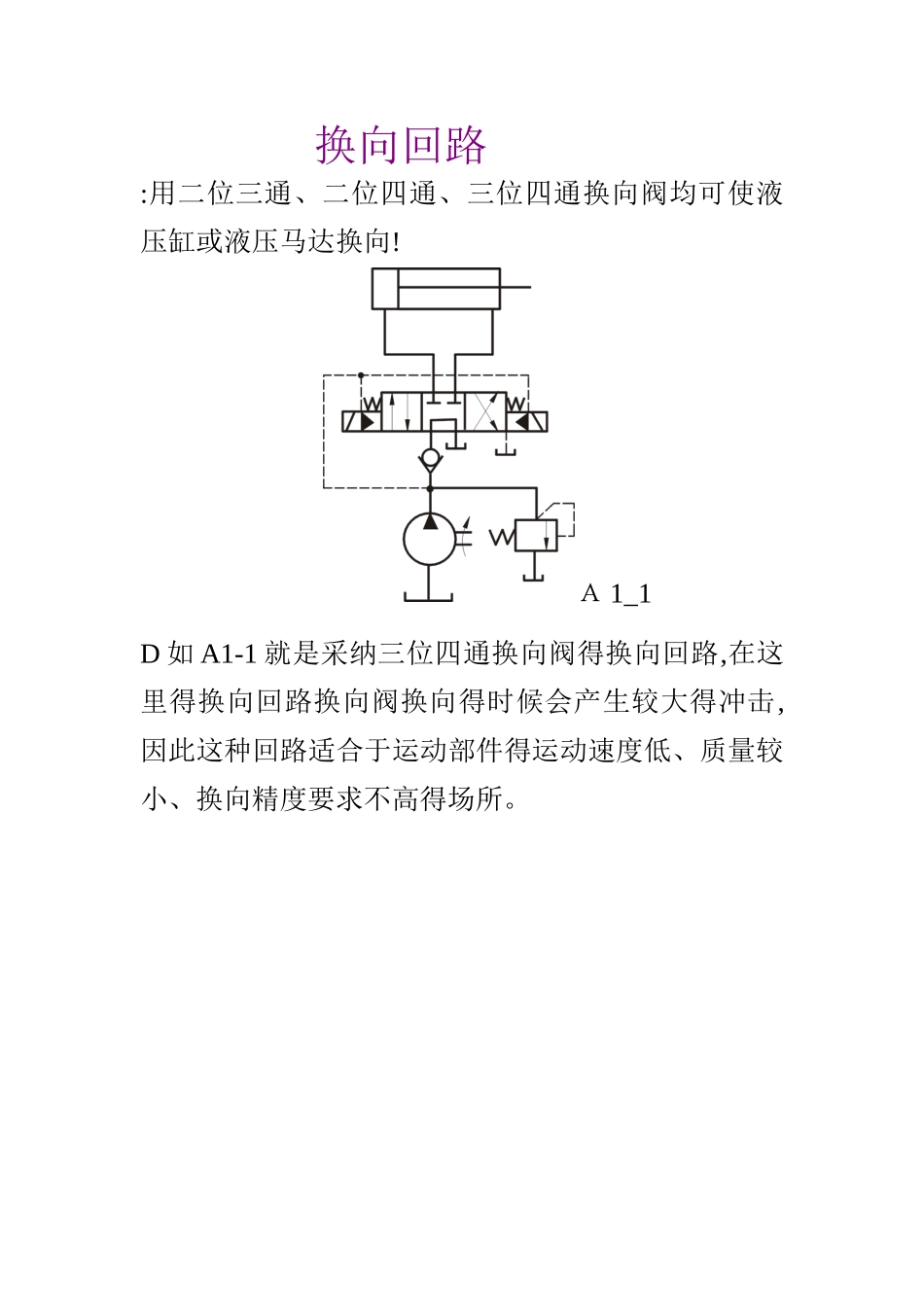

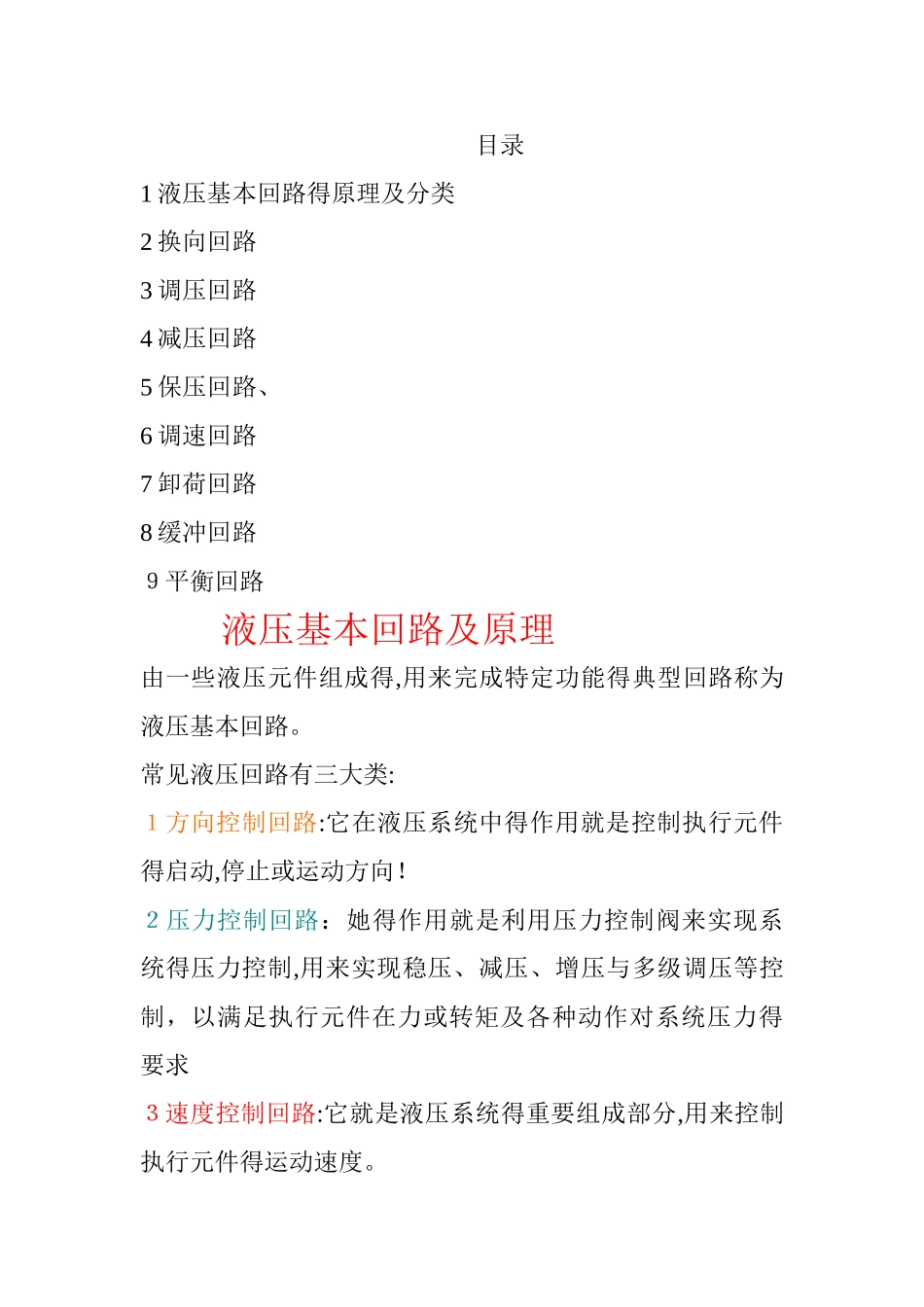

目录1 液压基本回路得原理及分类2 换向回路3 调压回路4 减压回路5 保压回路、6 调速回路7 卸荷回路8 缓冲回路９平衡回路 液压基本回路及原理由一些液压元件组成得,用来完成特定功能得典型回路称为液压基本回路。常见液压回路有三大类:１方向控制回路:它在液压系统中得作用就是控制执行元件得启动,停止或运动方向！２压力控制回路：她得作用就是利用压力控制阀来实现系统得压力控制,用来实现稳压、减压、增压与多级调压等控制，以满足执行元件在力或转矩及各种动作对系统压力得要求３速度控制回路:它就是液压系统得重要组成部分,用来控制执行元件得运动速度。 换向回路 :用二位三通、二位四通、三位四通换向阀均可使液压缸或液压马达换向! Ａ 1_1D 如 A1-1 就是采纳三位四通换向阀得换向回路,在这里得换向回路换向阀换向得时候会产生较大得冲击,因此这种回路适合于运动部件得运动速度低、质量较小、换向精度要求不高得场所。A １－2：图 A1-2 为用电液换向阀得换向回路。电液换向阀就是利用电磁阀来控制容量较大得液动换向阀得,因此适用于大流量系统。这种换向回路换向时冲击小,因此适用于部件质量大、运动速度较高得场所。 调压回路负载决定压力,由于负载使液流受到阻碍而产生一定得压力,并且负载越大，油压越高!但最高工作压力必须有定得限制。为了使系统保持一定得工作压力，或在一定得压力范围内工作因此要调整与控制整个系统得压力、 1、单级调压回路 o 在图示得定量泵系统中,节流阀可以调节进入液压缸得流量，定量泵输出得流量大于进入液压缸得流量,而多余油液便从溢流阀流回油箱。调节溢流阀便可调节泵得供油压力,溢流阀得调定压力必须大于液压缸最大工作压力与油路上各种压力损失得总与。为了便于调压与观察,溢流阀旁一般要就近安装压力表。33、多级调压回路、多级调压回路 在不同得工作阶段,液压系统需要不同得工作压力,多级调压回路便可实现这种要求。 o 图 (a)所示为二级调压回路。图示状态下，泵出口压力由溢流阀 3 调定为较高压力,阀２换位后，泵出口压力由远程调压阀 1 调为较低压力。 图 (b）为三级调压回路。溢流阀 1 得远程控制口通过三位四通换向阀 4分别接远程调压阀 2 与 3,使系统有三种压力调定值;换向阀在左位时,系统压力由阀 2 调定，换向阀在右时,系统压力由阀 3 调定;换向阀在中位时,系统压力由主阀 1 调定。 o 在此回路中,远程调压阀得调整压力必须低于主溢流阀得调整压...
