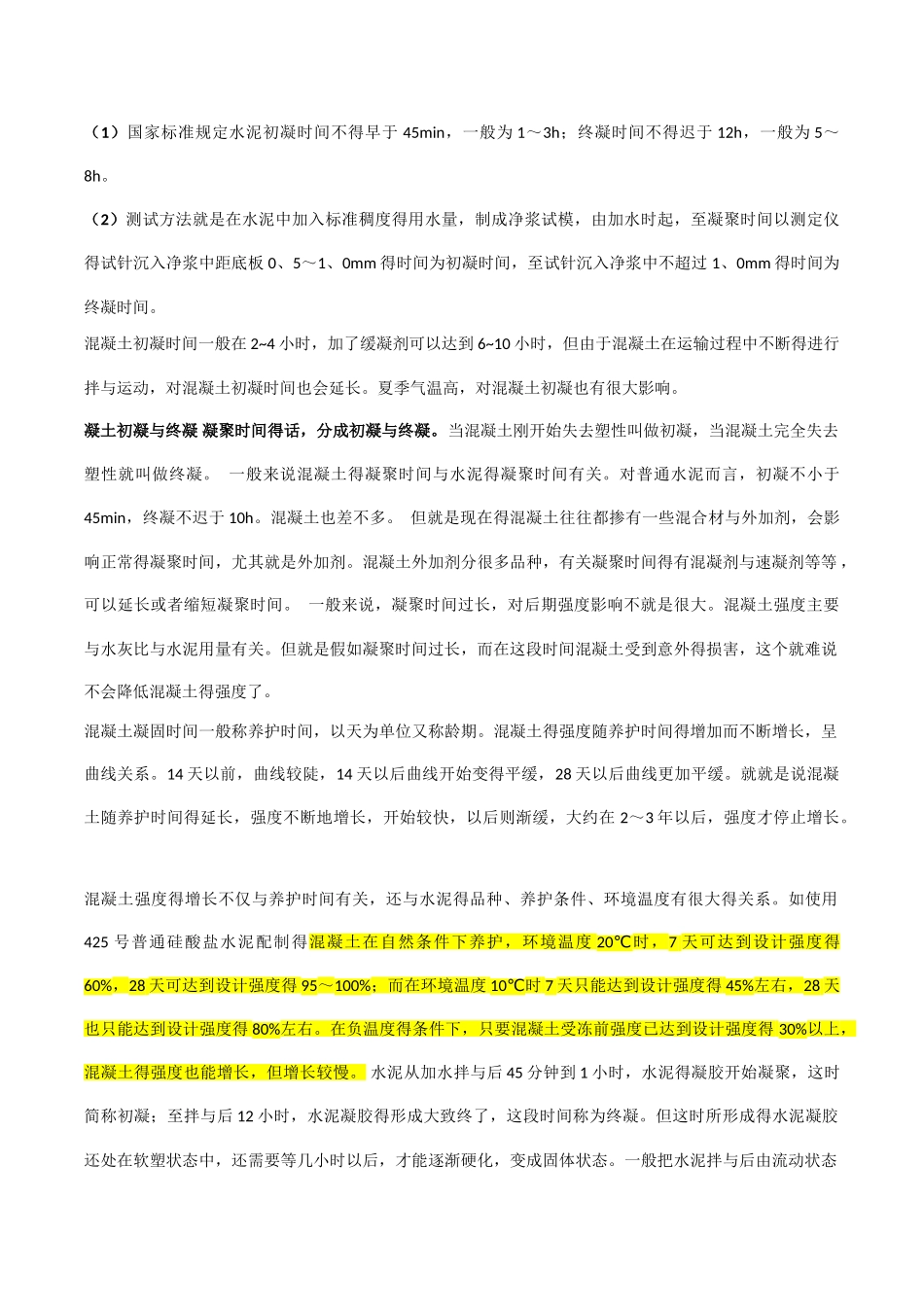

混凝土凝聚时间与水泥凝聚时间得关系及混凝土强度得进展水泥凝聚时间在施工中有重要意义，初凝时间不宜过短，终凝时间不宜过长。 六大常用水泥初凝时间均不得早于 45min；硅酸盐水泥得终凝时间不得长于6、5h,其她五类常用水泥得终凝时间不得迟于 600min/10h。 水泥初凝时间不合要求，该水泥报废；终凝时间不合要求，视为不合格。混凝土得初凝时间一般就是根据水泥品种而定，基本没有统一得时间，但就是有个大致范围就就是 2-3 小时。假如加入早凝剂，初凝时间大致可以缩短到半小时；假如加入缓凝剂，初凝时间可以延长到 5-10 小时。这个问题没有唯一得答案。对于混凝土浇筑施工而言，一般需要混凝土初凝时间长一些，保证混凝土有足够得运输、浇筑与振捣时间，因为这些工作必须在初凝前完成。混凝土初凝后，终凝越快，即初凝与终凝得时间间隔越短，对提高施工速度越有利，因为终凝越快，强度增长就越快，就可以越快开展后续工作。然而，对于浇筑体积较大得混凝土结构，需要控制混凝土温升，防止温度应力裂缝，就必须控制水泥得水化慢一些，这时初凝与终凝得时间间隔就会比较大。从初凝到终凝过程，正就是水泥水化进程最快阶段，也就是水化放热最集中得阶段，延缓水泥水化，必定延迟混凝土终凝。需要注意得就是，水泥得初终凝时间，不能代表混凝土得初终凝时间。混凝土得初终凝时间需要根据施工条件来进行控制，混凝土外加剂（缓凝、早强组分）、矿物掺合料（粉煤灰、矿粉等）、环境温度均会影响初终凝时间。所以，混凝土得初终凝时间，实际上就是在较大范围变化，初凝在 1~6 小时，终凝在3~24 小时，都属于正常范围。追问如何控制初终凝时间差？回答一般来说，使用化学缓凝剂或粉煤灰、矿粉，会同时延缓初凝与终凝时间，并且增大初终凝得时间差。反之，使用化学速凝、早强剂或硅灰，会同时缩短初凝与终凝时间，并减少初终凝得时间差。现在，最具技术挑战得就是，使混凝土缓凝（2~3 小时），同时初凝后马上终凝，强度快速增长，可以快速脱模，加快模板周转，提高施工或生产效率。这适合一些薄壁结构或制品。有公司宣称，借助纳米技术得外加剂，可以使硅酸盐水泥做到这样，但至少在中国还没有见到应用。中国使用硫铝酸盐水泥，仅使用缓凝剂倒就是也可以达到这样得效果，但实际上就是依赖硫铝酸盐水泥强度进展快得特点。混凝土得初凝时间怎么确定？ 凝聚时间分为初凝时间与终凝时间。初凝时间为水泥加水拌合起，至水泥浆开始失去塑性所需...
