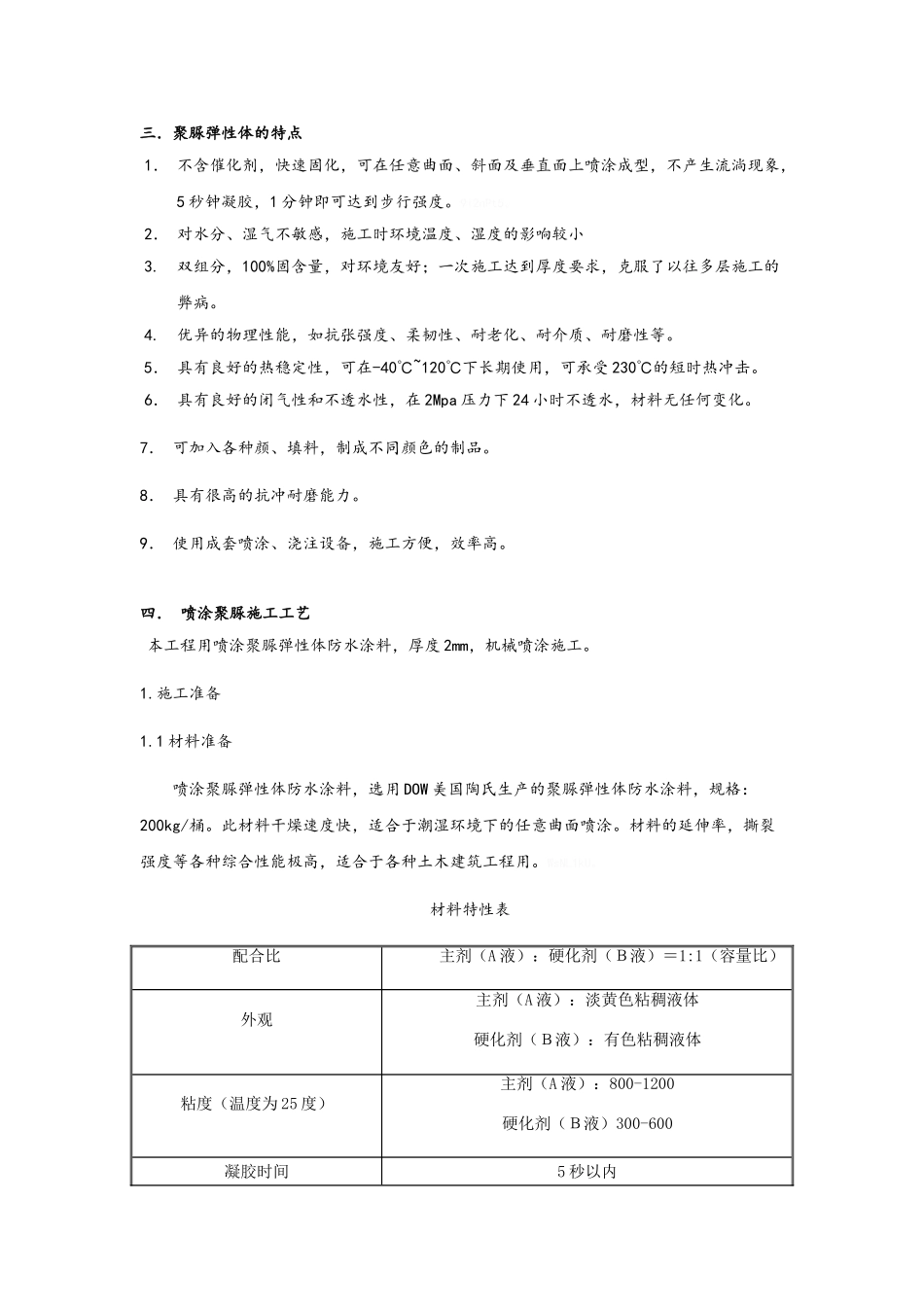

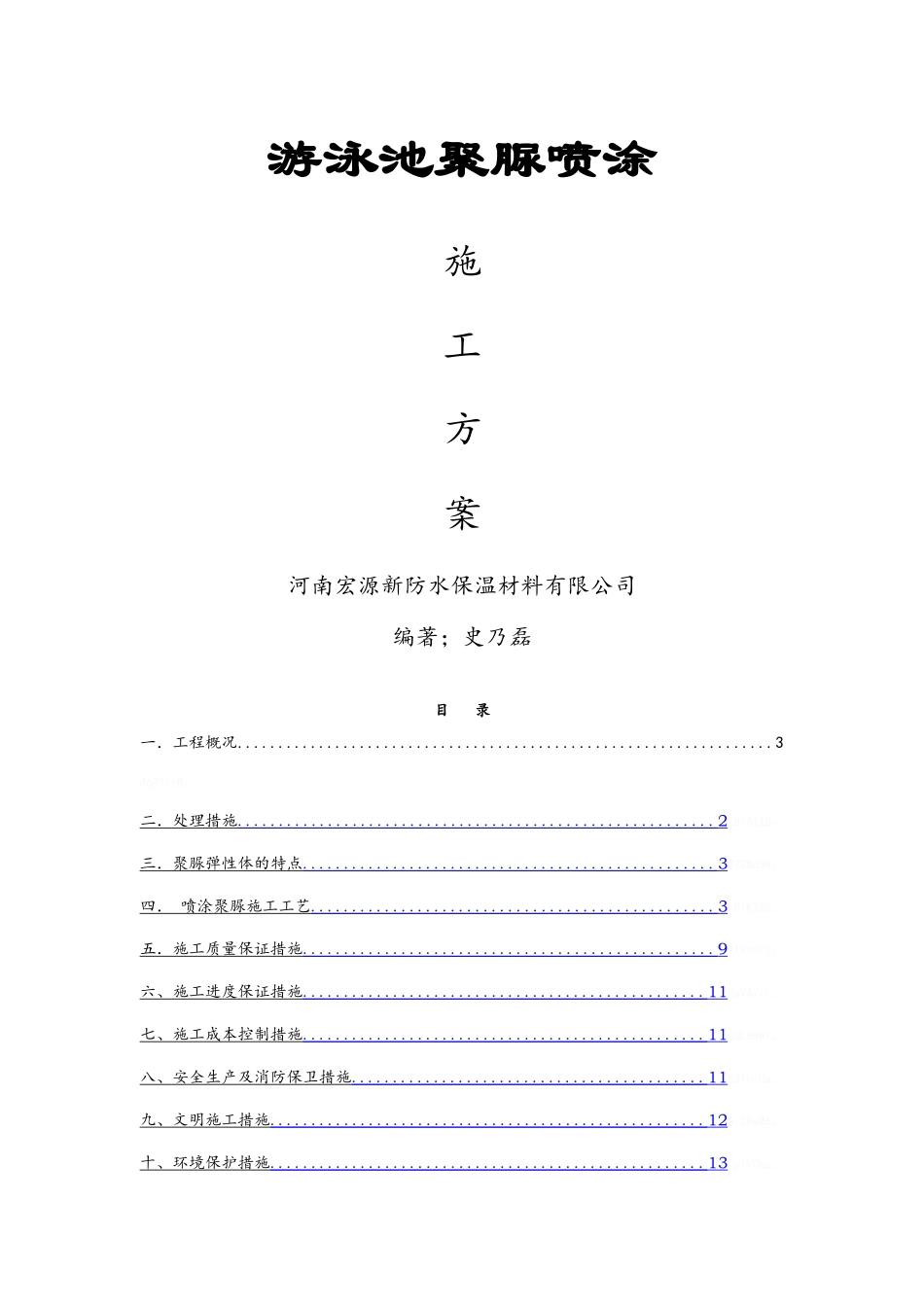

游泳池聚脲喷涂施工方案河南宏源新防水保温材料有限公司编著；史乃磊 目 录 一．工程概况..................................................................346P7itB。二．处理措施 .......................................................... 2 XBi5IZD。三．聚脲弹性体的特点 .................................................. 3 37CWo3N。四． 喷涂聚脲施工工艺 ................................................. 3 kPIK22S。五．施工质量保证措施 .................................................. 9 AtktOft。六、施工进度保证措施 ................................................. 11 RaVA7rr。七、施工成本控制措施 ................................................. 11 dOLBRWr。八、安全生产及消防保卫措施 ........................................... 11 E31hiOa。九、文明施工措施 ..................................................... 12 aiZEwM6。十、环境保护措施 ..................................................... 13 FplV0nz。一．工程概况该游泳池长 19m 宽 9m，深 3.5m，为砖混结构。要求在游泳池内壁和底部喷涂聚脲防水材料。由于游泳池内壁为混凝土，需要预先对混凝土进行处理，然后喷涂聚脲防腐防水。tAHKBqi。二．处理措施1. 在内壁进行手砂轮打磨，去除松动凸出的混凝土及钢筋头。2.专用清洗剂清除油污浮灰。专用腻子修补凹坑处。3.根据此施工场地的混凝土情况而定，必须在池壁和池底抹聚合物砂浆，厚度为 5cm，强度为 C30。4. 待聚合物砂浆强度达标后在池壁和池底进行环氧底涂（严格控制环氧和固化剂的比例）。5.等 6-24 小时环氧底涂干燥后，涂刷聚脲专用底涂。6.6-12 小时聚脲底涂干燥后，进行试机试喷，加热混合及成品合格后，进行大面积喷涂。三．聚脲弹性体的特点1． 不含催化剂，快速固化，可在任意曲面、斜面及垂直面上喷涂成型，不产生流淌现象，5 秒钟凝胶，1 分钟即可达到步行强度。9i2nPt5。2． 对水分、湿气不敏感，施工时环境温度、湿度的影响较小3. 双组分，100%固含量，对环境友好；一次施工达到厚度要求，克服了以往多层施工的弊病。4. 优异的物理性能，如抗张强度、柔韧性、耐老化、耐介质、耐磨性等。5． 具有良好的热稳定性，可在-40℃~120℃下长期使用，可承受 230℃的短时热冲击。6． 具有良好的闭气性和不透水性...
