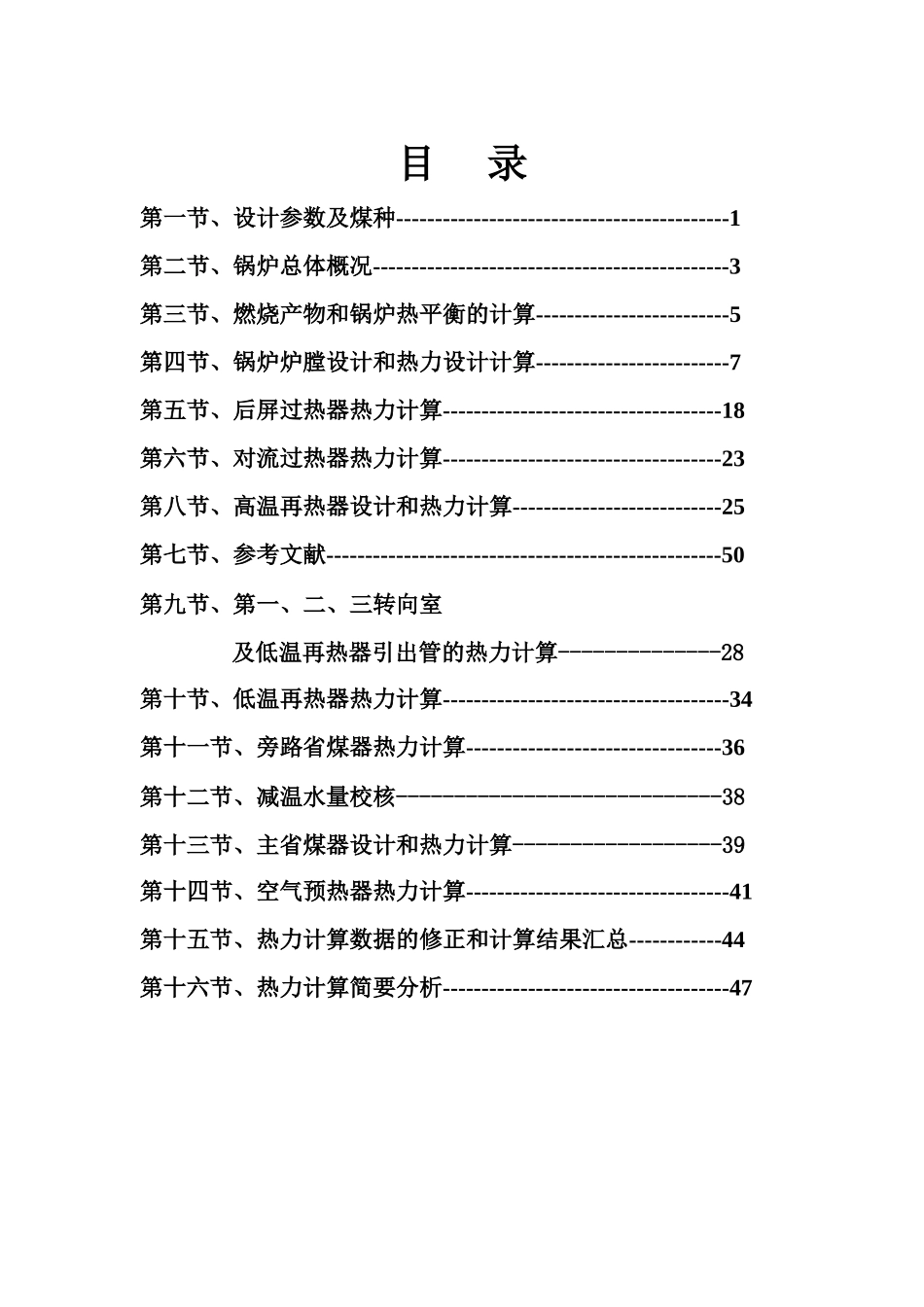

目 录第一节、设计参数及煤种-------------------------------------------1第二节、锅炉总体概况----------------------------------------------3第三节、燃烧产物和锅炉热平衡的计算-------------------------5第四节、锅炉炉膛设计和热力设计计算-------------------------7第五节、后屏过热器热力计算------------------------------------18第六节、对流过热器热力计算------------------------------------23第八节、高温再热器设计和热力计算---------------------------25第七节、参考文献---------------------------------------------------50第九节、第一、二、三转向室及低温再热器引出管的热力计算--------------28第十节、低温再热器热力计算-------------------------------------34第十一节、旁路省煤器热力计算---------------------------------36第十二节、减温水量校核----------------------------38第十三节、主省煤器设计和热力计算------------------39第十四节、空气预热器热力计算----------------------------------41第十五节、热力计算数据的修正和计算结果汇总------------44第十六节、热力计算简要分析-------------------------------------47第一节 设计参数及煤种 原始资料1. 锅炉蒸发量 D1 =420t/h2. 再热蒸汽量 D2=350t/h3. 给水温度 tgs=235℃4. 给水压力 pgs=540MPa5. 过热蒸汽温度 t1=540℃6. 过热蒸汽压力 p1=13.7MPa7. 再热蒸汽进入锅炉机组时的温度 t2′=330℃8. 再热蒸汽离开锅炉机组时的温度 t2″=540℃9. 再热蒸汽进入锅炉机组时的压力 p2′=2.5 MPa10. 再热蒸汽离开锅炉机组时的压力 p2″=2.3 MPa11. 周围环境温度 tlk=20℃12. 燃料特性Car (%)Har (%)Oar (%)Nar (%)Sar (%)Aar (%)Mar (%)Vdaf (%)Qar,net (KJ/Kg)DT (℃)ST (℃)FT (℃)48.912.954.751.810.8626.6614.8827.61900012001240129013. 制粉系统 中间仓储式，闭式热风送粉，筒式钢球磨煤机14. 汽包工作压力 15.2MPa煤的各元素成分之和为 100%的校核Car+Har+Oar+Nar+Sar+Aar+Mar=100%元素分析数据校核一、 干燥无灰基元素成分与收到基元素成分之间的换算因子为：Kdaf=100/(100-Mar-Aar)= 1.7106 则干燥无灰基元素成分应为（%）Cdaf=Kdaf Car= 82.4324 Hdaf=Kdaf Har= 5.0462 Odaf=Kdaf Oar= 8.1252 Ndaf=Kdaf Nar= 3.0961 Sdaf=Kdaf Sar= 1.4711 二、干燥基灰分的计算...
