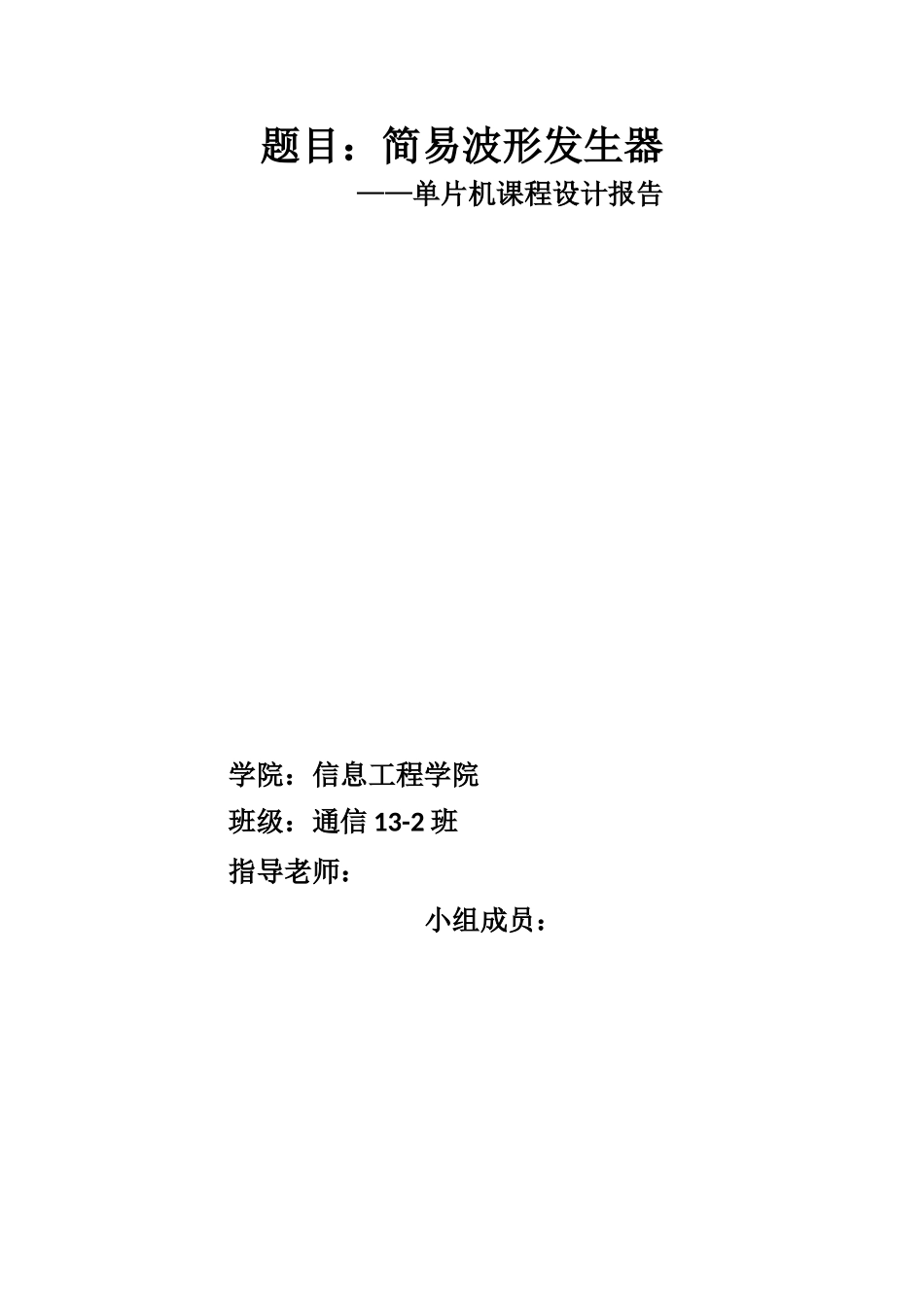

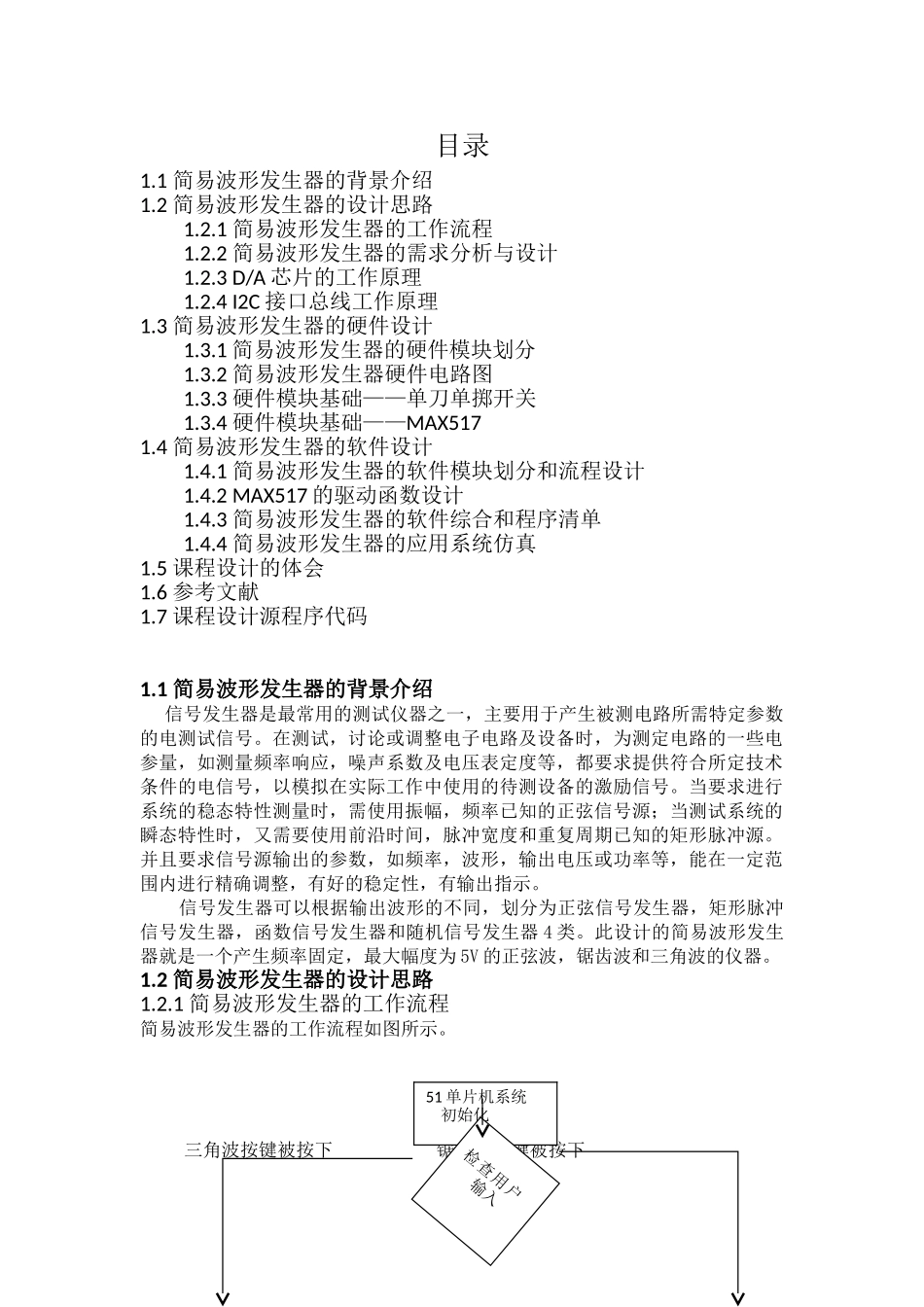

题目：简易波形发生器 ——单片机课程设计报告 学院：信息工程学院 班级：通信 13-2 班 指导老师： 小组成员：目录1.1 简易波形发生器的背景介绍1.2 简易波形发生器的设计思路1.2.1 简易波形发生器的工作流程1.2.2 简易波形发生器的需求分析与设计1.2.3 D/A 芯片的工作原理1.2.4 I2C 接口总线工作原理1.3 简易波形发生器的硬件设计1.3.1 简易波形发生器的硬件模块划分1.3.2 简易波形发生器硬件电路图1.3.3 硬件模块基础——单刀单掷开关1.3.4 硬件模块基础——MAX5171.4 简易波形发生器的软件设计1.4.1 简易波形发生器的软件模块划分和流程设计1.4.2 MAX517 的驱动函数设计1.4.3 简易波形发生器的软件综合和程序清单1.4.4 简易波形发生器的应用系统仿真1.5 课程设计的体会1.6 参考文献1.7 课程设计源程序代码1.1 简易波形发生器的背景介绍 信号发生器是最常用的测试仪器之一，主要用于产生被测电路所需特定参数的电测试信号。在测试，讨论或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应，噪声系数及电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。当要求进行系统的稳态特性测量时，需使用振幅，频率已知的正弦信号源；当测试系统的瞬态特性时，又需要使用前沿时间，脉冲宽度和重复周期已知的矩形脉冲源。并且要求信号源输出的参数，如频率，波形，输出电压或功率等，能在一定范围内进行精确调整，有好的稳定性，有输出指示。 信号发生器可以根据输出波形的不同，划分为正弦信号发生器，矩形脉冲信号发生器，函数信号发生器和随机信号发生器 4 类。此设计的简易波形发生器就是一个产生频率固定，最大幅度为 5V 的正弦波，锯齿波和三角波的仪器。1.2 简易波形发生器的设计思路1.2.1 简易波形发生器的工作流程简易波形发生器的工作流程如图所示。 三角波按键被按下 锯齿波按键被按下51 单片机系统 初始化检查用户 输入 正弦波按键被按下1.2.2 简易波形发生器的需求分析与设计设计简易波形发生器系统，需要考虑如下几个方面：1)如何产生相应的波形；2)如何给用户提供相应的选择通道；3)需要设计合适的单片机软件。1.2.3 D/A 芯片的工作原理 在 51 单片机应用系统中，通常使用 D/A 芯片来产生对应得模拟量，包括各种波形。D/A 芯片的组成如图所示，其输入包括数字信号，基准参考电压，供电电源；而输出为模拟电流信号或电压...
