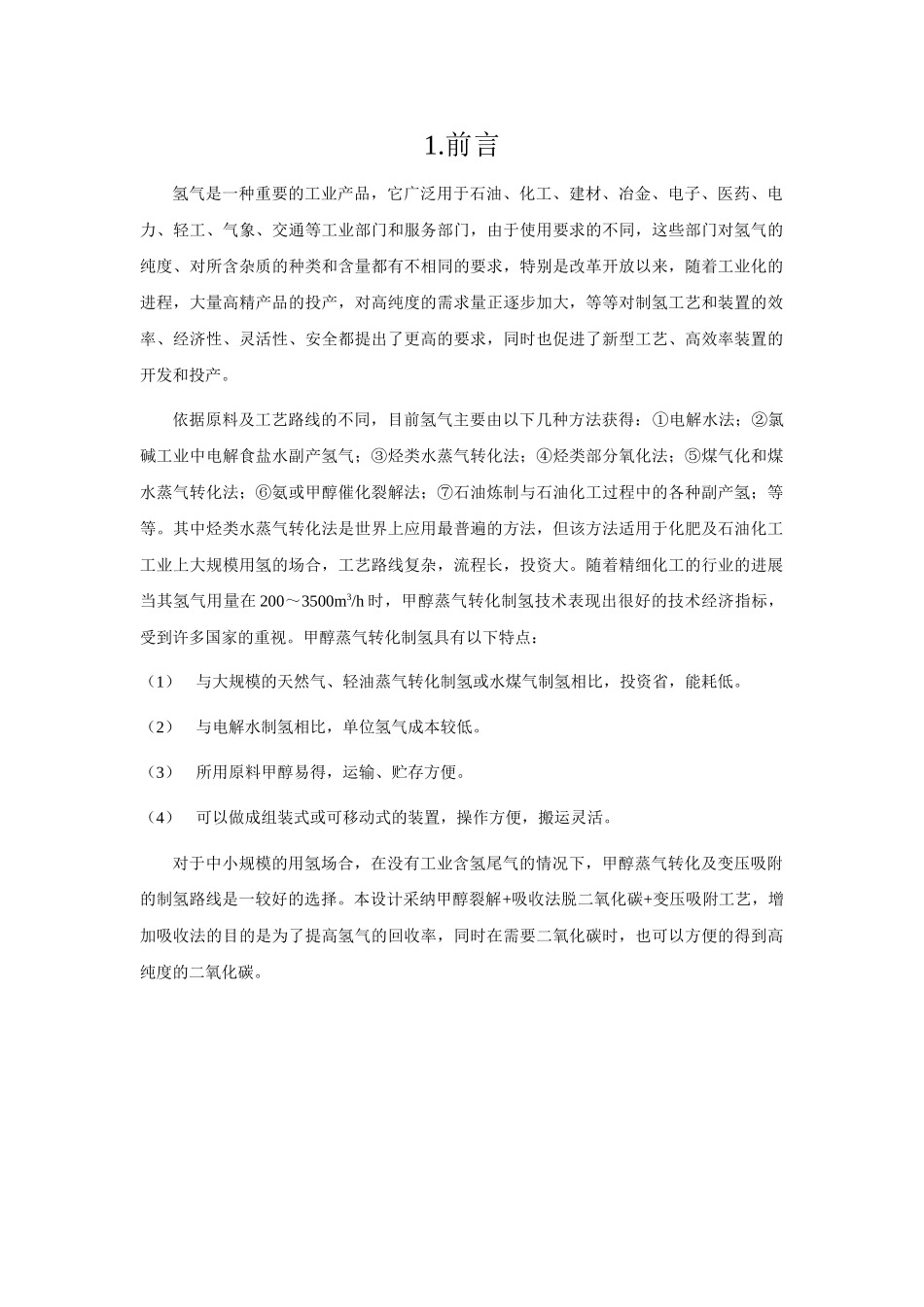

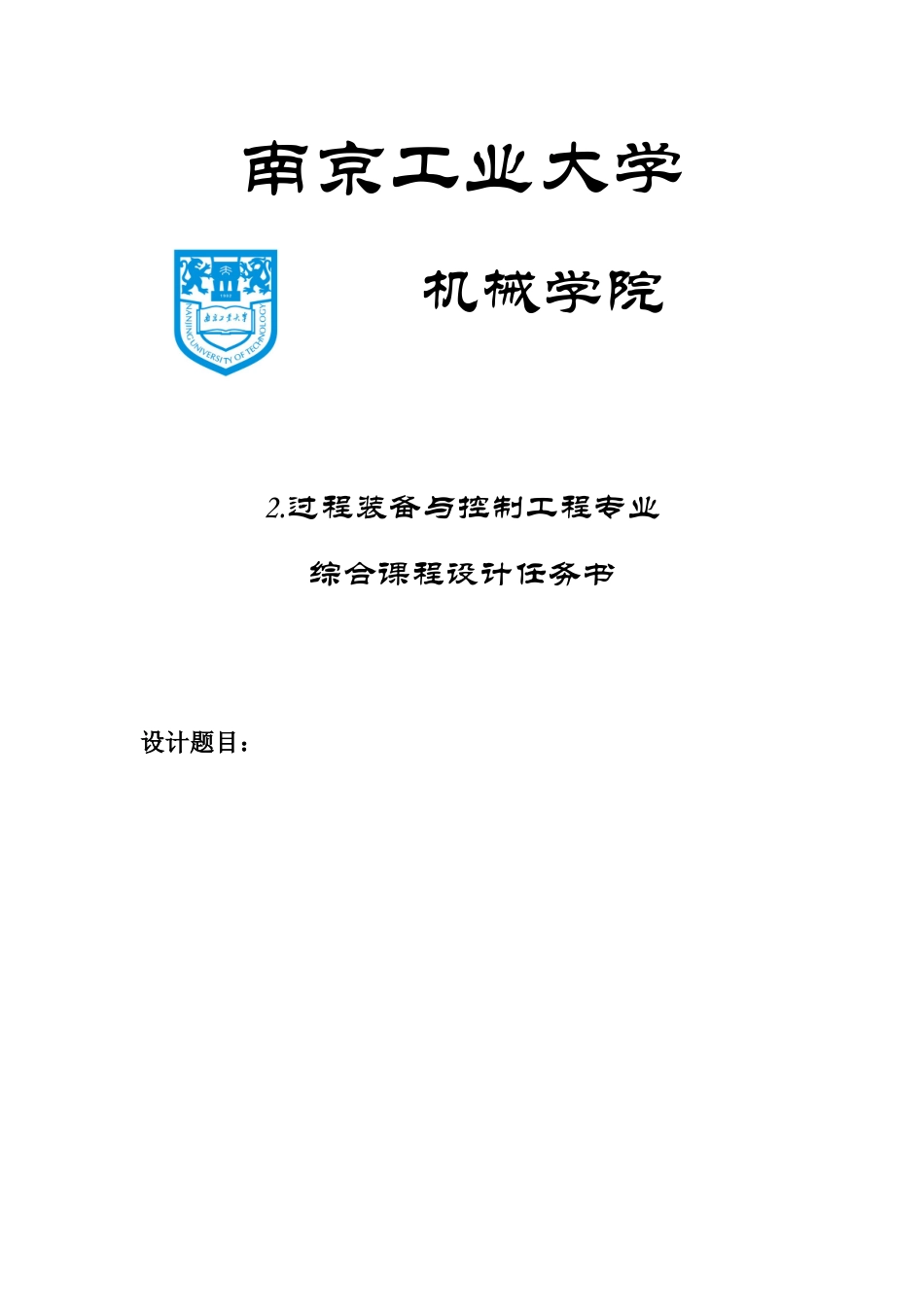

南京工业大学机械学院2.过程装备与控制工程专业综合课程设计任务书设计题目： 1.前言氢气是一种重要的工业产品，它广泛用于石油、化工、建材、冶金、电子、医药、电力、轻工、气象、交通等工业部门和服务部门，由于使用要求的不同，这些部门对氢气的纯度、对所含杂质的种类和含量都有不相同的要求，特别是改革开放以来，随着工业化的进程，大量高精产品的投产，对高纯度的需求量正逐步加大，等等对制氢工艺和装置的效率、经济性、灵活性、安全都提出了更高的要求，同时也促进了新型工艺、高效率装置的开发和投产。依据原料及工艺路线的不同，目前氢气主要由以下几种方法获得：①电解水法；②氯碱工业中电解食盐水副产氢气；③烃类水蒸气转化法；④烃类部分氧化法；⑤煤气化和煤水蒸气转化法；⑥氨或甲醇催化裂解法；⑦石油炼制与石油化工过程中的各种副产氢；等等。其中烃类水蒸气转化法是世界上应用最普遍的方法，但该方法适用于化肥及石油化工工业上大规模用氢的场合，工艺路线复杂，流程长，投资大。随着精细化工的行业的进展当其氢气用量在 200～3500m3/h 时，甲醇蒸气转化制氢技术表现出很好的技术经济指标，受到许多国家的重视。甲醇蒸气转化制氢具有以下特点：（1）与大规模的天然气、轻油蒸气转化制氢或水煤气制氢相比，投资省，能耗低。（2）与电解水制氢相比，单位氢气成本较低。（3）所用原料甲醇易得，运输、贮存方便。（4）可以做成组装式或可移动式的装置，操作方便，搬运灵活。对于中小规模的用氢场合，在没有工业含氢尾气的情况下，甲醇蒸气转化及变压吸附的制氢路线是一较好的选择。本设计采纳甲醇裂解+吸收法脱二氧化碳+变压吸附工艺，增加吸收法的目的是为了提高氢气的回收率，同时在需要二氧化碳时，也可以方便的得到高纯度的二氧化碳。 目录1. 前言………………………………………………2. 设计任务书………………………………………3. 甲醇制氢工艺设计………………………………3.1 甲醇制氢工艺流程…………………………………….3.2 物料衡算………………………………………………3.3 热量衡算……………………………………………….4. 吸收塔设计………………………………………4.1 塔设备的选型…………………………………………4.2 结构设计………………………………………………4.2.1 填料段工艺计算……………………………………4.2.2 填料段结构设计计算………………………………4.2 填料塔结构强度...
