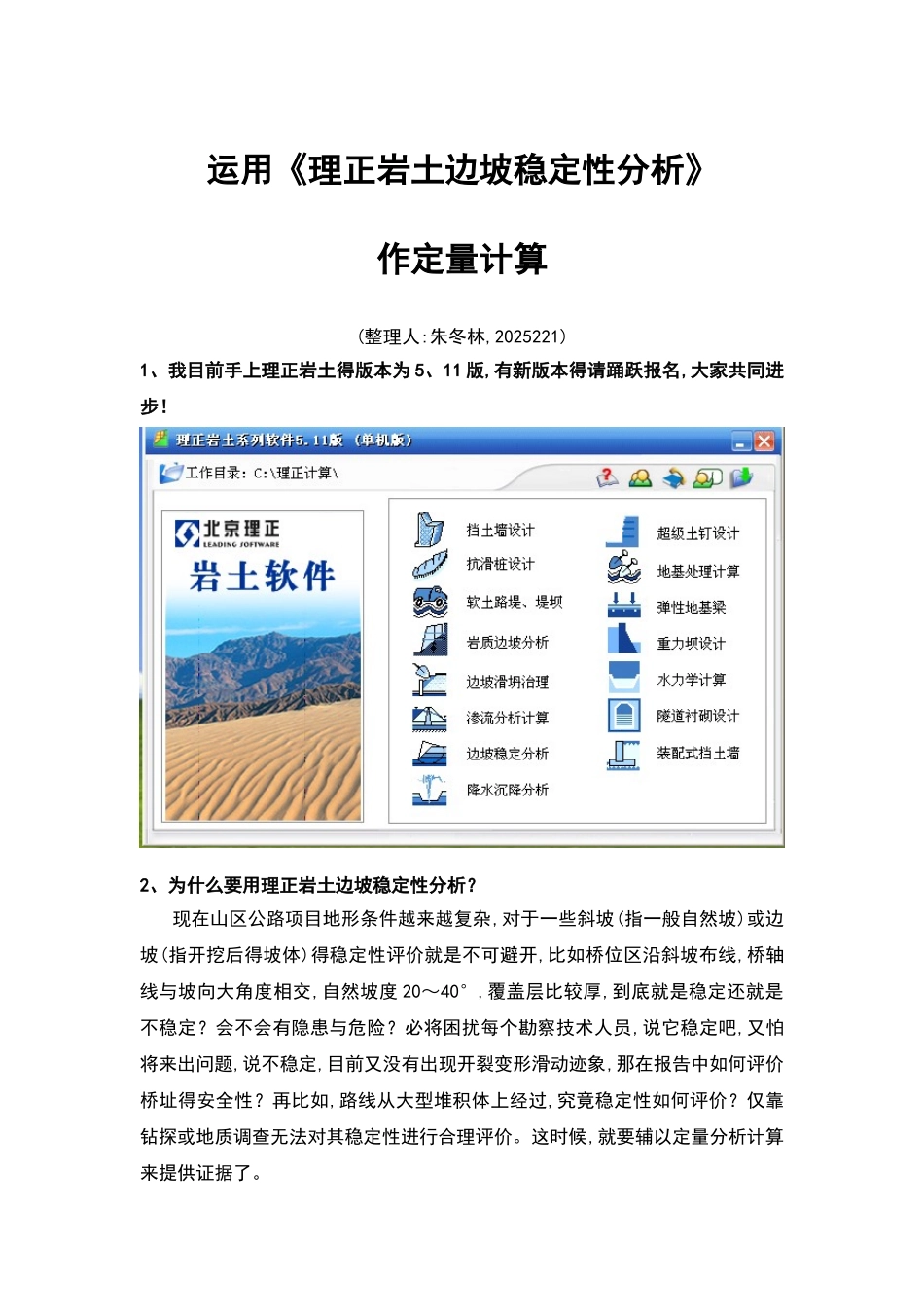

运用《理正岩土边坡稳定性分析》作定量计算(整理人:朱冬林,2025221)1、我目前手上理正岩土得版本为 5、11 版,有新版本得请踊跃报名,大家共同进步！2、为什么要用理正岩土边坡稳定性分析？现在山区公路项目地形条件越来越复杂,对于一些斜坡(指一般自然坡)或边坡(指开挖后得坡体)得稳定性评价就是不可避开,比如桥位区沿斜坡布线,桥轴线与坡向大角度相交,自然坡度 20～40°,覆盖层比较厚,到底就是稳定还就是不稳定？会不会有隐患与危险？必将困扰每个勘察技术人员,说它稳定吧,又怕将来出问题,说不稳定,目前又没有出现开裂变形滑动迹象,那在报告中如何评价桥址得安全性？再比如,路线从大型堆积体上经过,究竟稳定性如何评价？仅靠钻探或地质调查无法对其稳定性进行合理评价。这时候,就要辅以定量分析计算来提供证据了。还有,我们在报告中提路堑边坡得岩土经验参数,常常遭设计诟病,按报告中提得参数,自然坡都垮得一塌糊涂了,更不要说开挖了。我们在正式报告中提出“问题参数”会大大降低了勘察在设计心目中得光辉(灰)形象。假如我们事先对自然斜坡得横断面进行过初步计算,提出得参数就不会太离谱,必将给设计留下“很专业”得印象。3、就是否好用？很好用。在保宜项目我一天计算几十个断面,既有效又快。4、断面图能不能直接从 CAD 图读入？可以。只需事先转化为 dxf 即可(用 dxfout 命令保存)。对图形得条件就是所有得线段都就是直线段组成(对于多段线需要炸开,对于样条曲线可以用多段线描一下再炸开即可),另外图形边界要封闭(事先可以用填充命令试一下,瞧各个区域就是否封闭)。注意,图中只能有直线段,不能有其它图元(记得按上面操作完后,全选(Ctrl+A),瞧“属性”(Ctrl+1),全部为直线,则 OK)。5、下面结合实例讲解计算过程,保证学一遍就上手。以土质边坡计算为例(最常用)进入土质边坡稳定性分析程序“复杂土层土坡稳定计算”,确定(就是不就是很复杂？放心,纸老虎而已)点选“增”,第一次用就选“系统默认例题”,后面重复计算就可以选“前一个例题”(其它得大家试一下就了解了)以前常听说“搜索滑面”强大功能,马上就可以轻松实现了……读入 dxf 图(上面就是 CAD 中作好得图,现在要删掉大部分内容,只保留地层线、边界)(对于上图中无足轻重得小夹层,也可以有选择地去掉,以简化断面图)把简化后得剖面图 dxfout 存为“***大桥 SZK45SZK55、dxf”,(注意,图中除直线段外不能有任何其它图元,而且各个区域必须封闭,否则将来软件就读不了)“就是”,...
