电机特性自动测试系统的设计

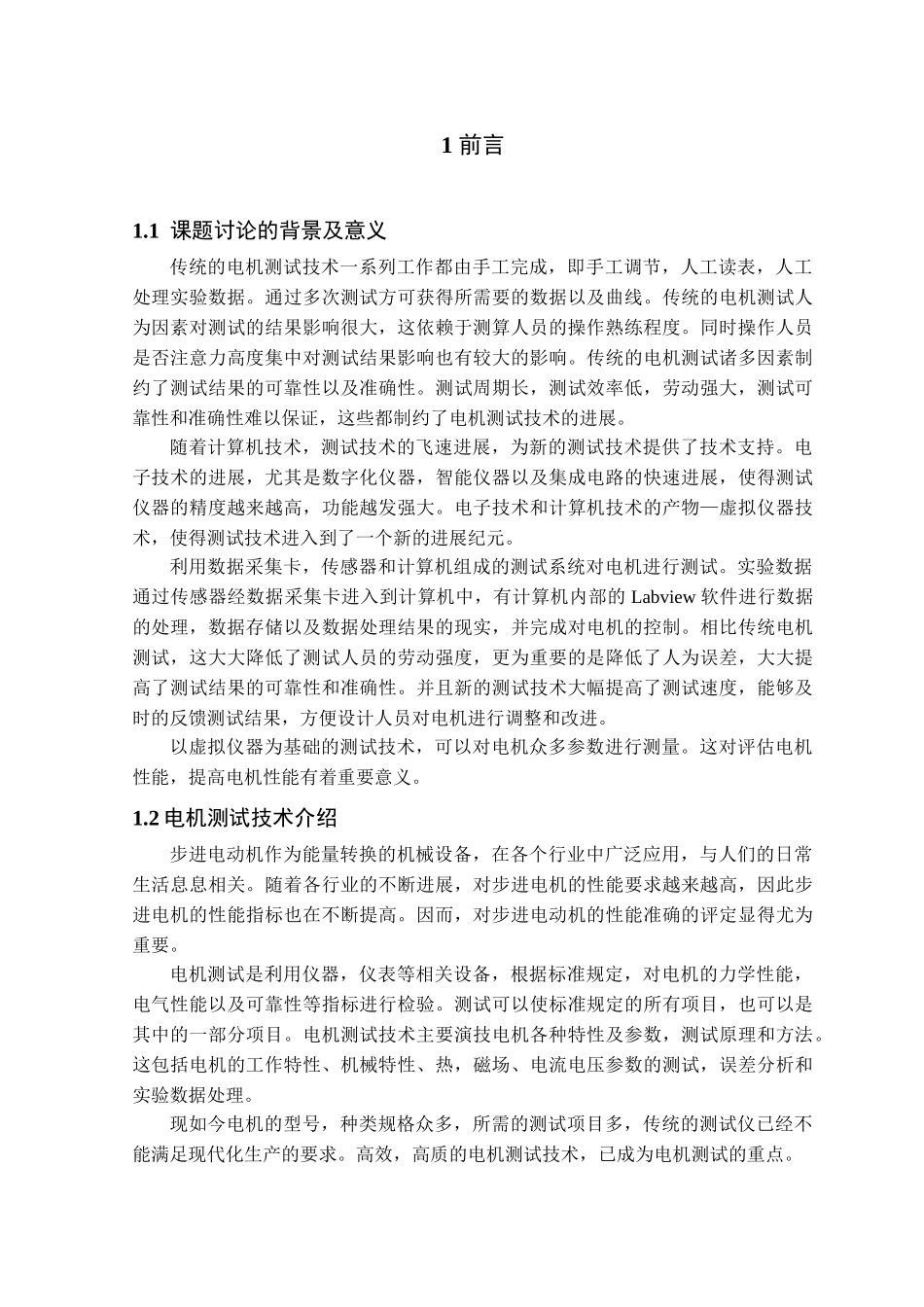

1 前言1.1 课题讨论的背景及意义传统的电机测试技术一系列工作都由手工完成，即手工调节，人工读表，人工处理实验数据。通过多次测试方可获得所需要的数据以及曲线。传统的电机测试人为因素对测试的结果影响很大，这依赖于测算人员的操作熟练程度。同时操作人员是否注意力高度集中对测试结果影响也有较大的影响。传统的电机测试诸多因素制约了测试结果的可靠性以及准确性。测试周期长，测试效率低，劳动强大，测试可靠性和准确性难以保证，这些都制约了电机测试技术的进展。随着计算机技术，测试技术的飞速进展，为新的测试技术提供了技术支持。电子技术的进展，尤其是数字化仪器，智能仪器以及集成电路的快速进展，使得测试仪器的精度越来越高，功能越发强大。电子技术和计算机技术的产物—虚拟仪器技术，使得测试技术进入到了一个新的进展纪元。利用数据采集卡，传感器和计算机组成的测试系统对电机进行测试。实验数据通过传感器经数据采集卡进入到计算机中，有计算机内部的 Labview 软件进行数据的处理，数据存储以及数据处理结果的现实，并完成对电机的控制。相比传统电机测试，这大大降低了测试人员的劳动强度，更为重要的是降低了人为误差，大大提高了测试结果的可靠性和准确性。并且新的测试技术大幅提高了测试速度，能够及时的反馈测试结果，方便设计人员对电机进行调整和改进。以虚拟仪器为基础的测试技术，可以对电机众多参数进行测量。这对评估电机性能，提高电机性能有着重要意义。1.2 电机测试技术介绍步进电动机作为能量转换的机械设备，在各个行业中广泛应用，与人们的日常生活息息相关。随着各行业的不断进展，对步进电机的性能要求越来越高，因此步进电机的性能指标也在不断提高。因而，对步进电动机的性能准确的评定显得尤为重要。电机测试是利用仪器，仪表等相关设备，根据标准规定，对电机的力学性能，电气性能以及可靠性等指标进行检验。测试可以使标准规定的所有项目，也可以是其中的一部分项目。电机测试技术主要演技电机各种特性及参数，测试原理和方法。这包括电机的工作特性、机械特性、热，磁场、电流电压参数的测试，误差分析和实验数据处理。现如今电机的型号，种类规格众多，所需的测试项目多，传统的测试仪已经不能满足现代化生产的要求。高效，高质的电机测试技术，已成为电机测试的重点。1.3 电机测试技术国内外进展现状及趋势在国外电机测试是非常重要的一个环节，为保证电机质量，国外的电机生产厂家要求...
