白云水库除险加固初步设计

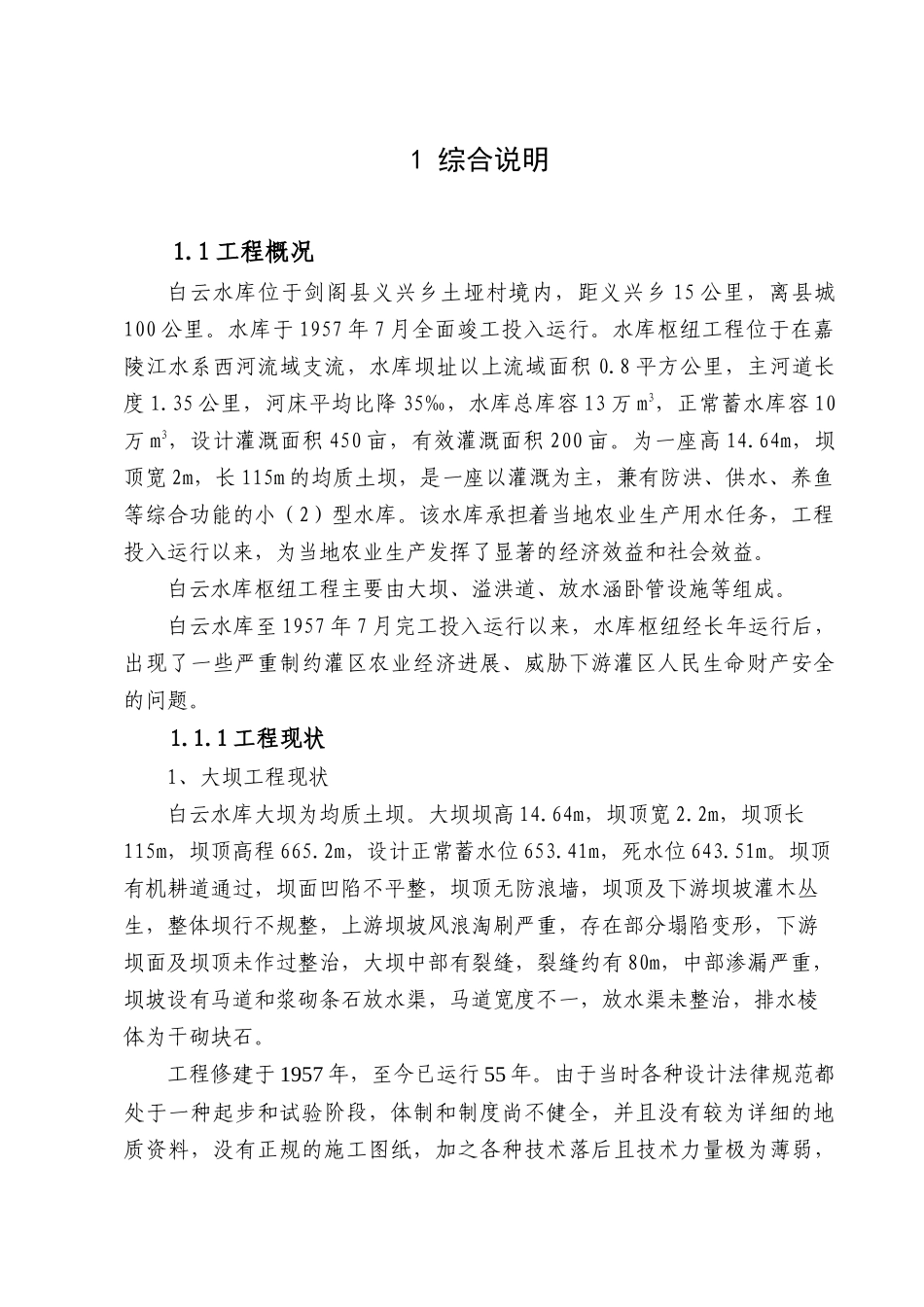

1 综合说明1.1 工程概况白云水库位于剑阁县义兴乡土垭村境内，距义兴乡 15 公里，离县城100 公里。水库于 1957 年 7 月全面竣工投入运行。水库枢纽工程位于在嘉陵江水系西河流域支流，水库坝址以上流域面积 0.8 平方公里，主河道长度 1.35 公里，河床平均比降 35‰，水库总库容 13 万 m3，正常蓄水库容 10万 m3，设计灌溉面积 450 亩，有效灌溉面积 200 亩。为一座高 14.64m，坝顶宽 2m，长 115m 的均质土坝，是一座以灌溉为主，兼有防洪、供水、养鱼等综合功能的小（2）型水库。该水库承担着当地农业生产用水任务，工程投入运行以来，为当地农业生产发挥了显著的经济效益和社会效益。白云水库枢纽工程主要由大坝、溢洪道、放水涵卧管设施等组成。白云水库至 1957 年 7 月完工投入运行以来，水库枢纽经长年运行后，出现了一些严重制约灌区农业经济进展、威胁下游灌区人民生命财产安全的问题。1.1.1 工程现状1、大坝工程现状白云水库大坝为均质土坝。大坝坝高 14.64m，坝顶宽 2.2m，坝顶长115m，坝顶高程 665.2m，设计正常蓄水位 653.41m，死水位 643.51m。坝顶有机耕道通过，坝面凹陷不平整，坝顶无防浪墙，坝顶及下游坝坡灌木丛生，整体坝行不规整，上游坝坡风浪淘刷严重，存在部分塌陷变形，下游坝面及坝顶未作过整治，大坝中部有裂缝，裂缝约有 80m，中部渗漏严重，坝坡设有马道和浆砌条石放水渠，马道宽度不一，放水渠未整治，排水棱体为干砌块石。工程修建于 1957 年，至今已运行 55 年。由于当时各种设计法律规范都处于一种起步和试验阶段，体制和制度尚不健全，并且没有较为详细的地质资料，没有正规的施工图纸，加之各种技术落后且技术力量极为薄弱，大坝在建设期间，由于人们对土料的选择认识不足，所以填土质量相对较差。另外，前坡坝脚未设堆石体，但前坝由于坡度较缓，工程建成至今未出现任何滑坡等工程险情。大坝外坡脚杂草丛生,且有零星杂灌,由于运行较长，加之人畜践踏，坝坡凹凸不平，较不规则。2、溢洪道工程现状水库溢洪道布置于大坝右侧泥岩基础上，为开敞式正堰溢洪道，堰顶高程 653.41m，进口宽 2.8m，溢洪道全长 55m，未进行衬砌。溢洪道上有机耕道通行要求。3、放水设施工程现状放水涵卧管布置于大坝右岸边，长度 69m，为 M7.5水泥砂浆砌条石衬砌 ，断面为矩型，卧管为单排孔眼放水，设计最大放水流量 0.15m3/s。“5.12”震后，放水卧管渗漏比较严重且防水方式古老，费时...
