碗扣式脚手架搭设规范

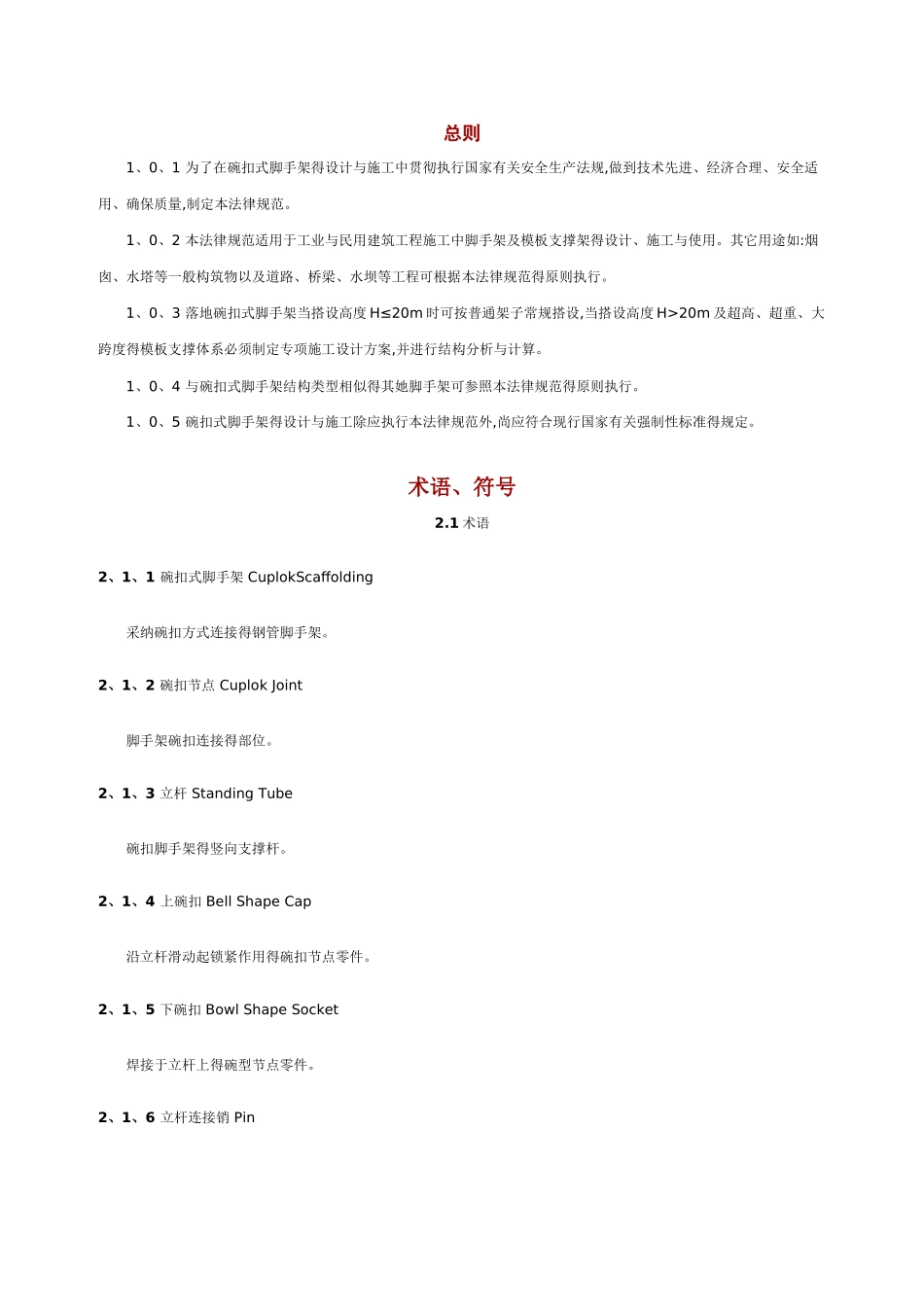

总则 1、0、1 为了在碗扣式脚手架得设计与施工中贯彻执行国家有关安全生产法规,做到技术先进、经济合理、安全适用、确保质量,制定本法律规范。 1、0、2 本法律规范适用于工业与民用建筑工程施工中脚手架及模板支撑架得设计、施工与使用。其它用途如:烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可根据本法律规范得原则执行。 1、0、3 落地碗扣式脚手架当搭设高度 H≤20m 时可按普通架子常规搭设,当搭设高度 H>20m 及超高、超重、大跨度得模板支撑体系必须制定专项施工设计方案,并进行结构分析与计算。 1、0、4 与碗扣式脚手架结构类型相似得其她脚手架可参照本法律规范得原则执行。 1、0、5 碗扣式脚手架得设计与施工除应执行本法律规范外,尚应符合现行国家有关强制性标准得规定。术语、符号2.1 术语2、1、1 碗扣式脚手架 CuplokScaffolding 采纳碗扣方式连接得钢管脚手架。2、1、2 碗扣节点 Cuplok Joint 脚手架碗扣连接得部位。2、1、3 立杆 Standing Tube 碗扣脚手架得竖向支撑杆。2、1、4 上碗扣 Bell Shape Cap 沿立杆滑动起锁紧作用得碗扣节点零件。2、1、5 下碗扣 Bowl Shape Socket 焊接于立杆上得碗型节点零件。2、1、6 立杆连接销 Pin 立杆竖向接长连接专用销子。2、1、7 限位销 limitPin 焊接在立杆上能锁紧上碗扣得定位销。2、1、8 横杆 Flat TubeCross 碗扣式脚手架得水平杆件。2、1、9 横杆接头 Spigot 焊接于横杆两端得连接件。2、1、10 专用斜杆:Special Batter Tube 带有旋转横杆接头,提高框架平面稳定性得斜向拉压杆。2、1、11 水平斜杆 Horizontal SlantTube 钢管两端焊有插头得水平连接斜杆。 2、1、12 十字撑 CrossBracing 用作双排脚手架竖向加强支撑得构件。2、1、13 八字斜杆 Splayed Slant Strut 斜杆八字型设置方式。2、1、14 间横杆:Intermediate Flat Tube 钢管两端焊有插卡装置得横杆。2、1、15 挑梁:Bracket 脚手架作业平台得挑出构件,分宽挑梁与窄挑梁。2、1、16 连墙杆 ConnectedAnchor in Wall 脚手架与建筑物连接得构件。2、1、17 可调底座:JackSupport 可调节高度得底座。2、1、18 可调托撑:U- Jack 立杆顶部可调节高度得顶撑。2、1、19 梯架 Stair 脚手架上施工人员上下通行得梯子。2、1、20 脚手板 Scaffold Board 施工人员在脚手架上行走及作业用平台板。2、1、21 廊道 Corridor Way 双排脚手架内外立...
