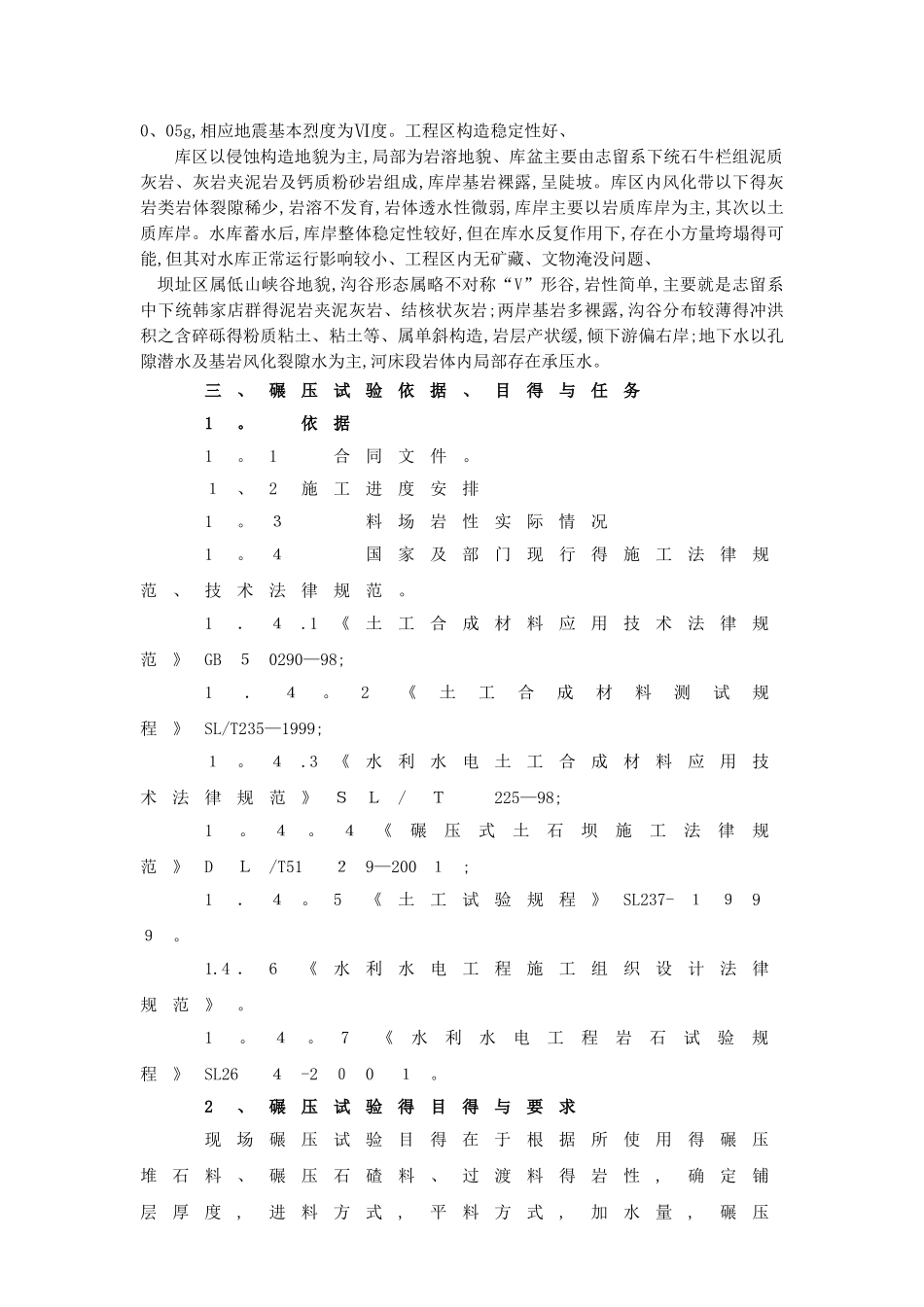

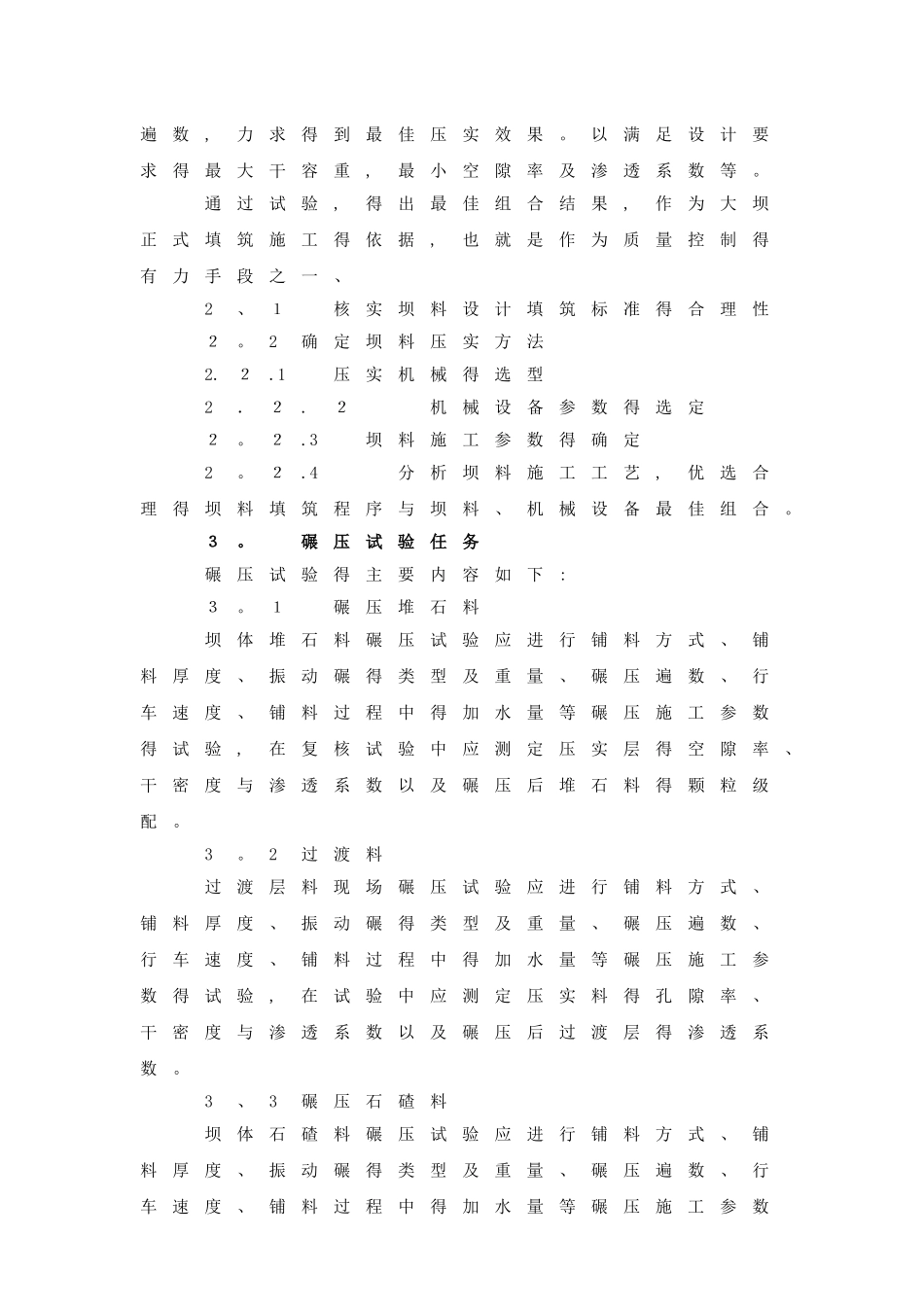

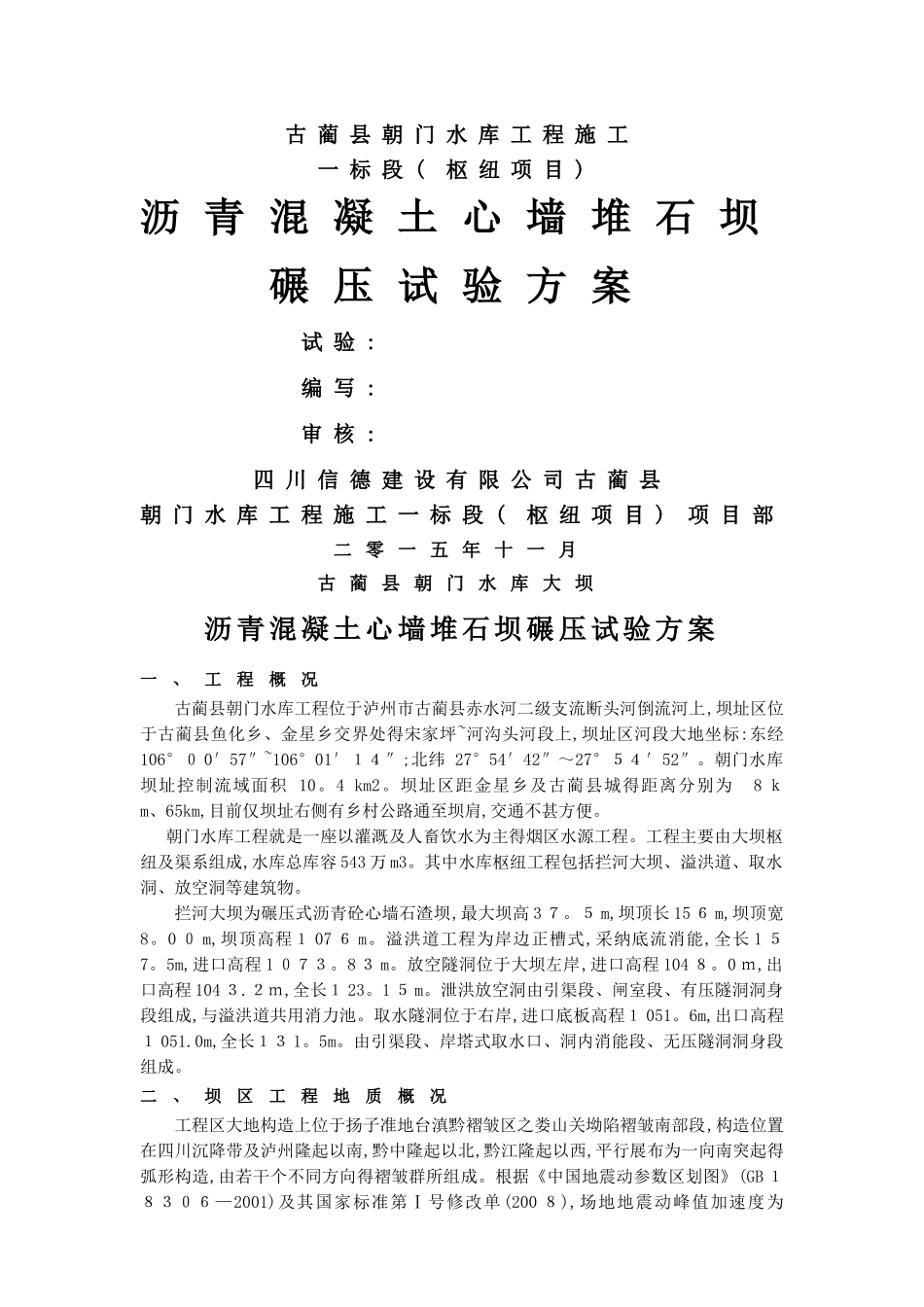

古 蔺 县 朝 门 水 库 工 程 施 工一 标 段 (枢 纽 项 目 )沥 青 混 凝 土 心 墙 堆 石 坝碾 压 试 验 方 案试 验 :编 写 :审 核 :四 川 信 德 建 设 有 限 公 司 古 蔺 县朝 门 水 库 工 程 施 工 一 标 段 (枢 纽 项 目 )项 目 部二 零 一 五 年 十 一 月古 蔺 县 朝 门 水 库 大 坝沥 青 混 凝 土 心 墙 堆 石 坝 碾 压 试 验 方 案一、工程概况古蔺县朝门水库工程位于泸州市古蔺县赤水河二级支流断头河倒流河上,坝址区位于古蔺县鱼化乡、金星乡交界处得宋家坪~河沟头河段上,坝址区河段大地坐标:东经 106°０ 0′57″~106°01′１４″;北纬 27°54′42″～27°５４′52″。朝门水库坝址控制流域面积 10。4 km2。坝址区距金星乡及古蔺县城得距离分别为 8 ｋm、65km,目前仅坝址右侧有乡村公路通至坝肩,交通不甚方便。朝门水库工程就是一座以灌溉及人畜饮水为主得烟区水源工程。工程主要由大坝枢纽及渠系组成,水库总库容 543 万 m3。其中水库枢纽工程包括拦河大坝、溢洪道、取水洞、放空洞等建筑物。拦河大坝为碾压式沥青砼心墙石渣坝,最大坝高 3 ７。５ m,坝顶长 15 ６ m,坝顶宽8。0 ０ m,坝顶高程１ 07 ６ m。溢洪道工程为岸边正槽式,采纳底流消能,全长 1 ５7。5m,进口高程 1 ０７３。8 ３ m。放空隧洞位于大坝左岸,进口高程 104 ８。0 ｍ,出口高程 104 ３.２ｍ,全长１ 23。1 ５ m。泄洪放空洞由引渠段、闸室段、有压隧洞洞身段组成,与溢洪道共用消力池。取水隧洞位于右岸,进口底板高程１ 051。6m,出口高程１ 051.0m,全长１３ 1。5m。由引渠段、岸塔式取水口、洞内消能段、无压隧洞洞身段组成。二、坝区工程地质概况工程区大地构造上位于扬子准地台滇黔褶皱区之娄山关坳陷褶皱南部段,构造位置在四川沉降带及泸州隆起以南,黔中隆起以北,黔江隆起以西,平行展布为一向南突起得弧形构造,由若干个不同方向得褶皱群所组成。根据《中国地震动参数区划图》(GB １８３０６—2001)及其国家标准第Ⅰ号修改单(200 ８),场地地震动峰值加速度为0、05g,相应地震基本烈度为Ⅵ度。工程区构造稳定性好、库区以侵蚀构造地貌为主,局部为岩溶地貌、库盆主要由志留系下统石牛栏组泥质灰岩、灰岩夹泥岩及钙质粉砂岩组成,库岸基岩裸露,呈陡坡。库区内风化带以下得灰岩类岩体裂隙稀少,岩溶不发育,岩体透水性微弱,库岸主要以岩...
