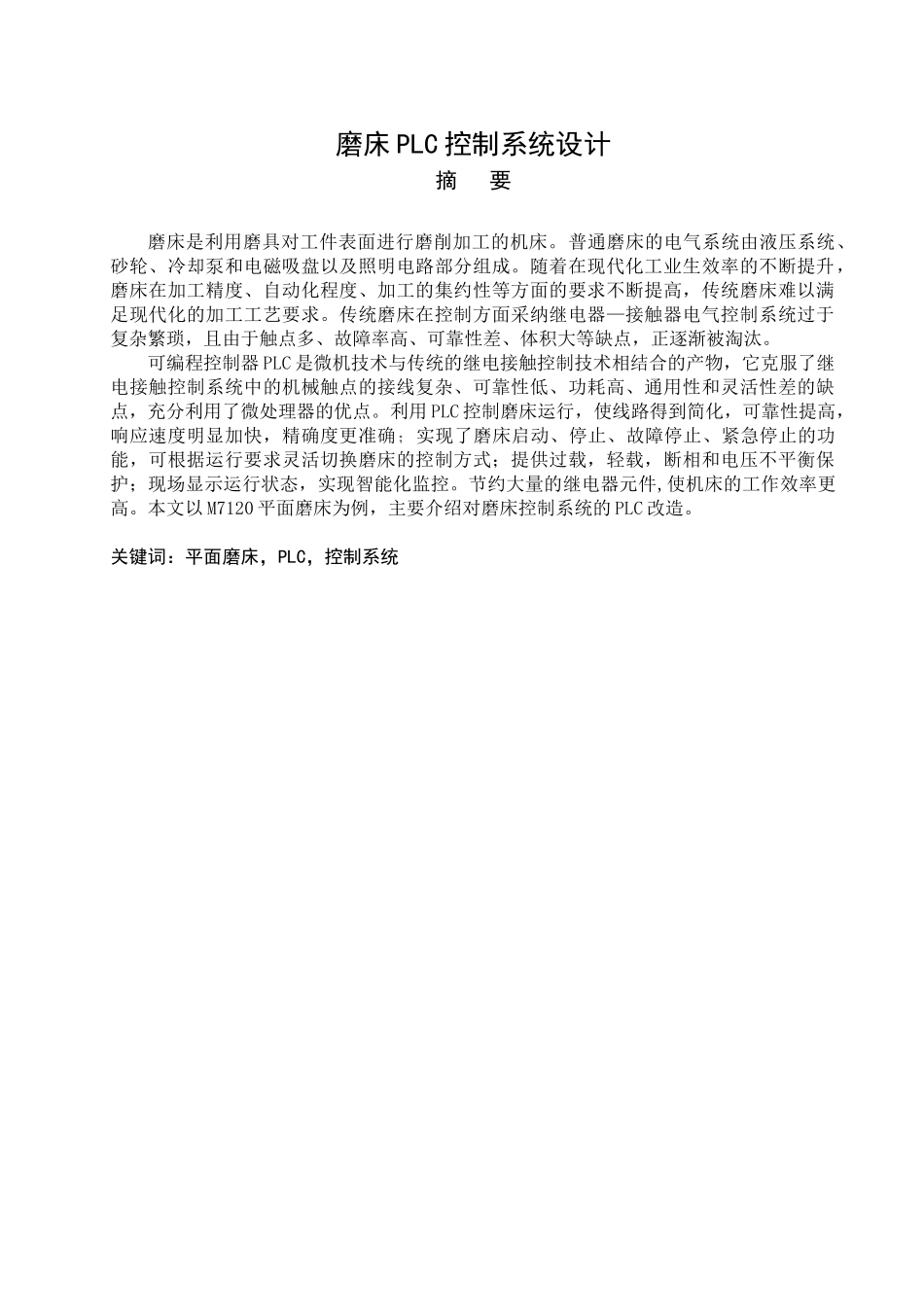

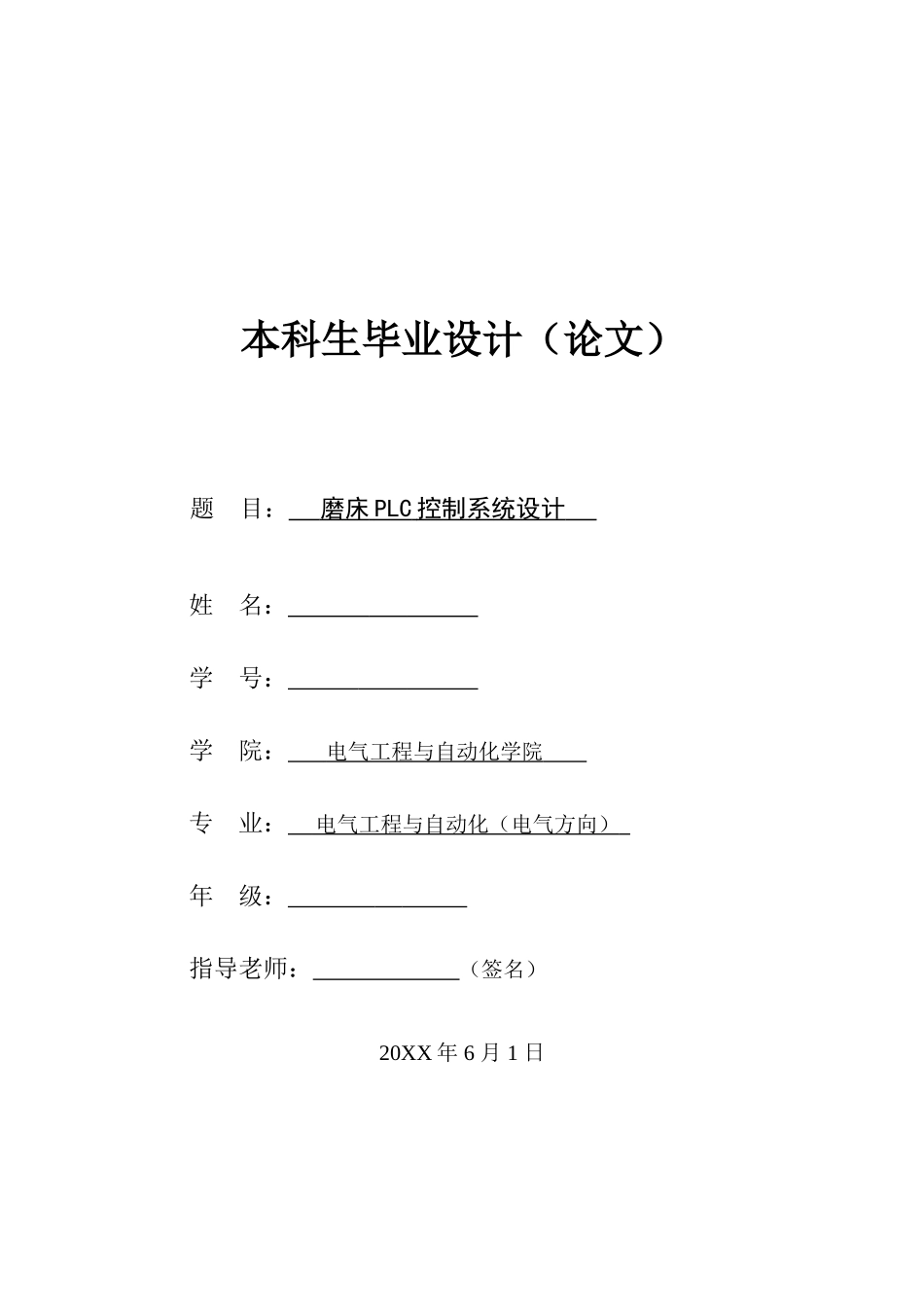

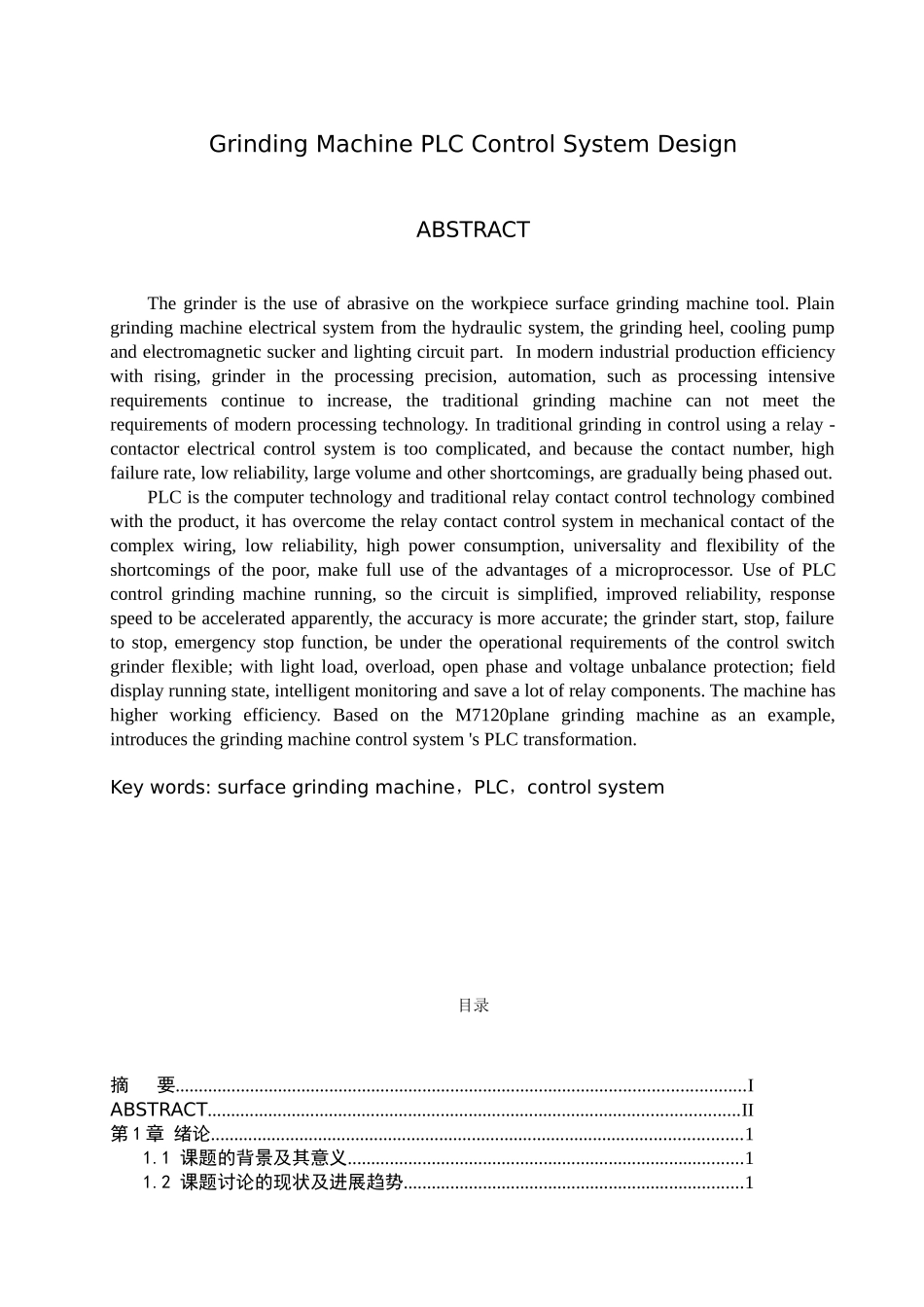

本科生毕业设计（论文）题 目： 磨床 PLC 控制系统设计 姓 名： 学 号： 学 院： 电气工程与自动化学院 专 业： 电气工程与自动化（电气方向） 年 级： 指导老师： （签名）20XX 年 6 月 1 日磨床 PLC 控制系统设计摘 要磨床是利用磨具对工件表面进行磨削加工的机床。普通磨床的电气系统由液压系统、砂轮、冷却泵和电磁吸盘以及照明电路部分组成。随着在现代化工业生效率的不断提升，磨床在加工精度、自动化程度、加工的集约性等方面的要求不断提高，传统磨床难以满足现代化的加工工艺要求。传统磨床在控制方面采纳继电器—接触器电气控制系统过于复杂繁琐，且由于触点多、故障率高、可靠性差、体积大等缺点，正逐渐被淘汰。可编程控制器 PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点。利用 PLC 控制磨床运行，使线路得到简化，可靠性提高，响应速度明显加快，精确度更准确；实现了磨床启动、停止、故障停止、紧急停止的功能，可根据运行要求灵活切换磨床的控制方式；提供过载，轻载，断相和电压不平衡保护；现场显示运行状态，实现智能化监控。节约大量的继电器元件,使机床的工作效率更高。本文以 M7120 平面磨床为例，主要介绍对磨床控制系统的 PLC 改造。关键词：平面磨床，PLC，控制系统Grinding Machine PLC Control System DesignABSTRACTThe grinder is the use of abrasive on the workpiece surface grinding machine tool. Plain grinding machine electrical system from the hydraulic system, the grinding heel, cooling pump and electromagnetic sucker and lighting circuit part. In modern industrial production efficiency with rising, grinder in the processing precision, automation, such as processing intensive requirements continue to increase, the traditional grinding machine can not meet the requirements of modern processing technology. In traditional grinding in control using a relay - contactor electrical control system is too complicated, and because the contact number, high failure rate, low reliability,...
