程控宽带放大器的设计大学毕设论文

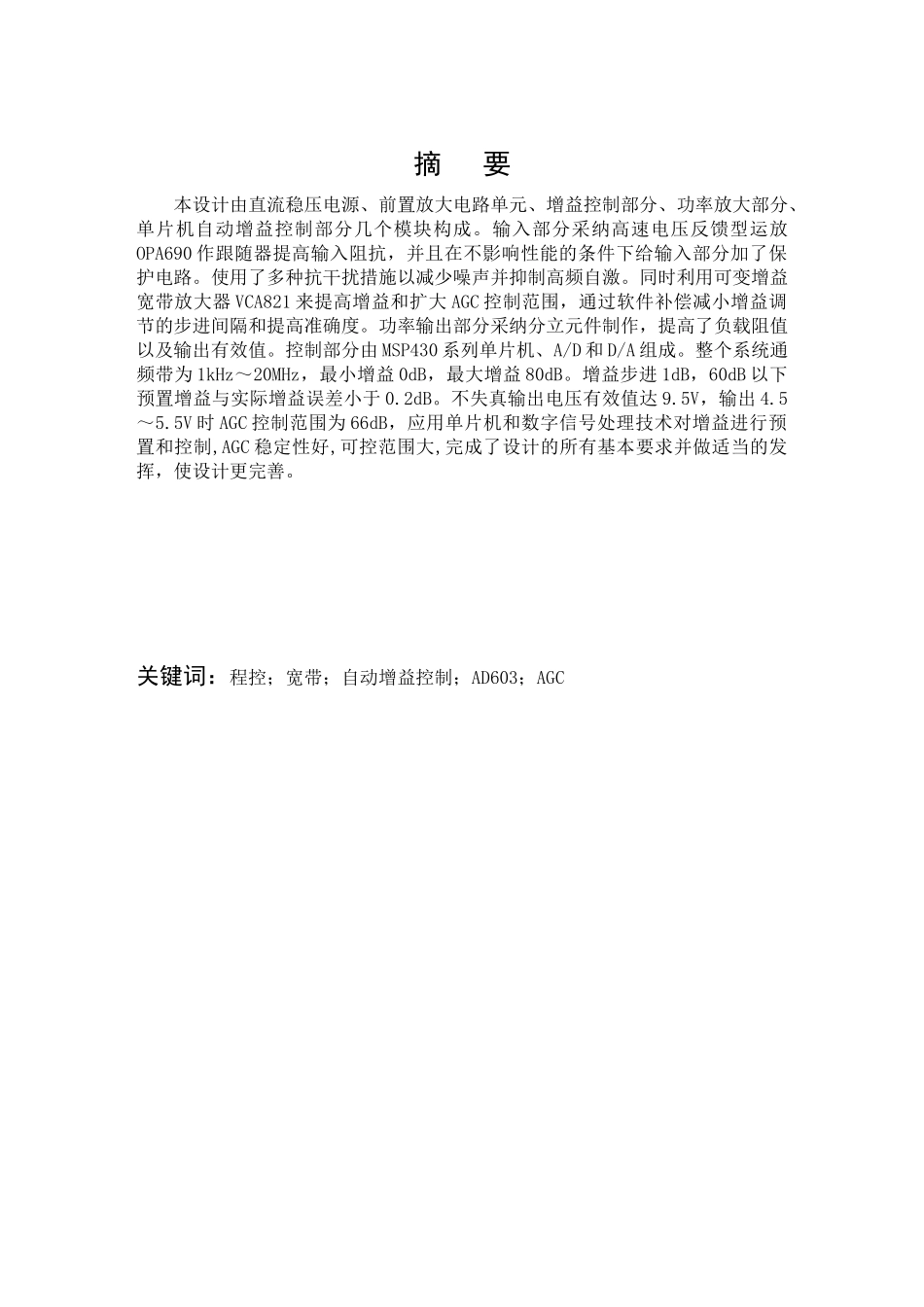

系主任（或责任老师）签名： 年 月 日摘 要 本设计由直流稳压电源、前置放大电路单元、增益控制部分、功率放大部分、单片机自动增益控制部分几个模块构成。输入部分采纳高速电压反馈型运放OPA690 作跟随器提高输入阻抗，并且在不影响性能的条件下给输入部分加了保护电路。使用了多种抗干扰措施以减少噪声并抑制高频自激。同时利用可变增益宽带放大器 VCA821 来提高增益和扩大 AGC 控制范围，通过软件补偿减小增益调节的步进间隔和提高准确度。功率输出部分采纳分立元件制作，提高了负载阻值以及输出有效值。控制部分由 MSP430 系列单片机、A/D 和 D/A 组成。整个系统通频带为 1kHz～20MHz，最小增益 0dB，最大增益 80dB。增益步进 1dB，60dB 以下预置增益与实际增益误差小于 0.2dB。不失真输出电压有效值达 9.5V，输出 4.5～5.5V 时 AGC 控制范围为 66dB，应用单片机和数字信号处理技术对增益进行预置和控制,AGC 稳定性好,可控范围大,完成了设计的所有基本要求并做适当的发挥，使设计更完善。关键词：程控；宽带；自动增益控制；AD603；AGC 目录目录摘 要.......................................................................................................................................................2目录.............................................................................................................................................................31、方案比较与论证...................................................................................................................................41.1 前级放大模块部分.........................................................................................................................41.2 可控增益放大器部分.....................................................................................................................41.3 功率输出部分.................................................................................................................................71.4 测量有效值部分..............................................................................................................................72、具体系统设计............................
