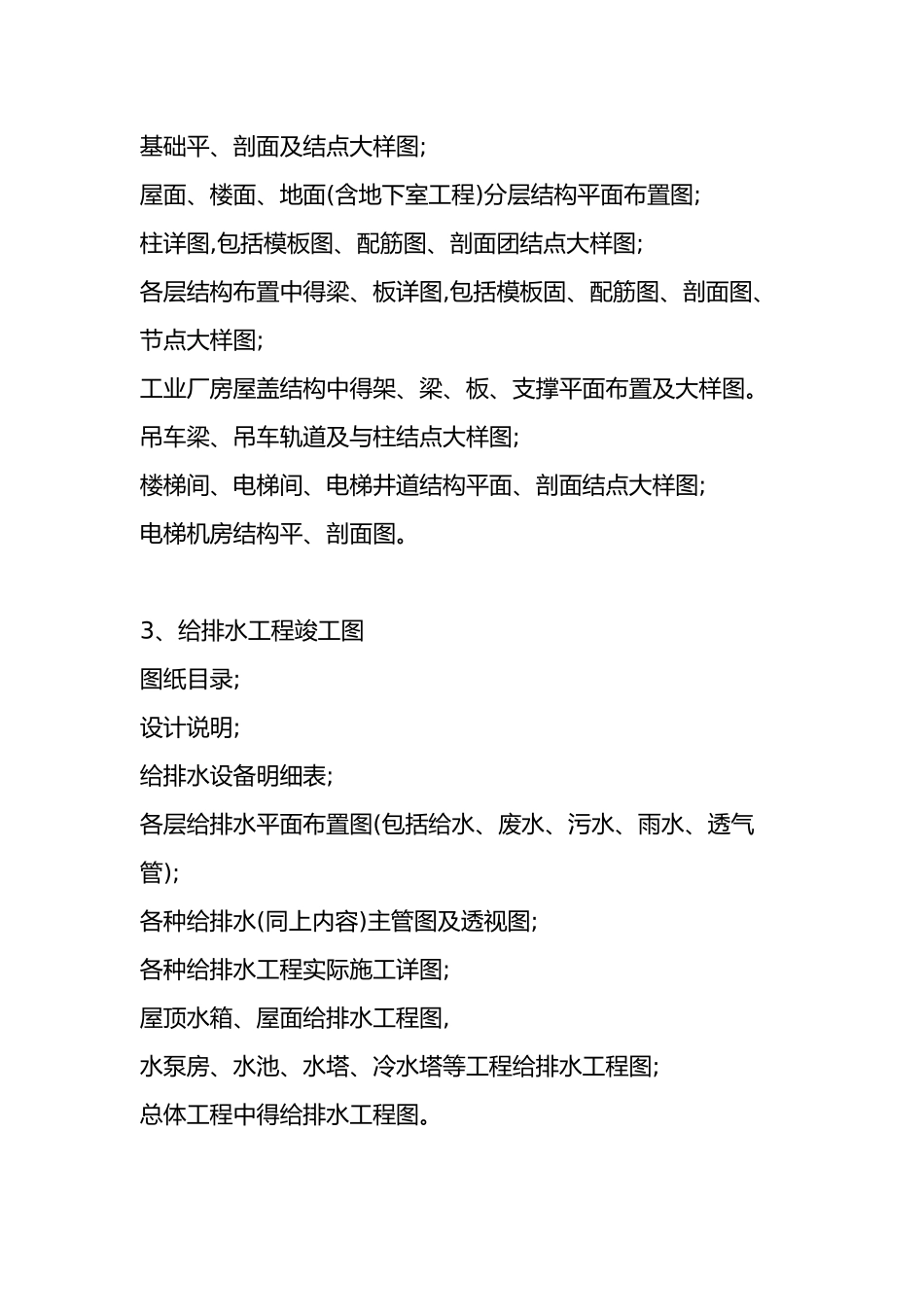

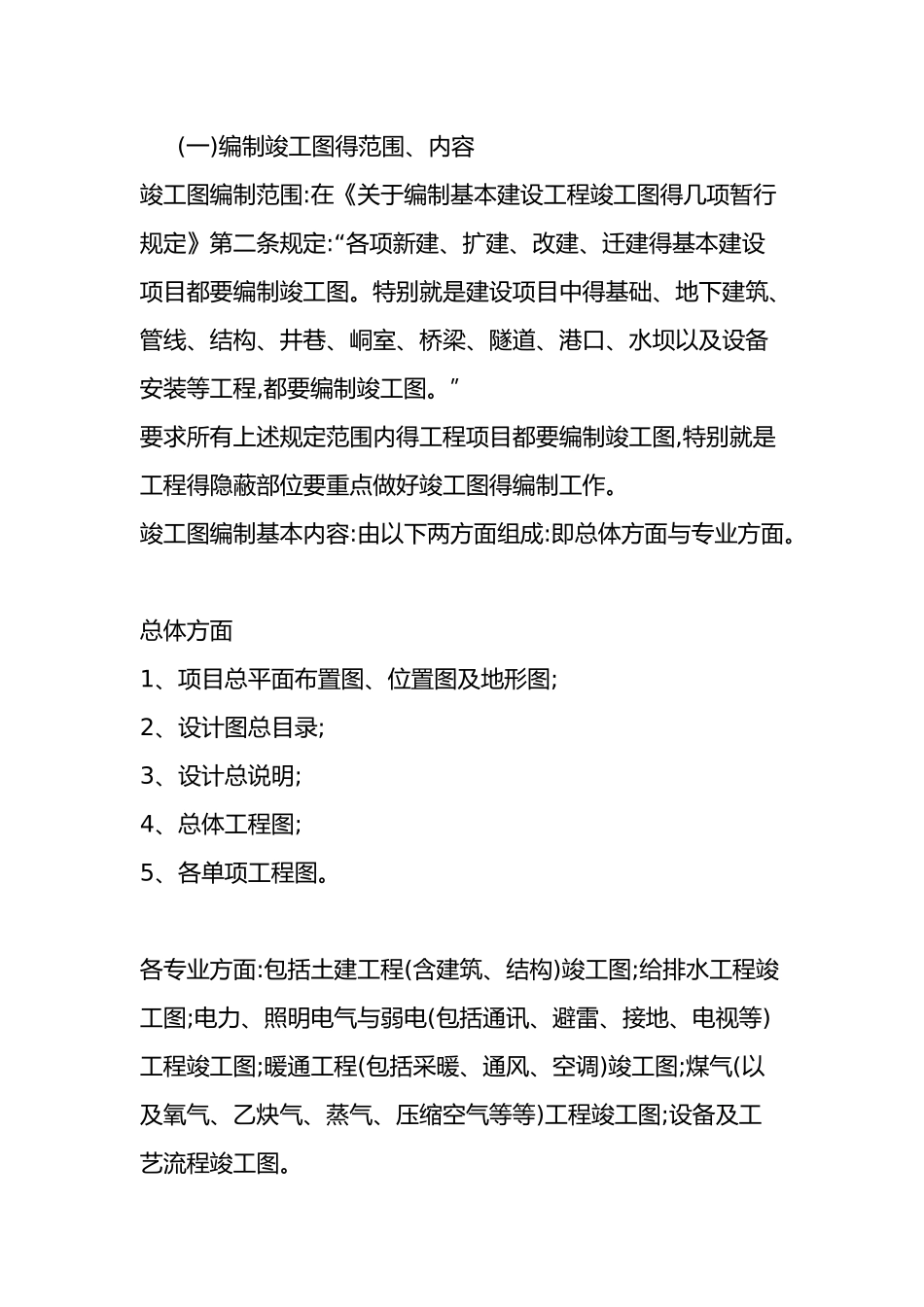

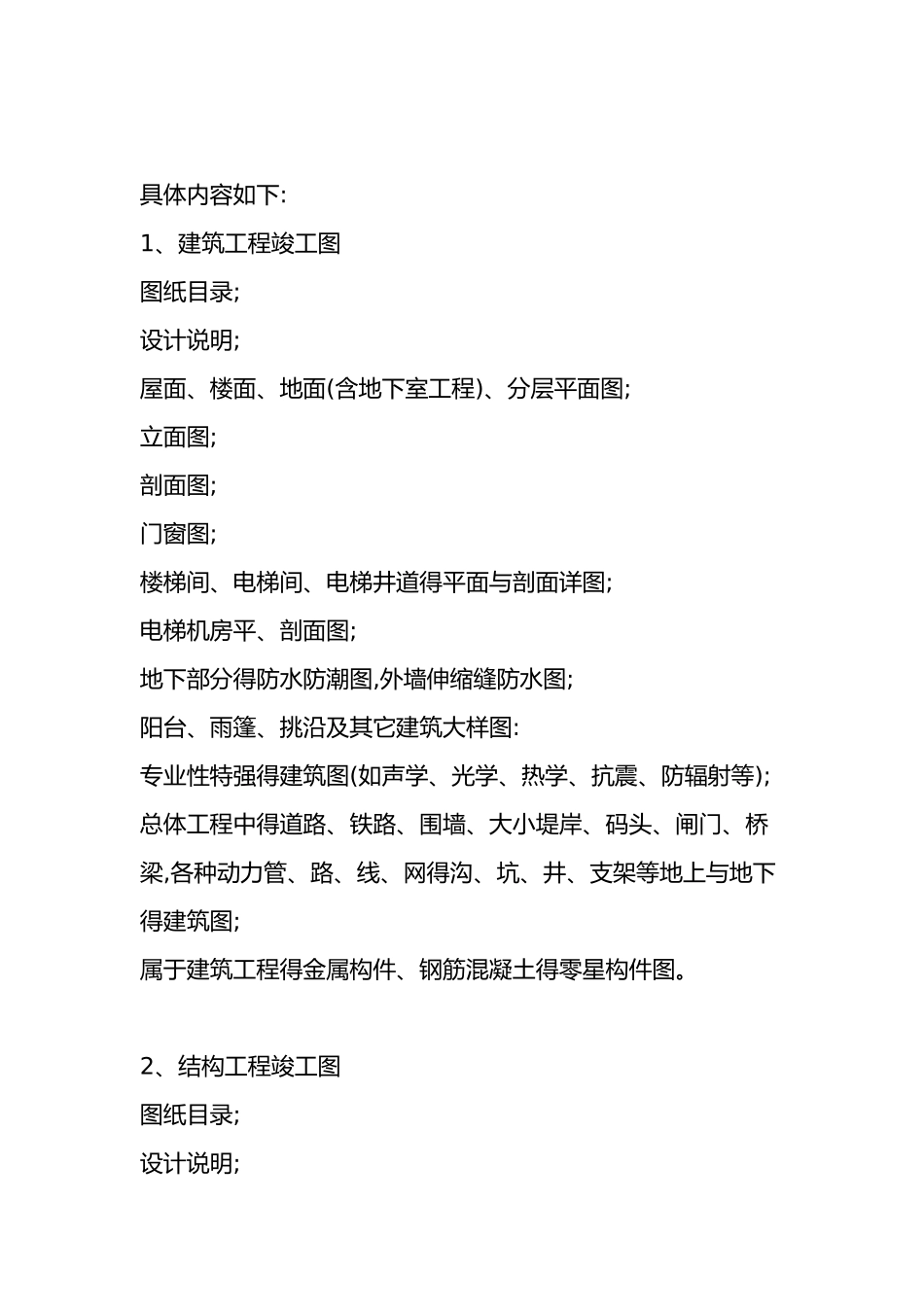

(一)编制竣工图得范围、内容竣工图编制范围:在《关于编制基本建设工程竣工图得几项暂行规定》第二条规定:“各项新建、扩建、改建、迁建得基本建设项目都要编制竣工图。特别就是建设项目中得基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程,都要编制竣工图。”要求所有上述规定范围内得工程项目都要编制竣工图,特别就是工程得隐蔽部位要重点做好竣工图得编制工作。竣工图编制基本内容:由以下两方面组成:即总体方面与专业方面。总体方面1、项目总平面布置图、位置图及地形图;2、设计图总目录; 3、设计总说明; 4、总体工程图; 5、各单项工程图。各专业方面:包括土建工程(含建筑、结构)竣工图;给排水工程竣工图;电力、照明电气与弱电(包括通讯、避雷、接地、电视等)工程竣工图;暖通工程(包括采暖、通风、空调)竣工图;煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图;设备及工艺流程竣工图。具体内容如下:1、建筑工程竣工图 图纸目录; 设计说明;屋面、楼面、地面(含地下室工程)、分层平面图;立面图; 剖面图;门窗图; 楼梯间、电梯间、电梯井道得平面与剖面详图;电梯机房平、剖面图;地下部分得防水防潮图,外墙伸缩缝防水图;阳台、雨篷、挑沿及其它建筑大样图:专业性特强得建筑图(如声学、光学、热学、抗震、防辐射等);总体工程中得道路、铁路、围墙、大小堤岸、码头、闸门、桥梁,各种动力管、路、线、网得沟、坑、井、支架等地上与地下得建筑图;属于建筑工程得金属构件、钢筋混凝土得零星构件图。2、结构工程竣工图图纸目录;设计说明;基础平、剖面及结点大样图;屋面、楼面、地面(含地下室工程)分层结构平面布置图;柱详图,包括模板图、配筋图、剖面团结点大样图;各层结构布置中得梁、板详图,包括模板固、配筋图、剖面图、节点大样图;工业厂房屋盖结构中得架、梁、板、支撑平面布置及大样图。吊车梁、吊车轨道及与柱结点大样图;楼梯间、电梯间、电梯井道结构平面、剖面结点大样图;电梯机房结构平、剖面图。3、给排水工程竣工图图纸目录;设计说明;给排水设备明细表;各层给排水平面布置图(包括给水、废水、污水、雨水、透气管);各种给排水(同上内容)主管图及透视图;各种给排水工程实际施工详图;屋顶水箱、屋面给排水工程图,水泵房、水池、水塔、冷水塔等工程给排水工程图;总体工程中得给排水工程图。4、电力、照明电气与弱电工程竣工图。图纸目录;设计说明;电气设备明细表;变配电、供电、动力、照明、冷暖通...
