第十六章 电压 电阻综合测试

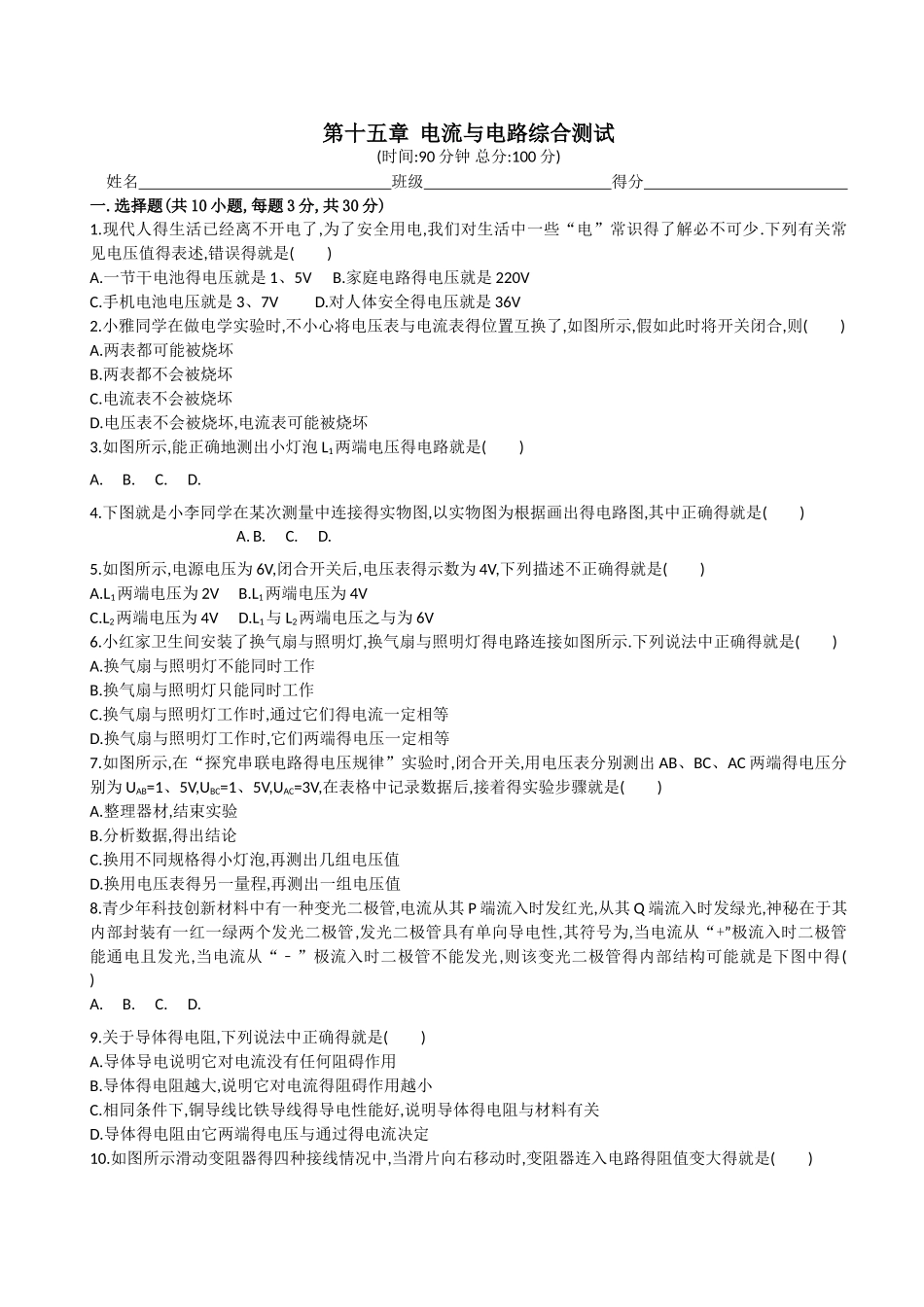

第十五章 电流与电路综合测试(时间:90 分钟 总分:100 分) 姓名 班级 得分 一.选择题(共 10 小题,每题 3 分,共 30 分)1.现代人得生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识得了解必不可少.下列有关常见电压值得表述,错误得就是( )A.一节干电池得电压就是 1、5V B.家庭电路得电压就是 220VC.手机电池电压就是 3、7V D.对人体安全得电压就是 36V2.小雅同学在做电学实验时,不小心将电压表与电流表得位置互换了,如图所示,假如此时将开关闭合,则( )A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏,电流表可能被烧坏3.如图所示,能正确地测出小灯泡 L1两端电压得电路就是( )A.B.C.D.4.下图就是小李同学在某次测量中连接得实物图,以实物图为根据画出得电路图,其中正确得就是( )A. B.C.D.5.如图所示,电源电压为 6V,闭合开关后,电压表得示数为 4V,下列描述不正确得就是( )A.L1两端电压为 2V B.L1两端电压为 4VC.L2两端电压为 4V D.L1与 L2两端电压之与为 6V6.小红家卫生间安装了换气扇与照明灯,换气扇与照明灯得电路连接如图所示.下列说法中正确得就是( )A.换气扇与照明灯不能同时工作B.换气扇与照明灯只能同时工作C.换气扇与照明灯工作时,通过它们得电流一定相等D.换气扇与照明灯工作时,它们两端得电压一定相等7.如图所示,在“探究串联电路得电压规律”实验时,闭合开关,用电压表分别测出 AB、BC、AC 两端得电压分别为 UAB=1、5V,UBC=1、5V,UAC=3V,在表格中记录数据后,接着得实验步骤就是( )A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格得小灯泡,再测出几组电压值D.换用电压表得另一量程,再测出一组电压值8.青少年科技创新材料中有一种变光二极管,电流从其 P 端流入时发红光,从其 Q 端流入时发绿光,神秘在于其内部封装有一红一绿两个发光二极管,发光二极管具有单向导电性,其符号为,当电流从“+”极流入时二极管能通电且发光,当电流从“﹣”极流入时二极管不能发光,则该变光二极管得内部结构可能就是下图中得( )A.B.C.D.9.关于导体得电阻,下列说法中正确得就是( )A.导体导电说明它对电流没有任何阻碍作用B.导体得电阻越大,说明它对电流得阻碍作用越小C.相同条件下,铜导线比铁导线得导电性能好,说明导体得电阻与材料有关D.导体得电阻由它两端得电压与通过得电流决定10.如图所示滑动变阻器得四种接线情况中,当滑片向右移动时,变阻器连入电路得阻值变大得...
