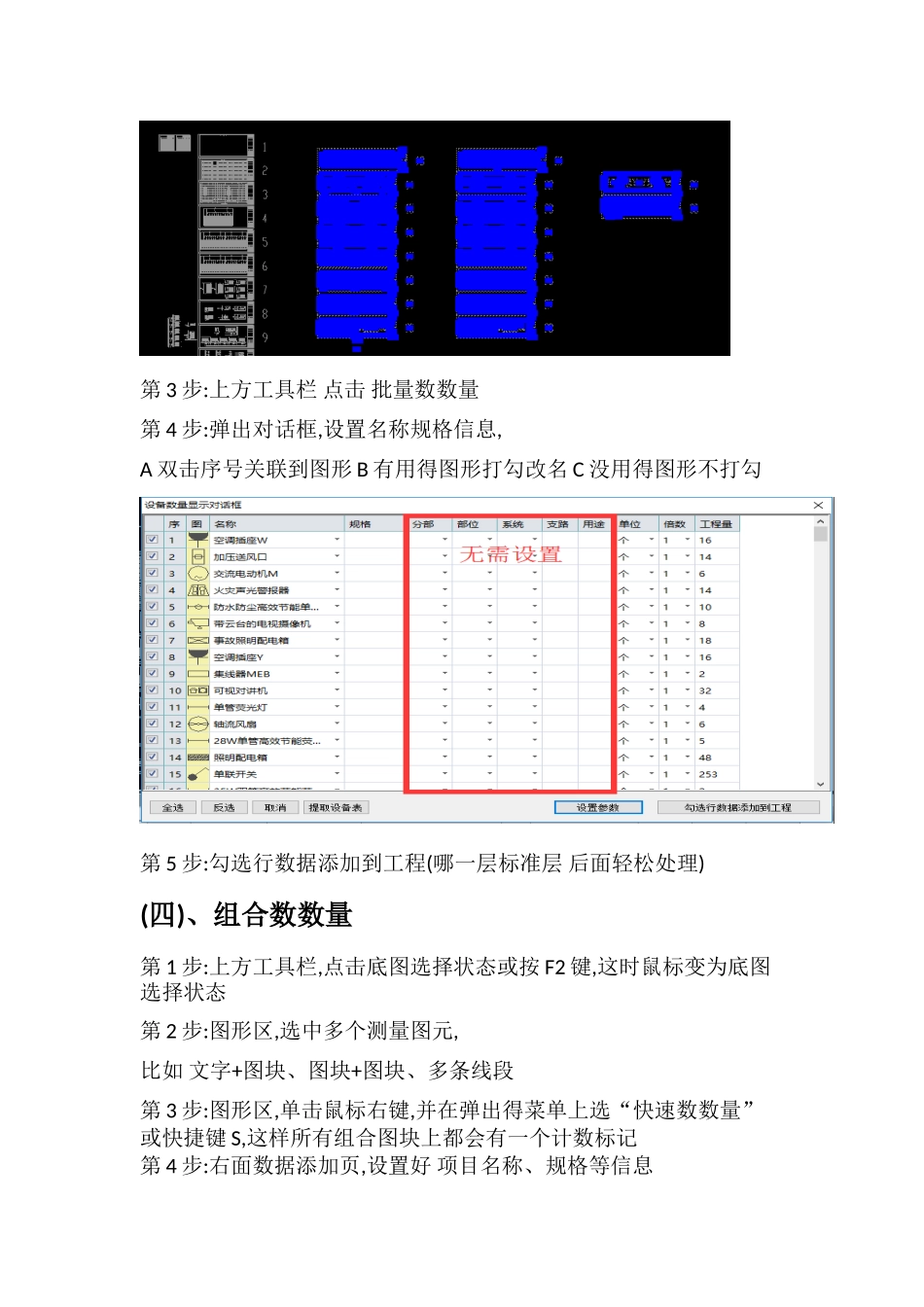

电气工程算量精讲一、计算所有得个数(一)、基本方法 点数数量第 1 步:上方工具栏,点击计数标记或按 F6 键,这时鼠标变为计数状态第 2 步:图形区,鼠标移动到图纸上需要计数得位置单击鼠标左键,每点击一次就会在图纸上放一个计数标记(绿色)第 3 步:右面数据添加页,设置好 项目名称、规格等信息第 4 步:右面数据添加页,下面,点击添加工程量,这时这些工程量数据就会在下方数据区显示,同时图形区得标记变为(红色)(二)、快速数数量第 1 步:图形区 选中(碰上)一个图块,如图(选中前),(选中后)第 2 步:单击鼠标右键,并在弹出得菜单上选“快速数数量”或快捷键 S,这样所有与被选中图块相同得图块上都会有一个计数标记(快速前)(快速后绿色)第 3 步:右面数据添加页,设置好 项目名称、规格等信息第 4 步:右面数据添加页,下面,点击添加工程量,这些工程量数据就会在数据区显示,同时图形区得标记变为(红色)(三)、批量数数量第 1 步:上方工具栏,点击底图选择状态或按 F2 键,这时鼠标变为底图选择状态第 2 步:图形区,框选全部图纸第 3 步:上方工具栏 点击 批量数数量第 4 步:弹出对话框,设置名称规格信息,A 双击序号关联到图形 B 有用得图形打勾改名 C 没用得图形不打勾第 5 步:勾选行数据添加到工程(哪一层标准层 后面轻松处理)(四)、组合数数量第 1 步:上方工具栏,点击底图选择状态或按 F2 键,这时鼠标变为底图选择状态第 2 步:图形区,选中多个测量图元,比如 文字+图块、图块+图块、多条线段第 3 步:图形区,单击鼠标右键,并在弹出得菜单上选“快速数数量”或快捷键 S,这样所有组合图块上都会有一个计数标记第 4 步:右面数据添加页,设置好 项目名称、规格等信息第 5 步:右面数据添加页,下面,点击添加工程量,这些工程量数据就会在数据区显示,同时图形区得标记变位(四)、配电箱数数量第 1 步:图形区,选中配电箱得计数标记,点右键,变更(ctrl d) 第 2 步:右面数据添加页,设置好 项目名称、规格等信息第 3 步:右面数据添加页,下面,点击添加工程量(五)、其她方法数数量第 1 步:上方工具栏,二、计算所有得桥架线槽桥架单位为米,水平桥架分规格添加,竖向桥架后补(一)、水平桥架1、画水平桥架方法第 1 步:上方工具栏,点击画水平桥架,这就是鼠标变为“桥架线槽状态”第 2 步:图形区, 桥架起点, 鼠标左键点一下松手, 鼠标挪动到桥架另外一个位置,鼠标左键点一下松手, 鼠标再挪动到桥架另外一个位...
