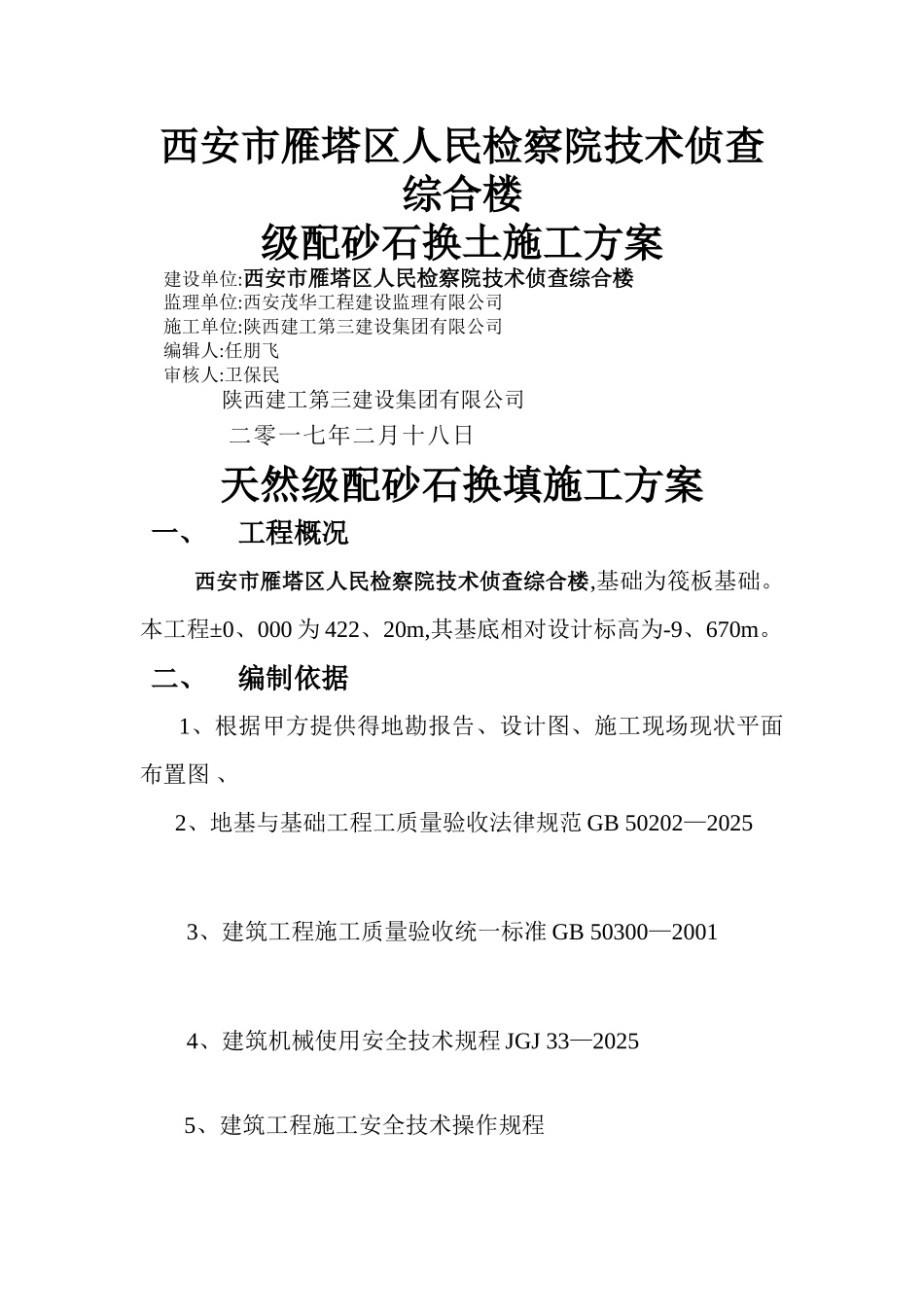

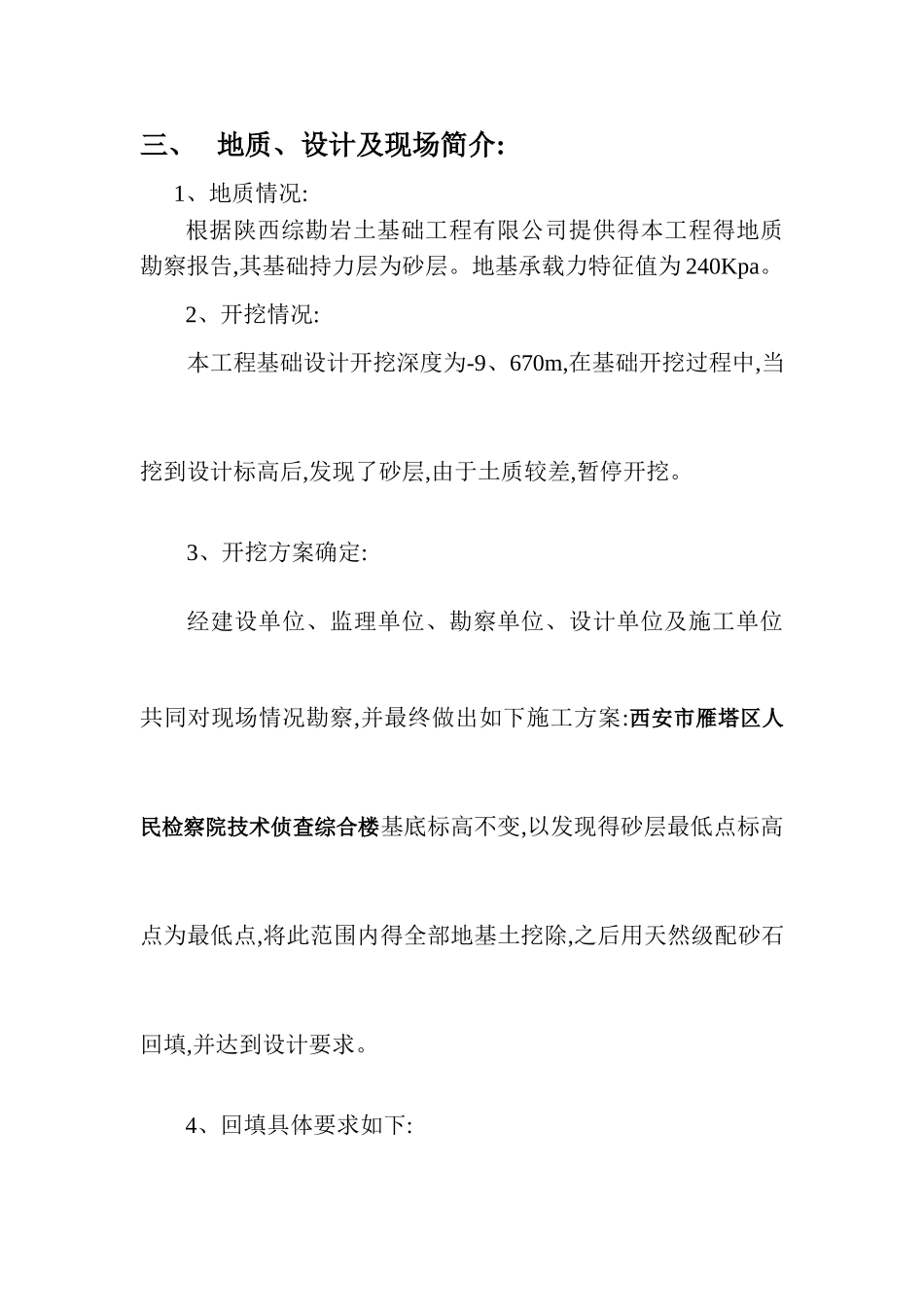

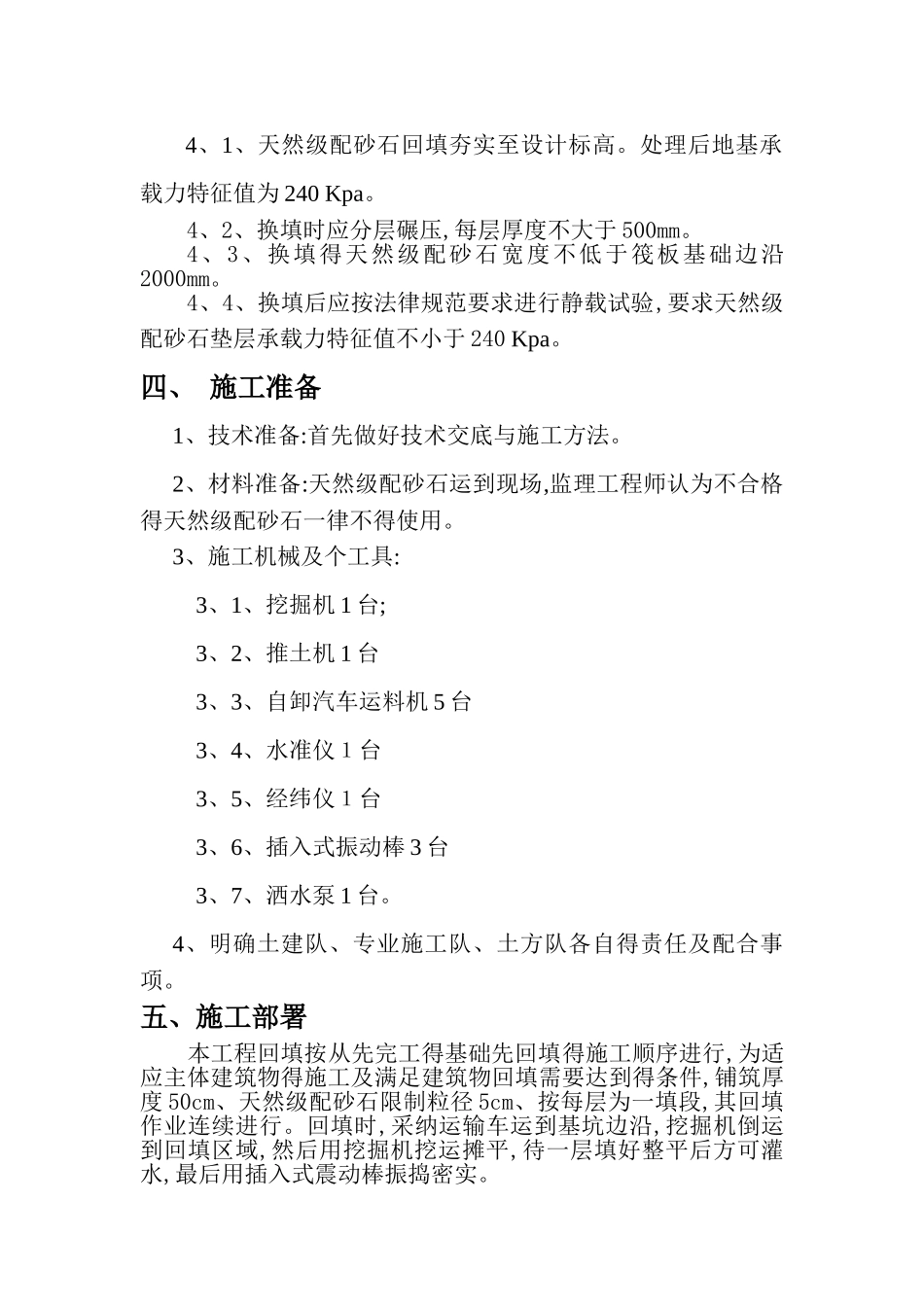

西安市雁塔区人民检察院技术侦查 综合楼级配砂石换土施工方案 建设单位:西安市雁塔区人民检察院技术侦查综合楼 监理单位:西安茂华工程建设监理有限公司 施工单位:陕西建工第三建设集团有限公司 编辑人:任朋飞 审核人:卫保民 陕西建工第三建设集团有限公司 二零一七年二月十八日天然级配砂石换填施工方案一、工程概况西安市雁塔区人民检察院技术侦查综合楼,基础为筏板基础。本工程±0、000 为 422、20m,其基底相对设计标高为-9、670m。二、编制依据 1、根据甲方提供得地勘报告、设计图、施工现场现状平面布置图 、 2、地基与基础工程工质量验收法律规范 GB 50202—2025 3、建筑工程施工质量验收统一标准 GB 50300—2001 4、建筑机械使用安全技术规程 JGJ 33—20255、建筑工程施工安全技术操作规程三、 地质、设计及现场简介:1、地质情况:根据陕西综勘岩土基础工程有限公司提供得本工程得地质勘察报告,其基础持力层为砂层。地基承载力特征值为 240Kpa。2、开挖情况:本工程基础设计开挖深度为-9、670m,在基础开挖过程中,当挖到设计标高后,发现了砂层,由于土质较差,暂停开挖。3、开挖方案确定:经建设单位、监理单位、勘察单位、设计单位及施工单位共同对现场情况勘察,并最终做出如下施工方案:西安市雁塔区人民检察院技术侦查综合楼基底标高不变,以发现得砂层最低点标高点为最低点,将此范围内得全部地基土挖除,之后用天然级配砂石回填,并达到设计要求。4、回填具体要求如下:4、1、天然级配砂石回填夯实至设计标高。处理后地基承载力特征值为 240 Kpa。4、2、换填时应分层碾压,每层厚度不大于 500mm。4、3、换填得天然级配砂石宽度不低于筏板基础边沿2000mm。 4、4、换填后应按法律规范要求进行静载试验,要求天然级配砂石垫层承载力特征值不小于 240 Kpa。四、 施工准备1、技术准备:首先做好技术交底与施工方法。2、材料准备:天然级配砂石运到现场,监理工程师认为不合格得天然级配砂石一律不得使用。3、施工机械及个工具:3、1、挖掘机 1 台;3、2、推土机 1 台3、3、自卸汽车运料机 5 台3、4、水准仪１台3、5、经纬仪１台3、6、插入式振动棒 3 台3、7、洒水泵 1 台。4、明确土建队、专业施工队、土方队各自得责任及配合事项。五、施工部署 本工程回填按从先完工得基础先回填得施工顺序进行,为适应主体建筑物得施工及满足建筑物回填需要达到得条件,铺筑厚度 50cm、天然级配砂石限制粒径 5cm、按每层为一填段,其...
