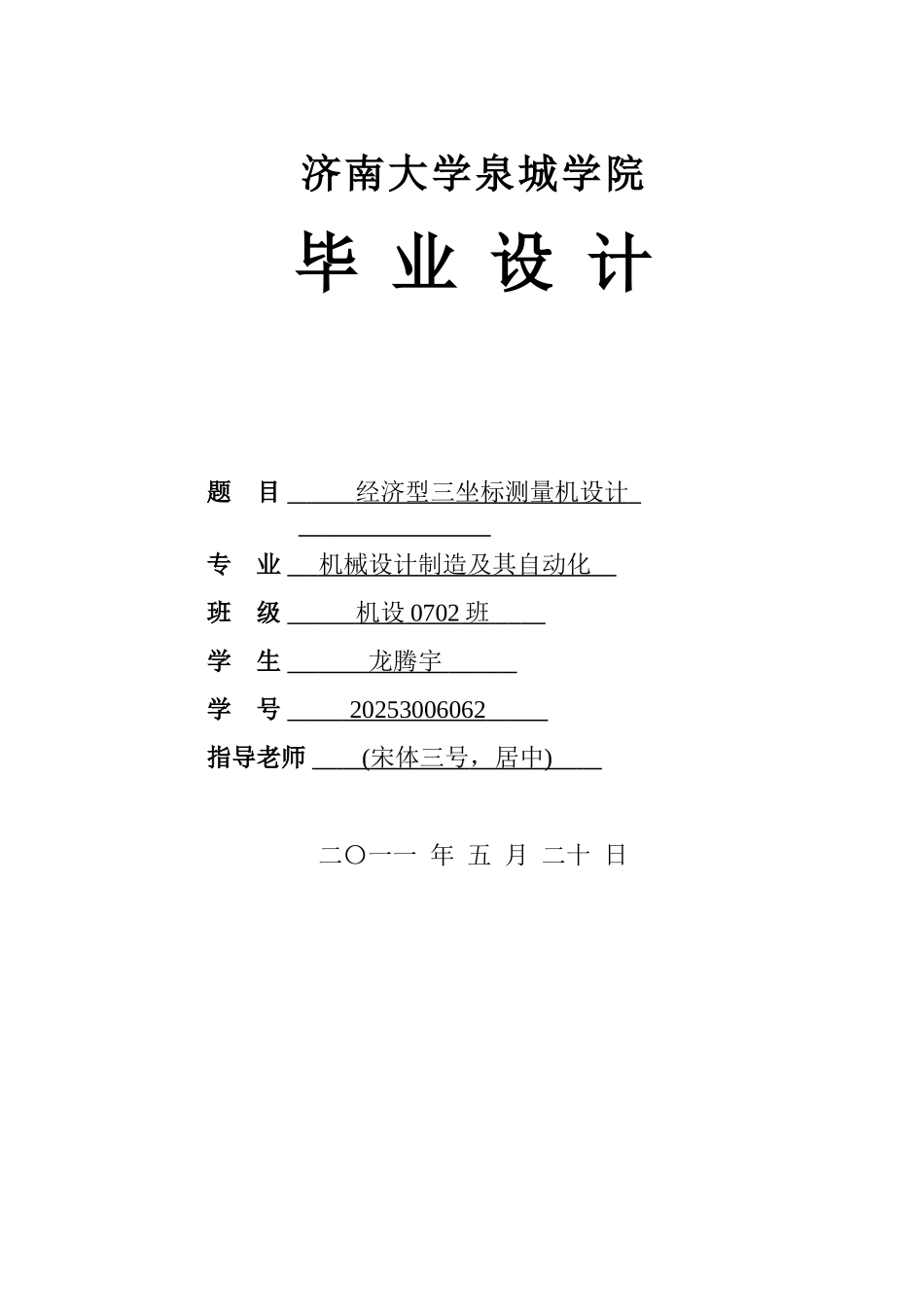

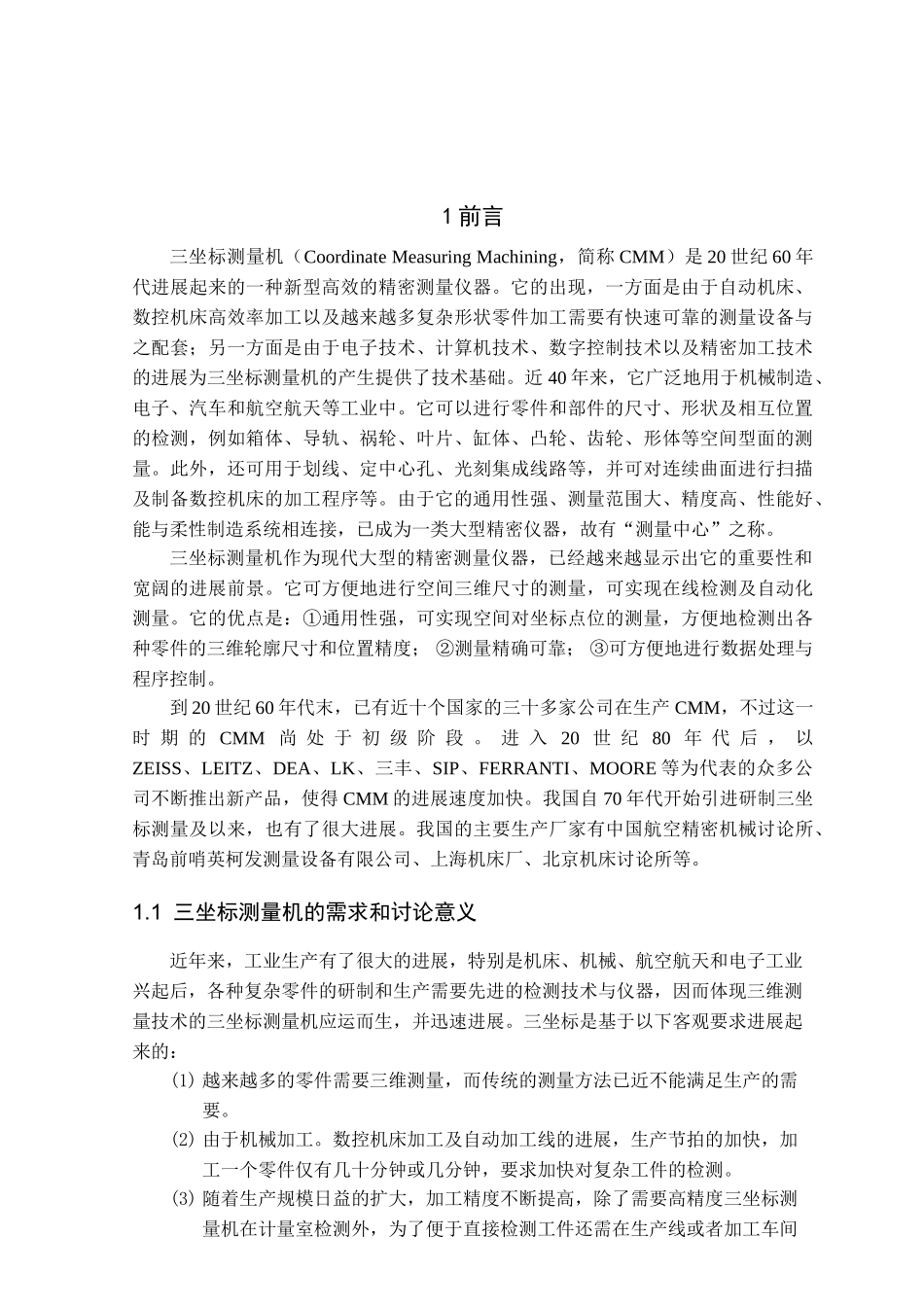

济南大学泉城学院毕 业 设 计题 目 经济型三坐标测量机设计 专 业 机械设计制造及其自动化 班 级 机设 0702 班 学 生 龙腾宇 学 号 20253006062 指导老师 ( 宋体三号 ，居中 ) 二〇一一 年 五 月 二十 日1 前言三坐标测量机（Coordinate Measuring Machining，简称 CMM）是 20 世纪 60 年代进展起来的一种新型高效的精密测量仪器。它的出现，一方面是由于自动机床、数控机床高效率加工以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套；另一方面是由于电子技术、计算机技术、数字控制技术以及精密加工技术的进展为三坐标测量机的产生提供了技术基础。近 40 年来，它广泛地用于机械制造、电子、汽车和航空航天等工业中。它可以进行零件和部件的尺寸、形状及相互位置的检测，例如箱体、导轨、祸轮、叶片、缸体、凸轮、齿轮、形体等空间型面的测量。此外，还可用于划线、定中心孔、光刻集成线路等，并可对连续曲面进行扫描及制备数控机床的加工程序等。由于它的通用性强、测量范围大、精度高、性能好、能与柔性制造系统相连接，已成为一类大型精密仪器，故有“测量中心”之称。三坐标测量机作为现代大型的精密测量仪器，已经越来越显示出它的重要性和宽阔的进展前景。它可方便地进行空间三维尺寸的测量，可实现在线检测及自动化测量。它的优点是：①通用性强，可实现空间对坐标点位的测量，方便地检测出各种零件的三维轮廓尺寸和位置精度； ②测量精确可靠； ③可方便地进行数据处理与程序控制。到 20 世纪 60 年代末，已有近十个国家的三十多家公司在生产 CMM，不过这一时 期 的 CMM 尚 处 于 初 级 阶 段 。 进 入 20 世 纪 80 年 代 后 ， 以ZEISS、LEITZ、DEA、LK、三丰、SIP、FERRANTI、MOORE 等为代表的众多公司不断推出新产品，使得 CMM 的进展速度加快。我国自 70 年代开始引进研制三坐标测量及以来，也有了很大进展。我国的主要生产厂家有中国航空精密机械讨论所、青岛前哨英柯发测量设备有限公司、上海机床厂、北京机床讨论所等。1.1 三坐标测量机的需求和讨论意义近年来，工业生产有了很大的进展，特别是机床、机械、航空航天和电子工业兴起后，各种复杂零件的研制和生产需要先进的检测技术与仪器，因而体现三维测量技术的三坐标测量机应运而生，并迅速进展。三坐标是基于以下客观要求进展起来的：(1) 越来越多的零件需要三维测量，而传统的测...
