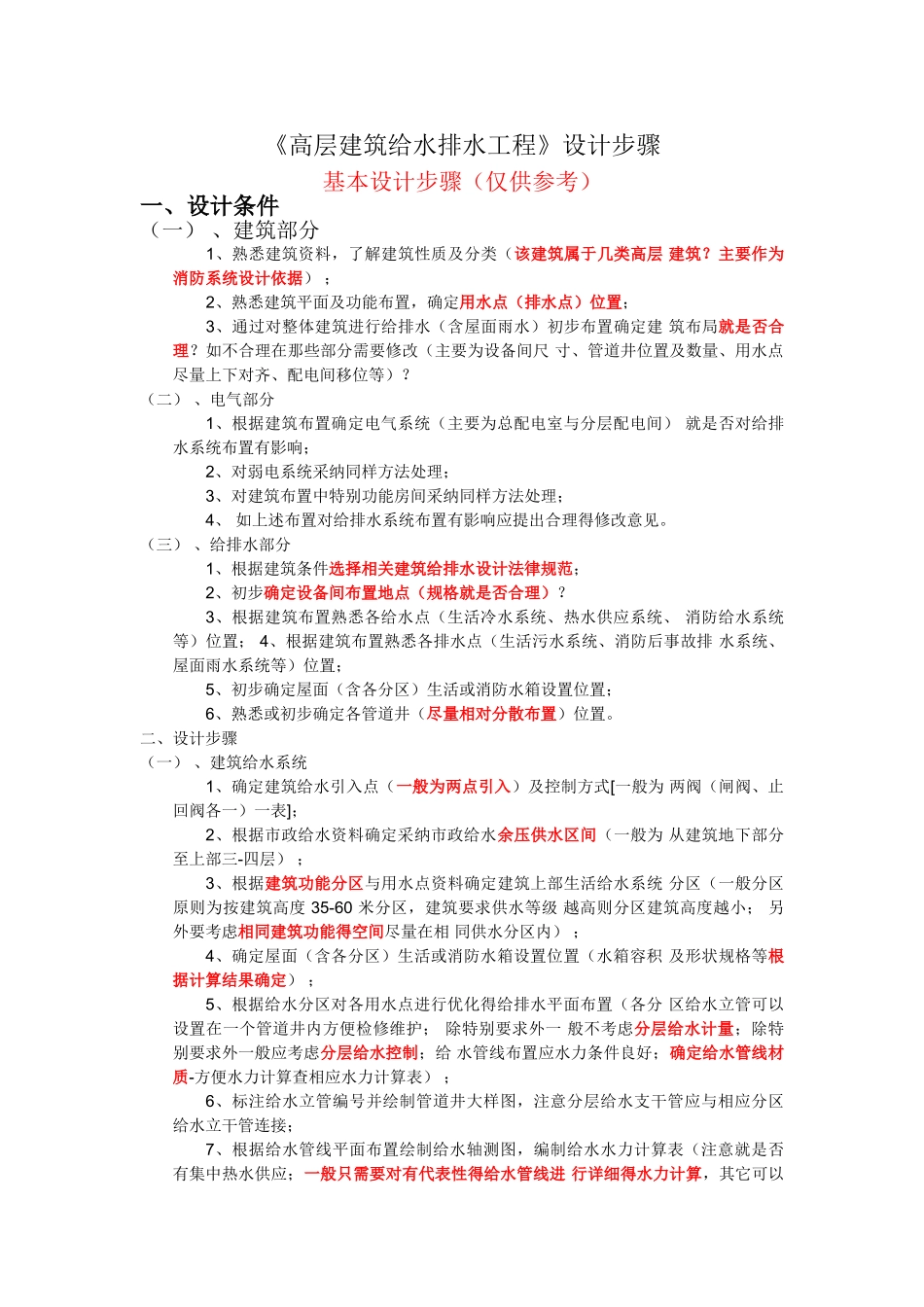

《高层建筑给水排水工程》设计步骤基本设计步骤（仅供参考）一、设计条件 （一） 、建筑部分 1、熟悉建筑资料，了解建筑性质及分类（该建筑属于几类高层 建筑？主要作为消防系统设计依据） ； 2、熟悉建筑平面及功能布置，确定用水点（排水点）位置； 3、通过对整体建筑进行给排水（含屋面雨水）初步布置确定建 筑布局就是否合理？如不合理在那些部分需要修改（主要为设备间尺 寸、管道井位置及数量、用水点尽量上下对齐、配电间移位等）？ （二） 、电气部分 1、根据建筑布置确定电气系统（主要为总配电室与分层配电间） 就是否对给排水系统布置有影响； 2、对弱电系统采纳同样方法处理； 3、对建筑布置中特别功能房间采纳同样方法处理； 4、 如上述布置对给排水系统布置有影响应提出合理得修改意见。 （三） 、给排水部分 1、根据建筑条件选择相关建筑给排水设计法律规范； 2、初步确定设备间布置地点（规格就是否合理）？ 3、根据建筑布置熟悉各给水点（生活冷水系统、热水供应系统、 消防给水系统等）位置； 4、根据建筑布置熟悉各排水点（生活污水系统、消防后事故排 水系统、屋面雨水系统等）位置； 5、初步确定屋面（含各分区）生活或消防水箱设置位置； 6、熟悉或初步确定各管道井（尽量相对分散布置）位置。 二、设计步骤 （一） 、建筑给水系统 1、确定建筑给水引入点（一般为两点引入）及控制方式[一般为 两阀（闸阀、止回阀各一）一表]； 2、根据市政给水资料确定采纳市政给水余压供水区间（一般为 从建筑地下部分至上部三-四层） ； 3、根据建筑功能分区与用水点资料确定建筑上部生活给水系统 分区（一般分区原则为按建筑高度 35-60 米分区，建筑要求供水等级 越高则分区建筑高度越小； 另外要考虑相同建筑功能得空间尽量在相 同供水分区内） ； 4、确定屋面（含各分区）生活或消防水箱设置位置（水箱容积 及形状规格等根据计算结果确定） ； 5、根据给水分区对各用水点进行优化得给排水平面布置（各分 区给水立管可以设置在一个管道井内方便检修维护； 除特别要求外一 般不考虑分层给水计量；除特别要求外一般应考虑分层给水控制；给 水管线布置应水力条件良好；确定给水管线材质-方便水力计算查相应水力计算表） ； 6、标注给水立管编号并绘制管道井大样图，注意分层给水支干管应与相应分区给水立干管连接； 7、根据给水管线平面布置绘制给水轴测图，编制给水水力计算表（注...
