西驰CMC-L软启动器说明书

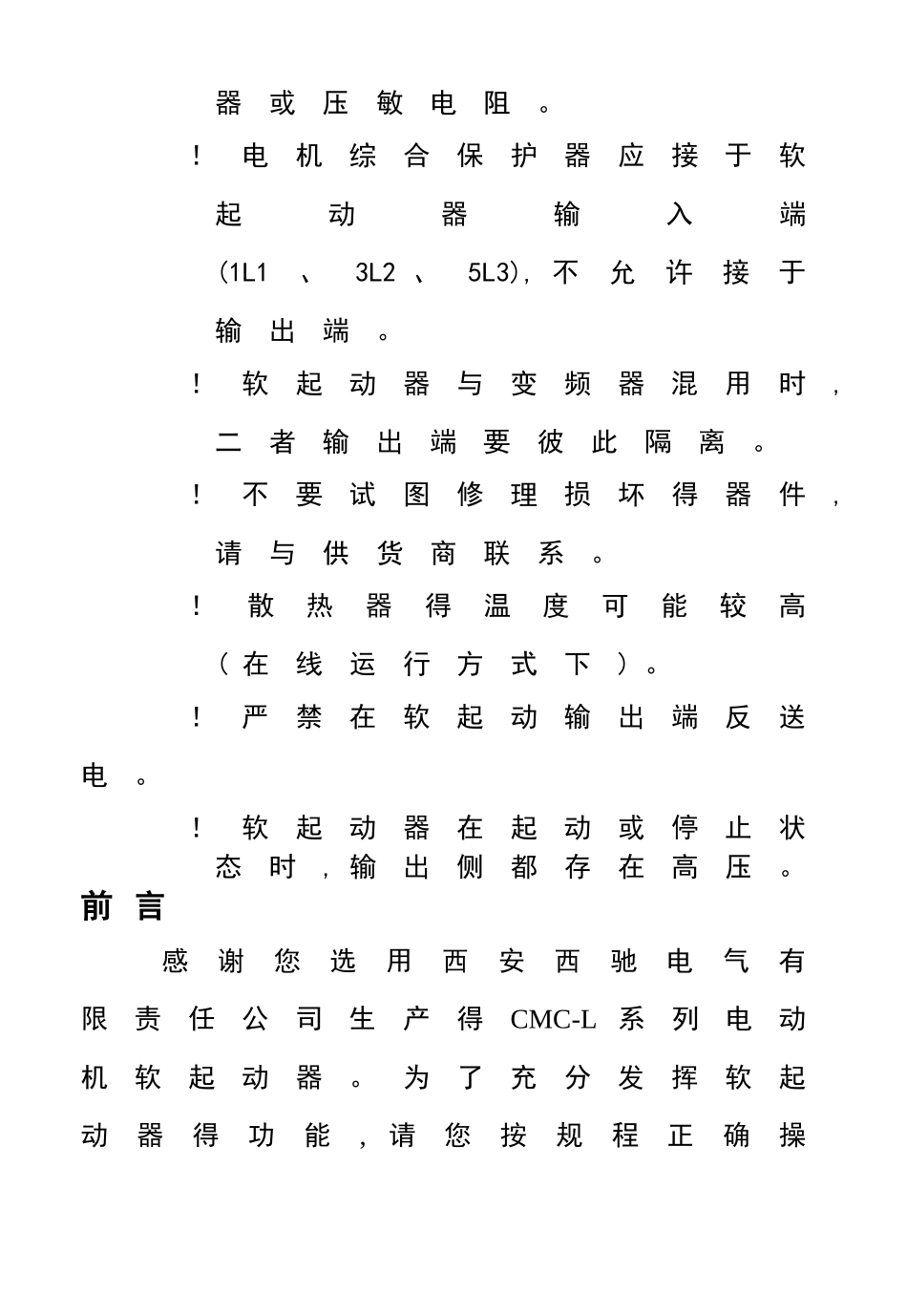

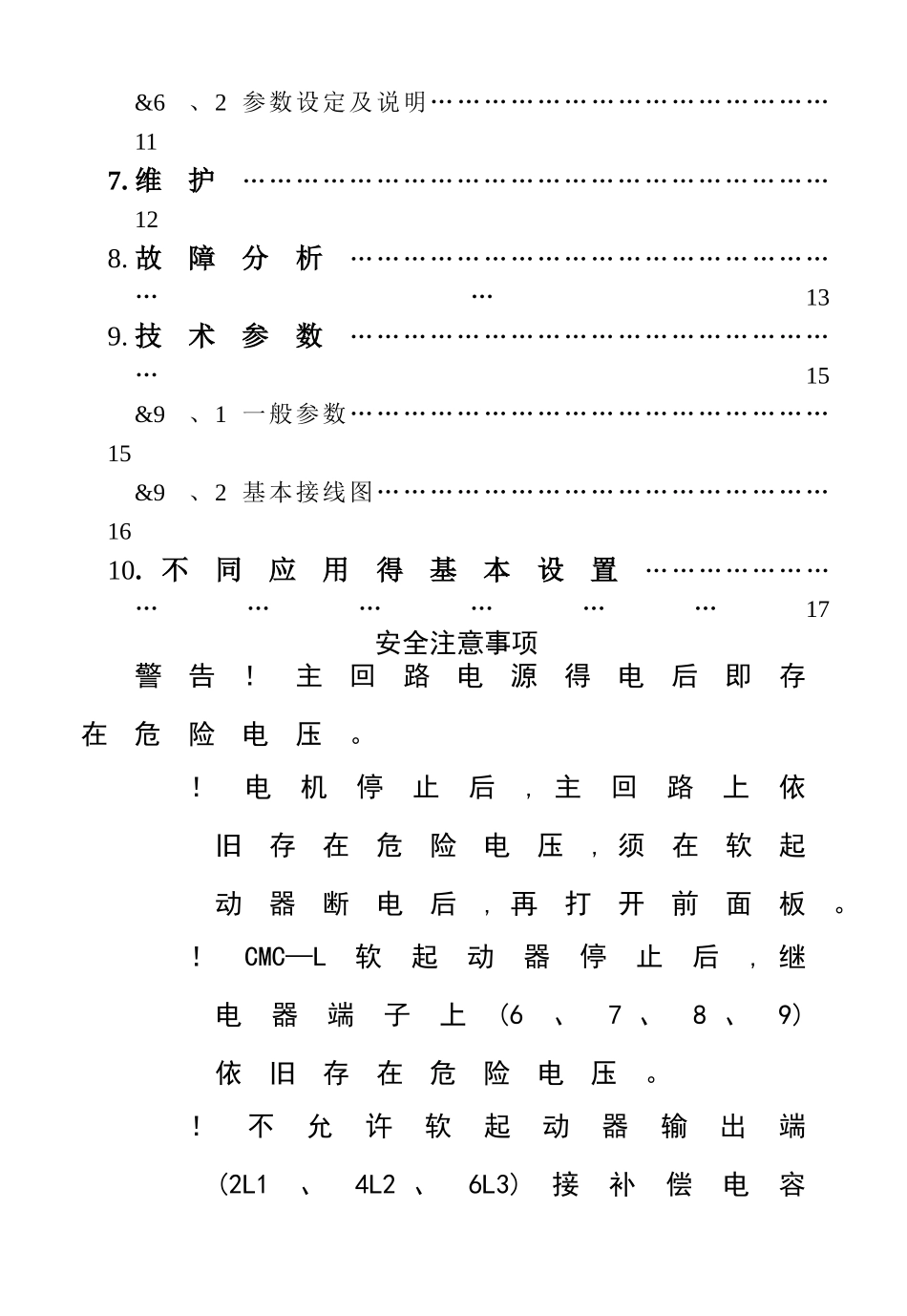

目 录前言… … … … … … … … … … … … … … … … … … … … … ………………21. 产品简介……………………………………………………32. 产品型号及收货检查……………………………………43. 安装…………………………………………………………54. 接线…………………………………………………………6&4、1 主回路接线……………………………………………6&4、2 控制回路接线…………………………………………6&4、3 控制端子说明…………………………………………75. 显示…………………………………………………………9&5、 1 功 能 特 点 … … … … … … … … … … … … … … … … ……9&5、 2 键 盘 说 明 … … … … … … … … … … … … … … … … ……10&5、3 显示状态说明…………………………………………106. 设定及操作………………………………………………11&6、1 编程操作………………………………………………11&6、2 参数设定及说明………………………………………117. 维护…………………………………………………………128. 故障分析……………………………………………………139. 技术参数…………………………………………………15&9、1 一般参数………………………………………………15&9、2 基本接线图……………………………………………1610. 不同应用得基本设置…………………………………17安全注意事项警告！主回路电源得电后即存在危险电压。！电机停止后, 主回路上依旧存在危险电压, 须在软起动器断电后, 再打开前面板。！CMC—L软起动器停止后, 继电器端子上(6、7 、8 、9)依旧存在危险电压。！不允许软起动器输出端(2L1、4L2 、6L3)接补偿电容器或压敏电阻。！电机综合保护器应接于软起动器输入端(1L1、3L2 、5L3), 不允许接于输出端。！软起动器与变频器混用时,二者输出端要彼此隔离。！不要试图修理损坏得器件,请与供货商联系。！散热器得温度可能较高( 在线运行方式下) 。！严禁在软起动输出端反送电。！软起动器在起动或停止状态时, 输出侧都存在高压。前 言感谢您选用西安西驰电气有限责任公司生产得CMC-L 系列电动机软起动器。为了充分发挥软起动器得功能,请您按规程正确操作与使用, 并确保操作者得安全,在使用前请详细阅读本《用户手册》。当您在使用中发现疑难问题而本手...
