触摸式取暖器温控电路的设计与实现学士学位论文VIP专享

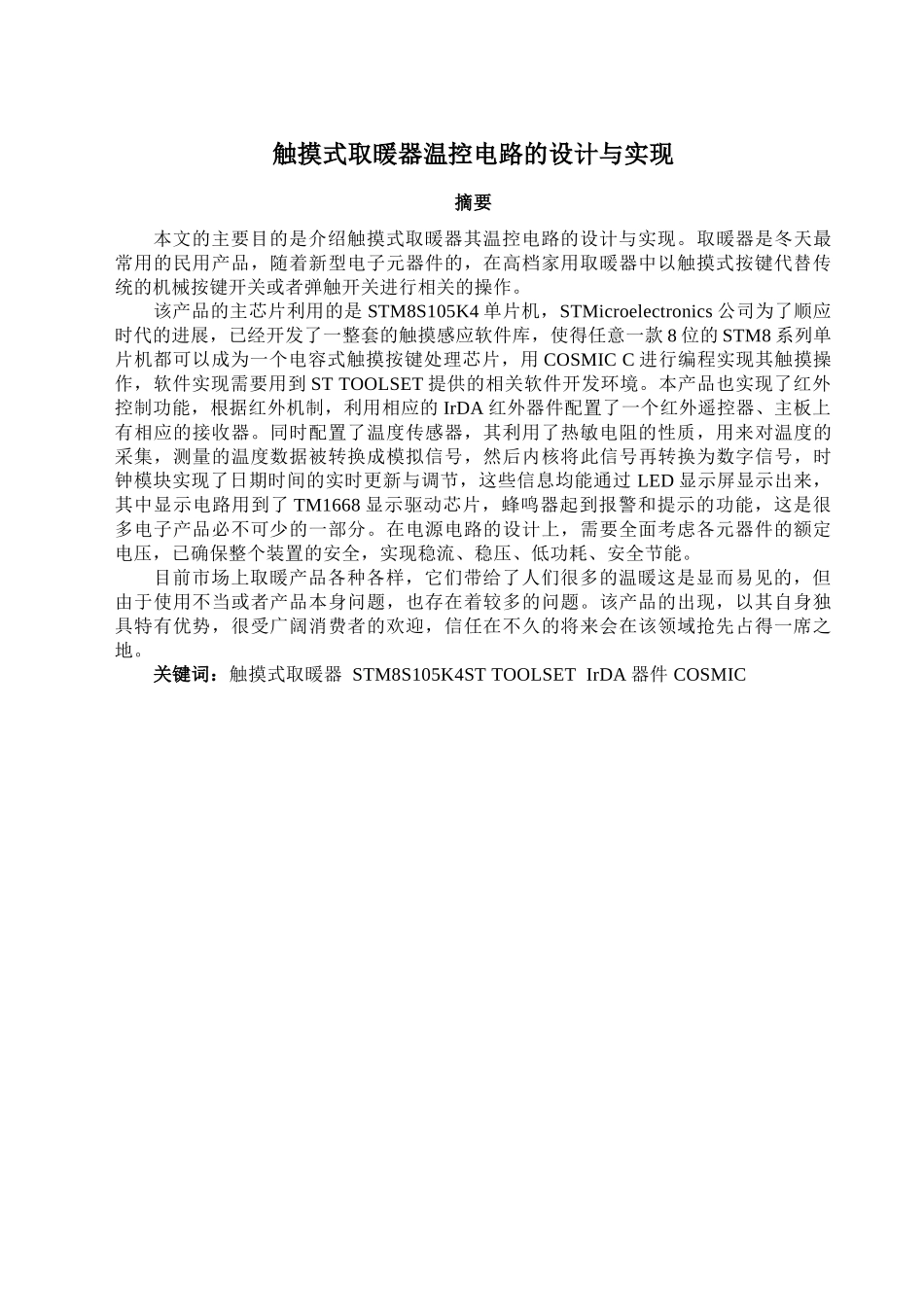

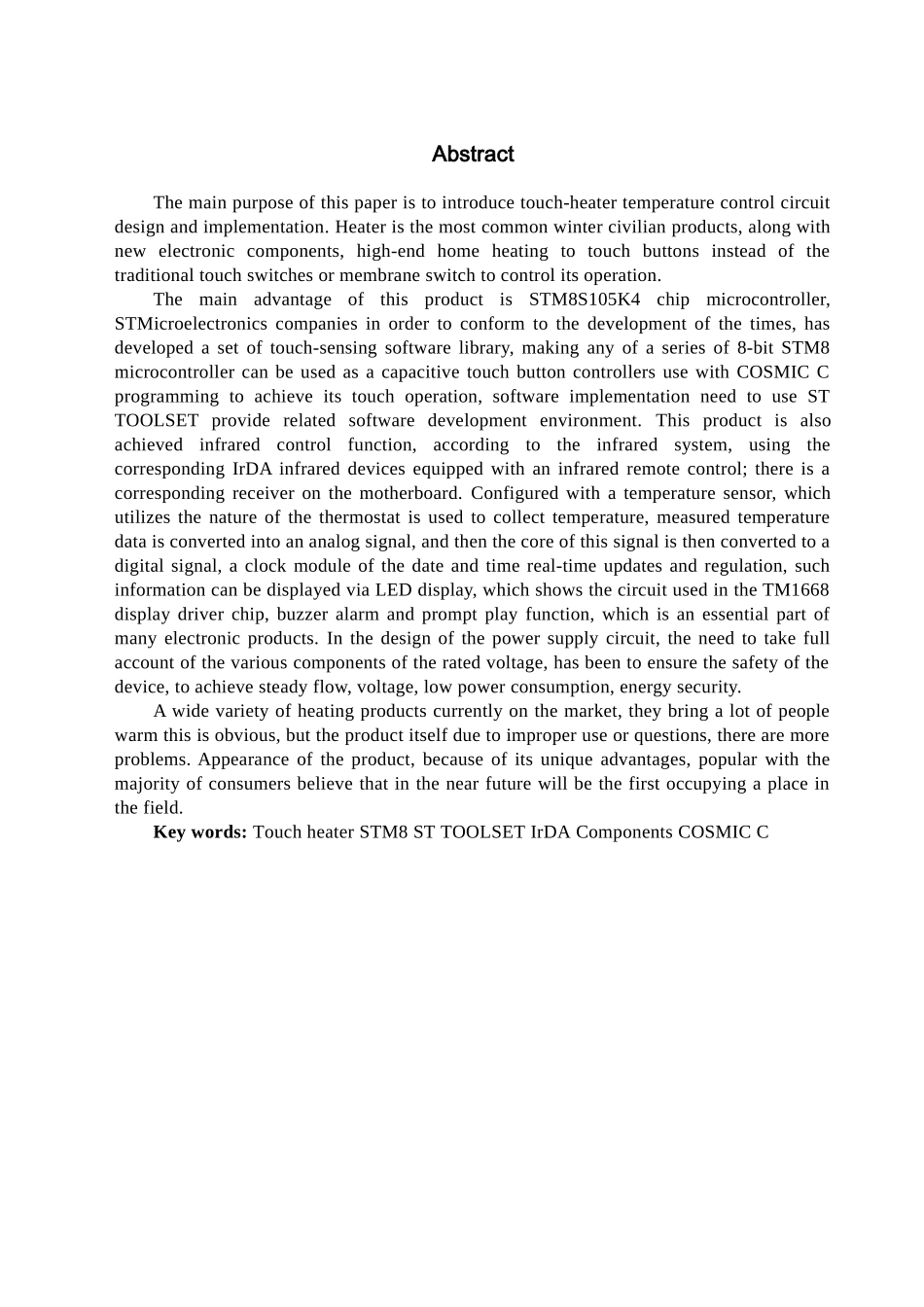

触摸式取暖器温控电路的设计与实现摘要本文的主要目的是介绍触摸式取暖器其温控电路的设计与实现。取暖器是冬天最常用的民用产品，随着新型电子元器件的，在高档家用取暖器中以触摸式按键代替传统的机械按键开关或者弹触开关进行相关的操作。该产品的主芯片利用的是 STM8S105K4 单片机，STMicroelectronics 公司为了顺应时代的进展，已经开发了一整套的触摸感应软件库，使得任意一款 8 位的 STM8 系列单片机都可以成为一个电容式触摸按键处理芯片，用 COSMIC C 进行编程实现其触摸操作，软件实现需要用到 ST TOOLSET 提供的相关软件开发环境。本产品也实现了红外控制功能，根据红外机制，利用相应的 IrDA 红外器件配置了一个红外遥控器、主板上有相应的接收器。同时配置了温度传感器，其利用了热敏电阻的性质，用来对温度的采集，测量的温度数据被转换成模拟信号，然后内核将此信号再转换为数字信号，时钟模块实现了日期时间的实时更新与调节，这些信息均能通过 LED 显示屏显示出来，其中显示电路用到了 TM1668 显示驱动芯片，蜂鸣器起到报警和提示的功能，这是很多电子产品必不可少的一部分。在电源电路的设计上，需要全面考虑各元器件的额定电压，已确保整个装置的安全，实现稳流、稳压、低功耗、安全节能。目前市场上取暖产品各种各样，它们带给了人们很多的温暖这是显而易见的，但由于使用不当或者产品本身问题，也存在着较多的问题。该产品的出现，以其自身独具特有优势，很受广阔消费者的欢迎，信任在不久的将来会在该领域抢先占得一席之地。关键词：触摸式取暖器 STM8S105K4ST TOOLSET IrDA 器件 COSMICAbstractThe main purpose of this paper is to introduce touch-heater temperature control circuit design and implementation. Heater is the most common winter civilian products, along with new electronic components, high-end home heating to touch buttons instead of the traditional touch switches or membrane switch to control its operation.The main advantage of this product is STM8S105K4 chip microcontroller, STMicroelectronics companies in order to conform to the development of the times, has developed a set of touch-sensing software library, making any of a series of 8-bit ...
