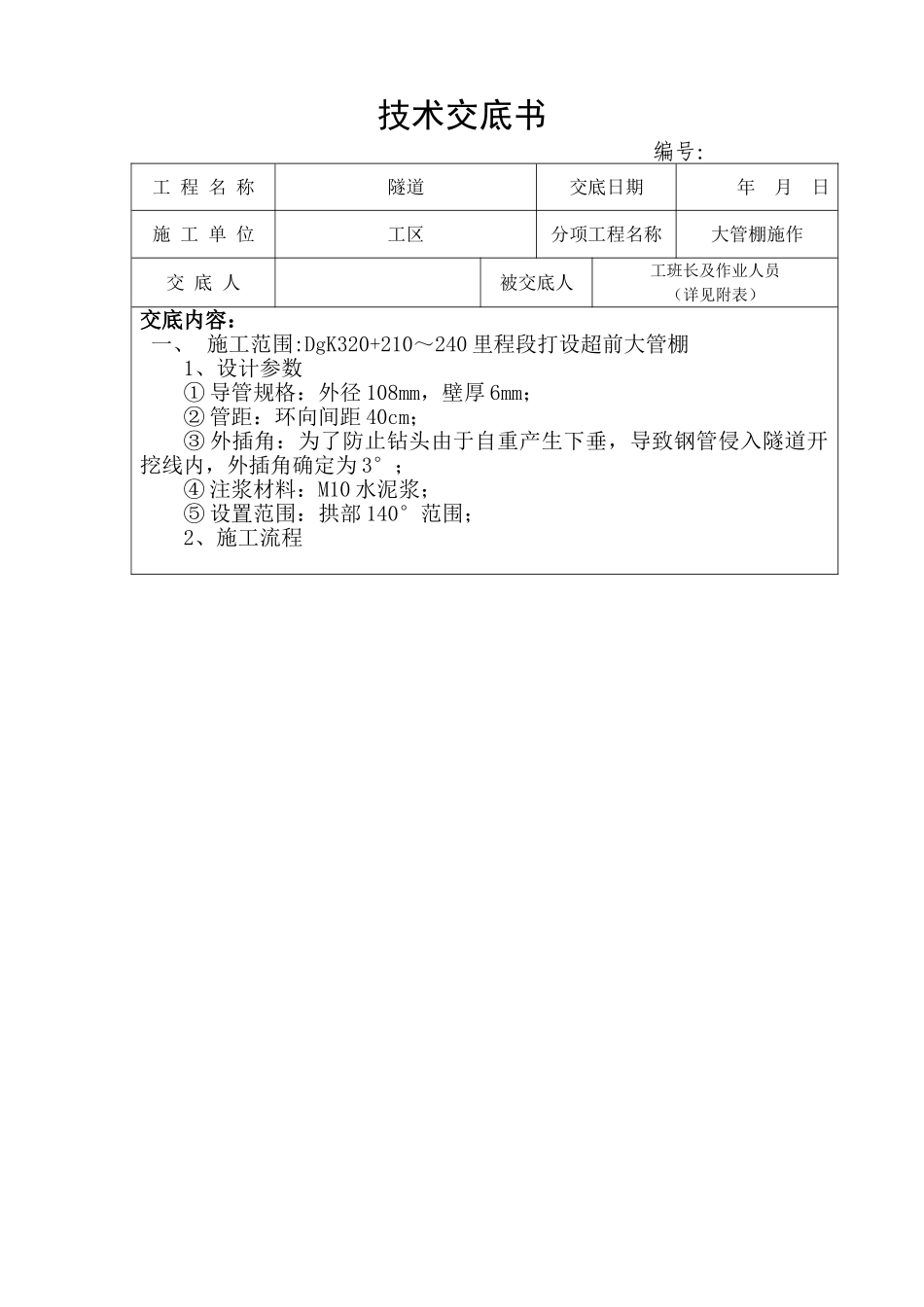

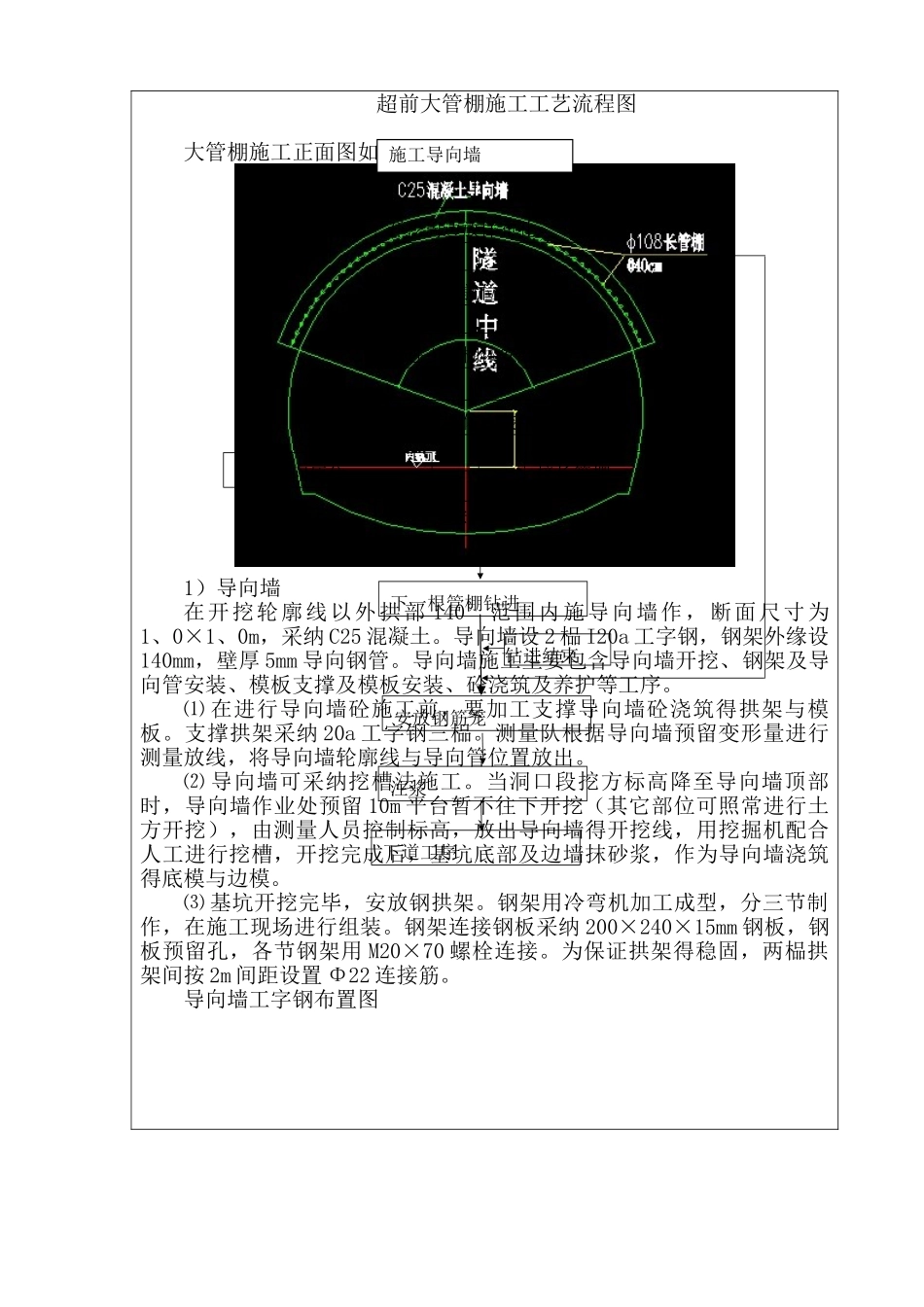

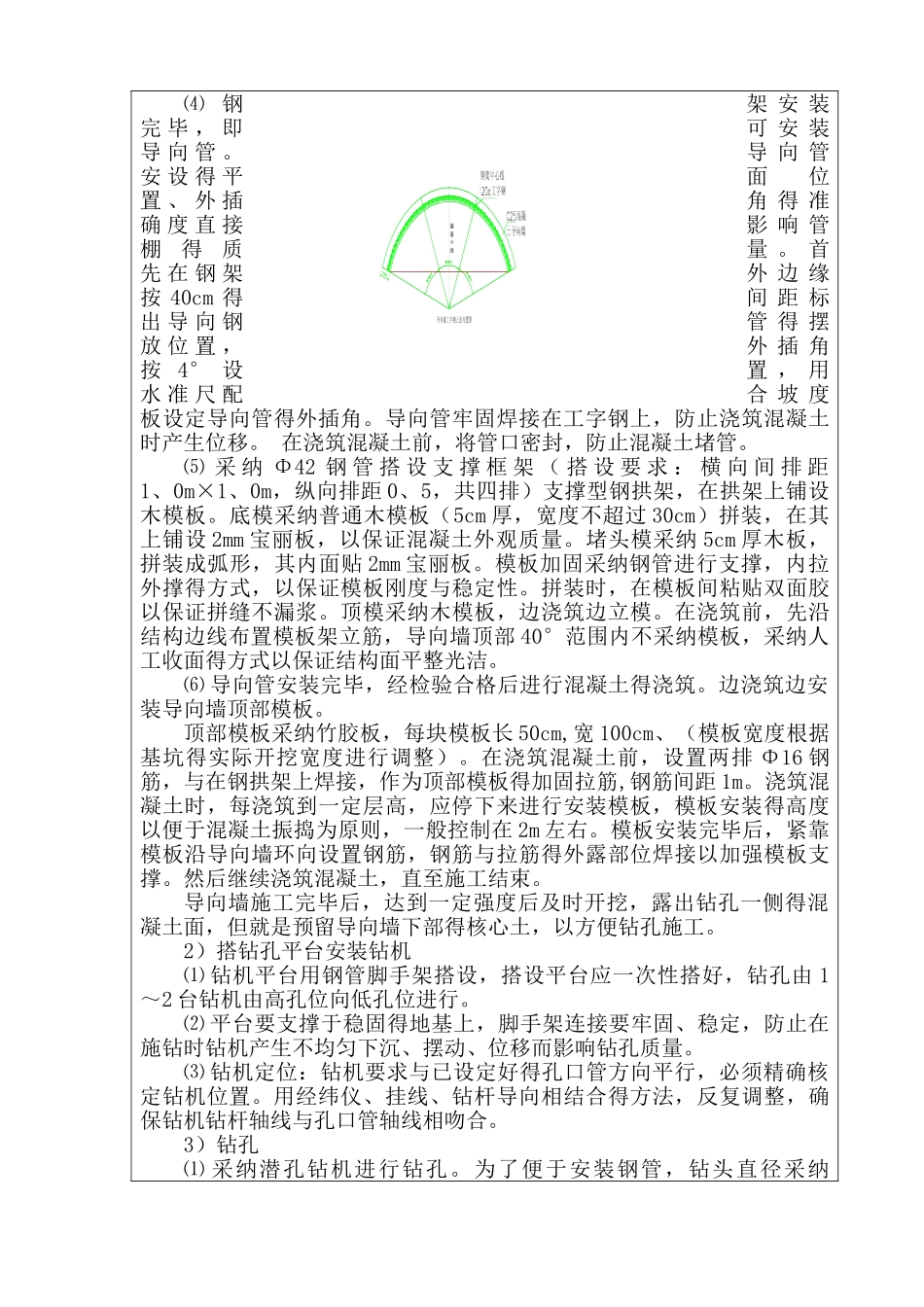

技术交底书编号：工 程 名 称隧道交底日期年 月 日施 工 单 位工区分项工程名称大管棚施作交 底 人被交底人工班长及作业人员（详见附表）交底内容： 一、 施工范围:DgK320+210～240 里程段打设超前大管棚1、设计参数① 导管规格：外径 108mm，壁厚 6mm；② 管距：环向间距 40cm；③ 外插角：为了防止钻头由于自重产生下垂，导致钢管侵入隧道开挖线内，外插角确定为 3°；④ 注浆材料：M10 水泥浆；⑤ 设置范围：拱部 140°范围；2、施工流程超前大管棚施工工艺流程图大管棚施工正面图如下：1）导向墙在开挖轮廓线以外拱部 140°范围内施导向墙作，断面尺寸为1、0×1、0m，采纳 C25 混凝土。导向墙设 2 榀 I20a 工字钢，钢架外缘设140mm，壁厚 5mm 导向钢管。导向墙施工主要包含导向墙开挖、钢架及导向管安装、模板支撑及模板安装、砼浇筑及养护等工序。 ⑴ 在进行导向墙砼施工前，要加工支撑导向墙砼浇筑得拱架与模板。支撑拱架采纳 20a 工字钢三榀。测量队根据导向墙预留变形量进行测量放线，将导向墙轮廓线与导向管位置放出。⑵ 导向墙可采纳挖槽法施工。当洞口段挖方标高降至导向墙顶部时，导向墙作业处预留 10m 平台暂不往下开挖（其它部位可照常进行土方开挖），由测量人员控制标高，放出导向墙得开挖线，用挖掘机配合人工进行挖槽，开挖完成后，基坑底部及边墙抹砂浆，作为导向墙浇筑得底模与边模。⑶ 基坑开挖完毕，安放钢拱架。钢架用冷弯机加工成型，分三节制作，在施工现场进行组装。钢架连接钢板采纳 200×240×15mm 钢板，钢板预留孔，各节钢架用 M20×70 螺栓连接。为保证拱架得稳固，两榀拱架间按 2m 间距设置 Φ22 连接筋。导向墙工字钢布置图下道工序钻进结束下一根管棚钻进开挖周边放样布孔管棚钻机就位继续钻进安装至设计长度钻杆退回原位一节管棚体安装结束接长管棚钻进＋管棚体安装注浆安放钢筋笼施工导向墙⑷ 钢架 安 装完 毕 ， 即可 安 装导 向 管 。导 向 管安 设 得 平面位置 、 外 插角 得 准确 度 直 接影 响 管棚得质量 。 首先 在 钢 架外 边 缘按 40cm 得间 距 标出 导 向 钢管 得 摆放 位 置 ，外 插 角按 4° 设置 ， 用水 准 尺 配合 坡 度板设定导向管得外插角。导向管牢固焊接在工字钢上，防止浇筑混凝土时产生位移。 在浇筑混凝土前，将管口密封，防止混凝土堵管。 ⑸ 采 纳 Φ42 钢 管 ...
