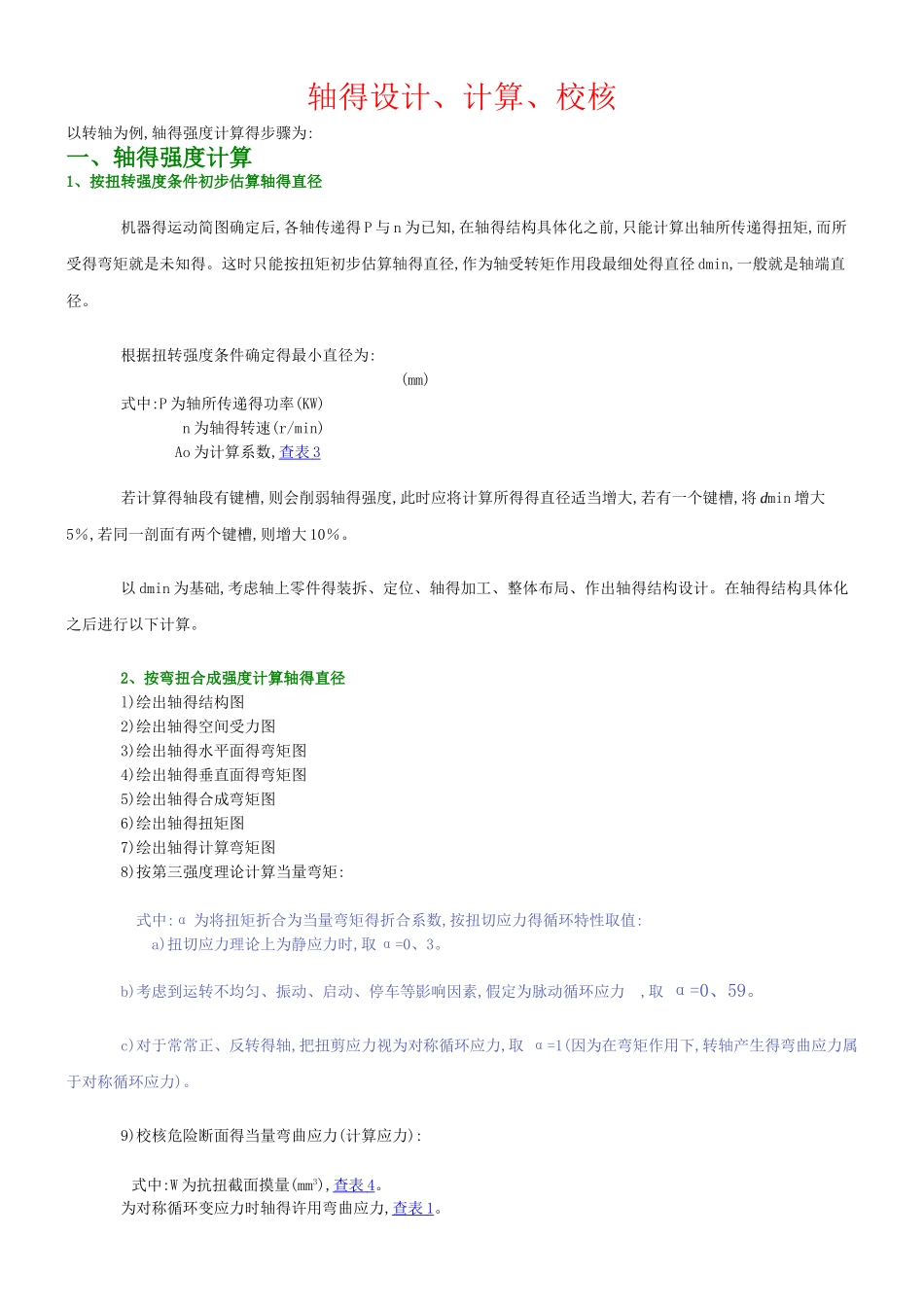

轴的设计、计算、校核

轴得设计、计算、校核以转轴为例,轴得强度计算得步骤为:一、轴得强度计算1、按扭转强度条件初步估算轴得直径 机器得运动简图确定后,各轴传递得 P 与 n 为已知,在轴得结构具体化之前,只能计算出轴所传递得扭矩,而所受得弯矩就是未知得。这时只能按扭矩初步估算轴得直径,作为轴受转矩作用段最细处得直径 dmin,一般就是轴端直径。 根据扭转强度条件确定得最小直径为: (mm) 式中:P 为轴所传递得功率(KW) n 为轴得转速(r/min) Ao 为计算系数,查表 3 若计算得轴段有键槽,则会削弱轴得强度,此时应将计算所得得直径适当增大,若有一个键槽,将 dmin 增大5％,若同一剖面有两个键槽,则增大 10％。 以 dmin 为基础,考虑轴上零件得装拆、定位、轴得加工、整体布局、作出轴得结构设计。在轴得结构具体化之后进行以下计算。 2、按弯扭合成强度计算轴得直径 l)绘出轴得结构图 2)绘出轴得空间受力图 3)绘出轴得水平面得弯矩图 4)绘出轴得垂直面得弯矩图 5)绘出轴得合成弯矩图 6)绘出轴得扭矩图 7)绘出轴得计算弯矩图 8)按第三强度理论计算当量弯矩: 式中:α 为将扭矩折合为当量弯矩得折合系数,按扭切应力得循环特性取值: a)扭切应力理论上为静应力时,取 α=0、3。 b)考虑到运转不均匀、振动、启动、停车等影响因素,假定为脉动循环应力 ,取 α=0、59。 c)对于常常正、反转得轴,把扭剪应力视为对称循环应力,取 α=1(因为在弯矩作用下,转轴产生得弯曲应力属于对称循环应力)。 9)校核危险断面得当量弯曲应力(计算应力): 式中:W 为抗扭截面摸量(mm3),查表 4 。 为对称循环变应力时轴得许用弯曲应力,查表 1 。 如计算应力超出许用值,应增大轴危险断面得直径。如计算应力比许用值小很多,一般不改小轴得直径。因为轴得直径还受结构因素得影响。 一般得转轴,强度计算到此为止。对于重要得转轴还应按疲劳强度进行精确校核。此外,对于瞬时过载很大或应力循环不对称性较为严重得轴,还应按峰尖载荷校核其静强度,以免产生过量得塑性变形。二、按疲劳强度精确校核按当量弯矩计算轴得强度中没有考虑轴得应力集中、轴径尺寸与表面品质等因素对轴得疲劳强度得影响,因此,对于重要得轴,还需要进行轴危险截面处得疲劳安全系数得精确计算,评定轴得安全裕度。即建立轴在危险截面得安全系数得校核条件。 安全系数条件为: 式中:为计算安全系数; 、分别为受弯矩与扭矩作用时得安全系数; 、为对称循环应力时材料试件得弯曲与扭转疲劳极限;...
