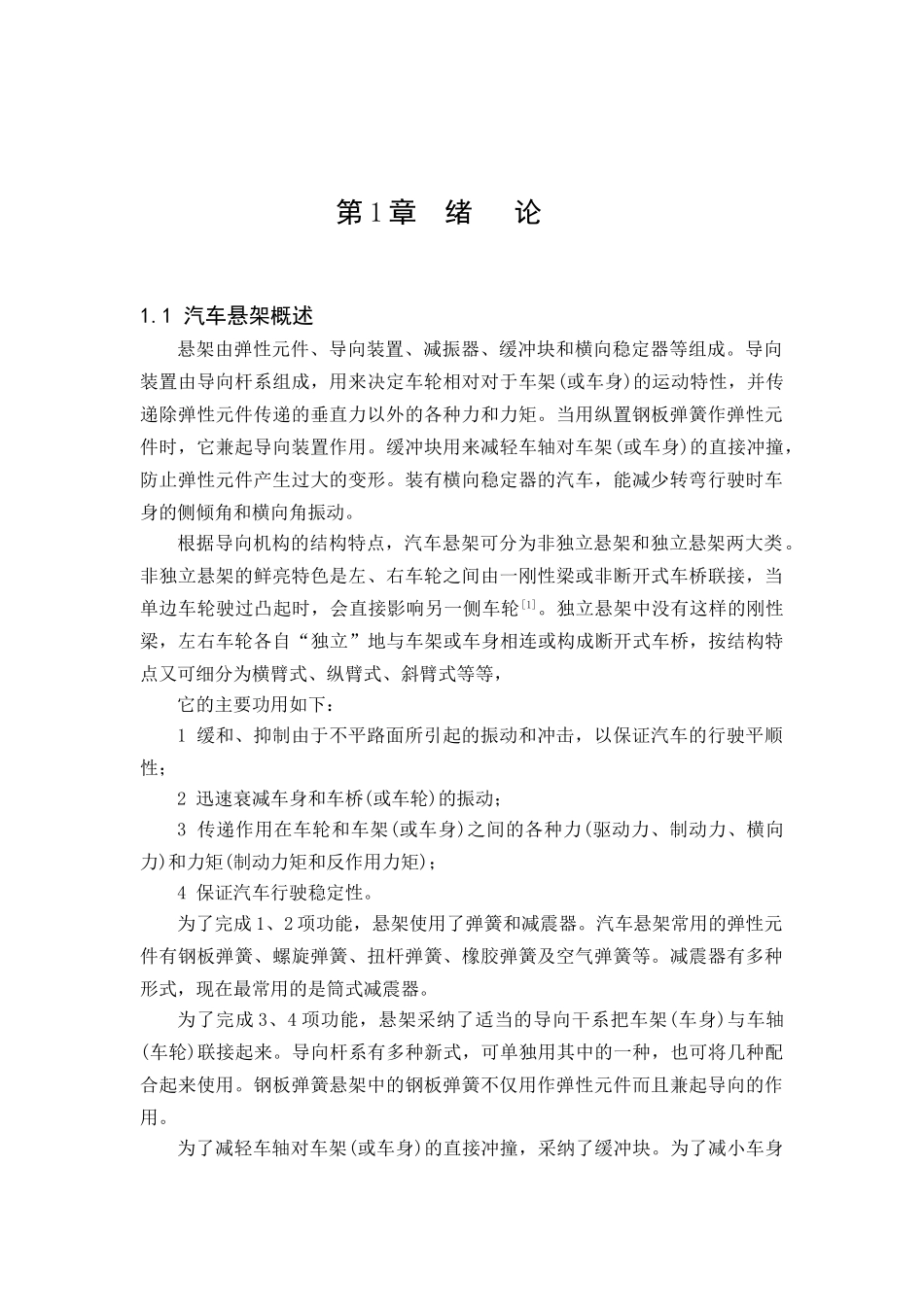

第 1 章 绪 论1.1 汽车悬架概述悬架由弹性元件、导向装置、减振器、缓冲块和横向稳定器等组成。导向装置由导向杆系组成，用来决定车轮相对对于车架(或车身)的运动特性，并传递除弹性元件传递的垂直力以外的各种力和力矩。当用纵置钢板弹簧作弹性元件时，它兼起导向装置作用。缓冲块用来减轻车轴对车架(或车身)的直接冲撞，防止弹性元件产生过大的变形。装有横向稳定器的汽车，能减少转弯行驶时车身的侧倾角和横向角振动。根据导向机构的结构特点，汽车悬架可分为非独立悬架和独立悬架两大类。非独立悬架的鲜亮特色是左、右车轮之间由一刚性梁或非断开式车桥联接，当单边车轮驶过凸起时，会直接影响另一侧车轮[1]。独立悬架中没有这样的刚性梁，左右车轮各自“独立”地与车架或车身相连或构成断开式车桥，按结构特点又可细分为横臂式、纵臂式、斜臂式等等，它的主要功用如下：1 缓和、抑制由于不平路面所引起的振动和冲击，以保证汽车的行驶平顺性；2 迅速衰减车身和车桥(或车轮)的振动；3 传递作用在车轮和车架(或车身)之间的各种力(驱动力、制动力、横向力)和力矩(制动力矩和反作用力矩)；4 保证汽车行驶稳定性。为了完成 1、2 项功能，悬架使用了弹簧和减震器。汽车悬架常用的弹性元件有钢板弹簧、螺旋弹簧、扭杆弹簧、橡胶弹簧及空气弹簧等。减震器有多种形式，现在最常用的是筒式减震器。为了完成 3、4 项功能，悬架采纳了适当的导向干系把车架(车身)与车轴(车轮)联接起来。导向杆系有多种新式，可单独用其中的一种，也可将几种配合起来使用。钢板弹簧悬架中的钢板弹簧不仅用作弹性元件而且兼起导向的作用。为了减轻车轴对车架(或车身)的直接冲撞，采纳了缓冲块。为了减小车身的侧倾角，有的汽车还装有横向稳定杆[2]。钢板弹簧简介钢板弹簧是汽车悬架中应用最广泛的一种弹性元件，它是由若干片等宽但不等长（厚度可以相等，也可以不相等）的合金弹簧片组合而成的一根近似等强度的弹性梁。当钢板弹簧安装在汽车悬架中，所承受的垂直载荷为正向时，各弹簧片都受力变形，有向上拱弯的趋势。这时，车桥和车架便相互靠近。当车桥与车架互相远离时，钢板弹簧所受的正向垂直载荷和变形便逐渐减小，有时甚至会反向。主片卷耳受力严重，是薄弱处，为改善主片卷耳的受力情况，常将第二片末端也弯成卷耳，包在主片卷耳的外面，称为包耳。为了使得在弹性变形时各片有相对滑动的可能，在主片卷耳与第二片包耳之间留有较大的空隙。有些悬架中的...
