轻型货车转向器设计本科学位论文

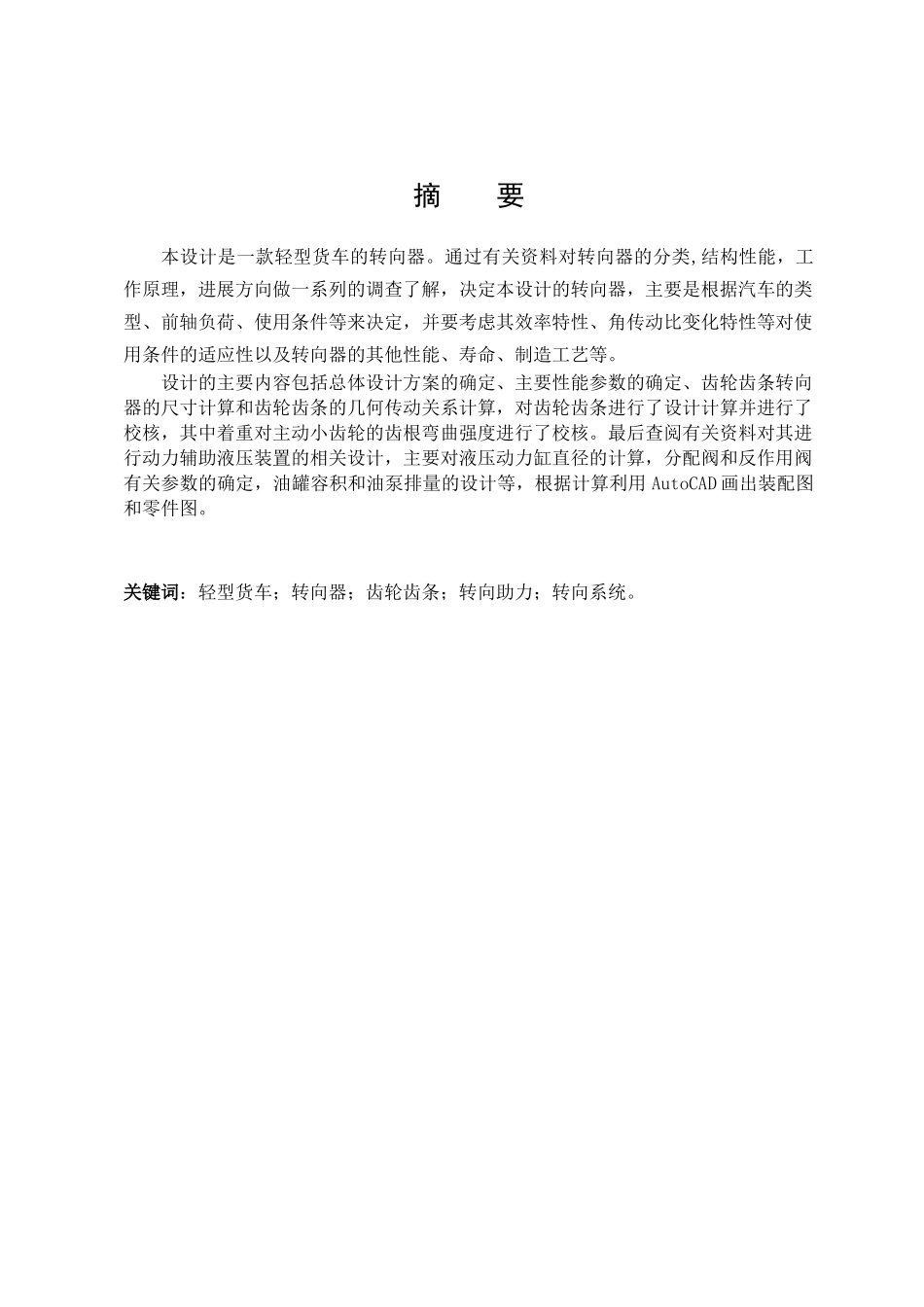

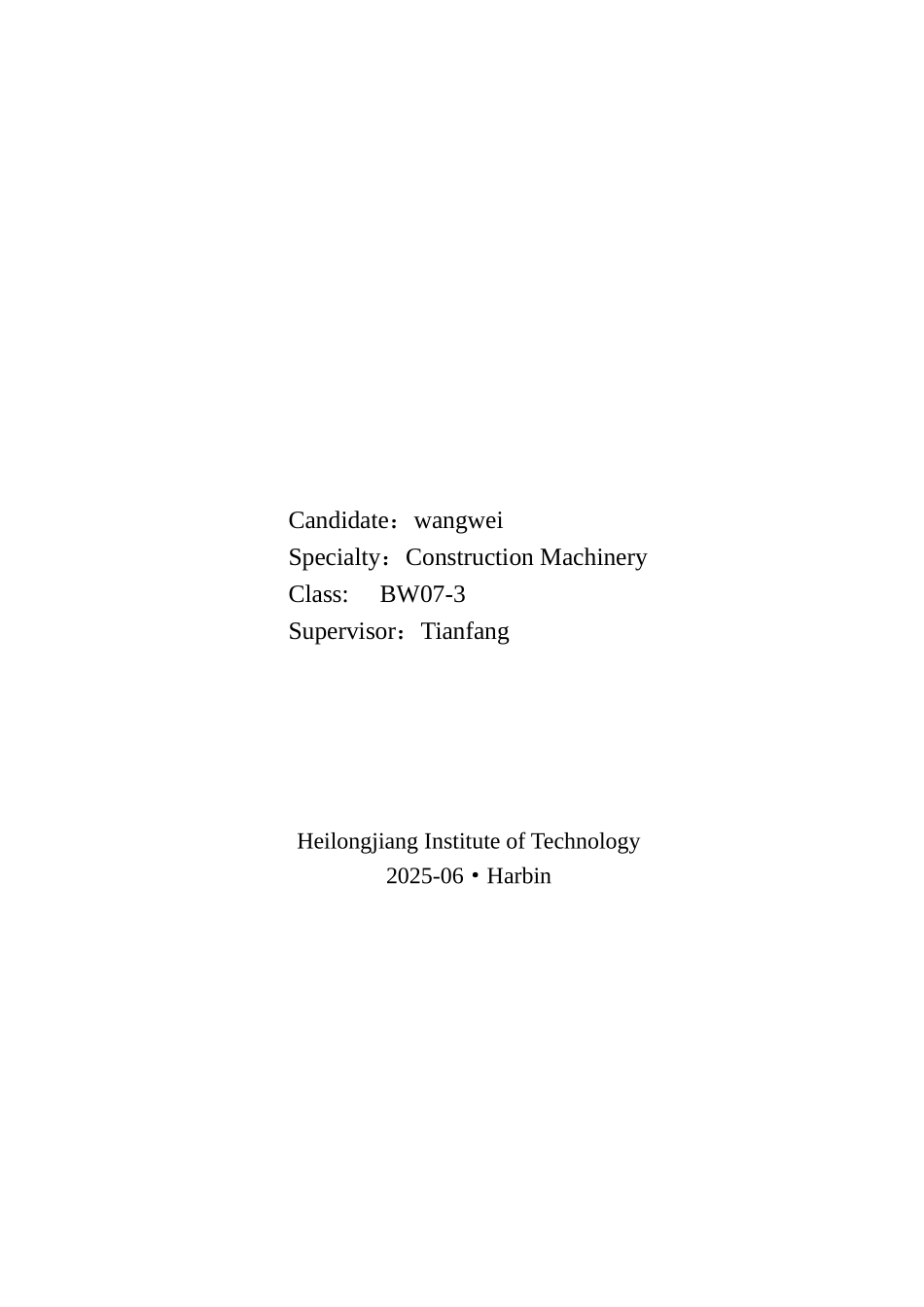

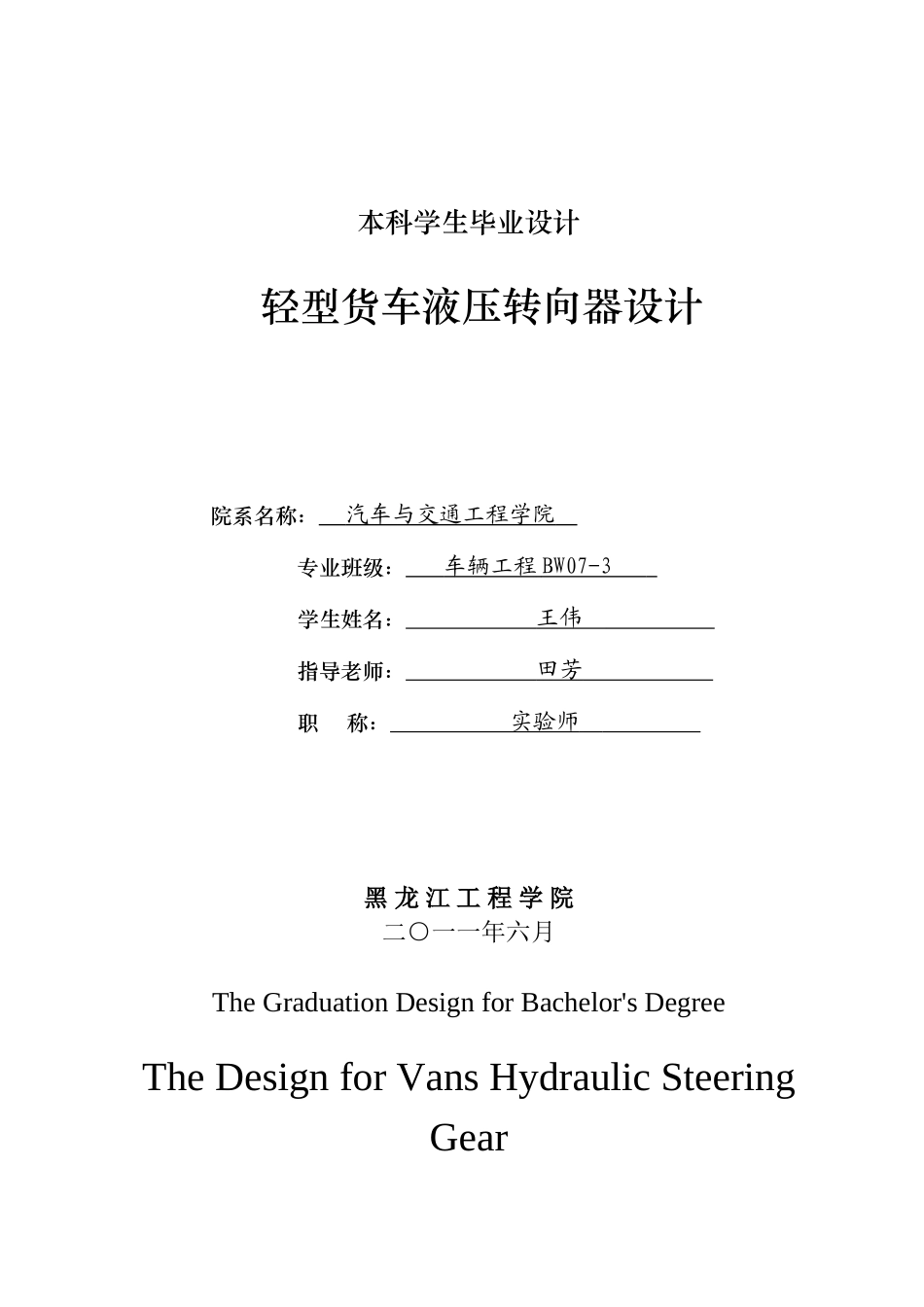

本科学生毕业设计 轻型货车液压转向器设计 院系名称： 汽车与交通工程学院 专业班级： 车辆工程 BW07-3 学生姓名： 王伟 指导老师： 田芳 职 称： 实验师 黑 龙 江 工 程 学 院二○一一年六月The Graduation Design for Bachelor's DegreeThe Design for Vans Hydraulic Steering GearCandidate：wangweiSpecialty：Construction MachineryClass: BW07-3Supervisor：TianfangHeilongjiang Institute of Technology2025-06·Harbin摘 要本设计是一款轻型货车的转向器。通过有关资料对转向器的分类,结构性能，工作原理，进展方向做一系列的调查了解，决定本设计的转向器，主要是根据汽车的类型、前轴负荷、使用条件等来决定，并要考虑其效率特性、角传动比变化特性等对使用条件的适应性以及转向器的其他性能、寿命、制造工艺等。设计的主要内容包括总体设计方案的确定、主要性能参数的确定、齿轮齿条转向器的尺寸计算和齿轮齿条的几何传动关系计算，对齿轮齿条进行了设计计算并进行了校核，其中着重对主动小齿轮的齿根弯曲强度进行了校核。最后查阅有关资料对其进行动力辅助液压装置的相关设计，主要对液压动力缸直径的计算，分配阀和反作用阀有关参数的确定，油罐容积和油泵排量的设计等，根据计算利用 AutoCAD 画出装配图和零件图。关键词：轻型货车；转向器；齿轮齿条；转向助力；转向系统。AbstractThis design is a light wagon steering gear. Through the relevant material to the classification of steering gear, structure performance, principle of work, doing a series of development direction, decided to investigate the design of steering gear, mainly based on the type, front axle load, use conditions to decide, and should consider its efficiency characteristics, Angle changes to use characteristics of transmission ratio of the conditions of the adaptability and other properties, life the products, manufacturing process, etc.Design of the main content including overall design scheme, the main property parameter determination of the determination of the size of the steering gear, gear rack calculation and super-modulus gear...
