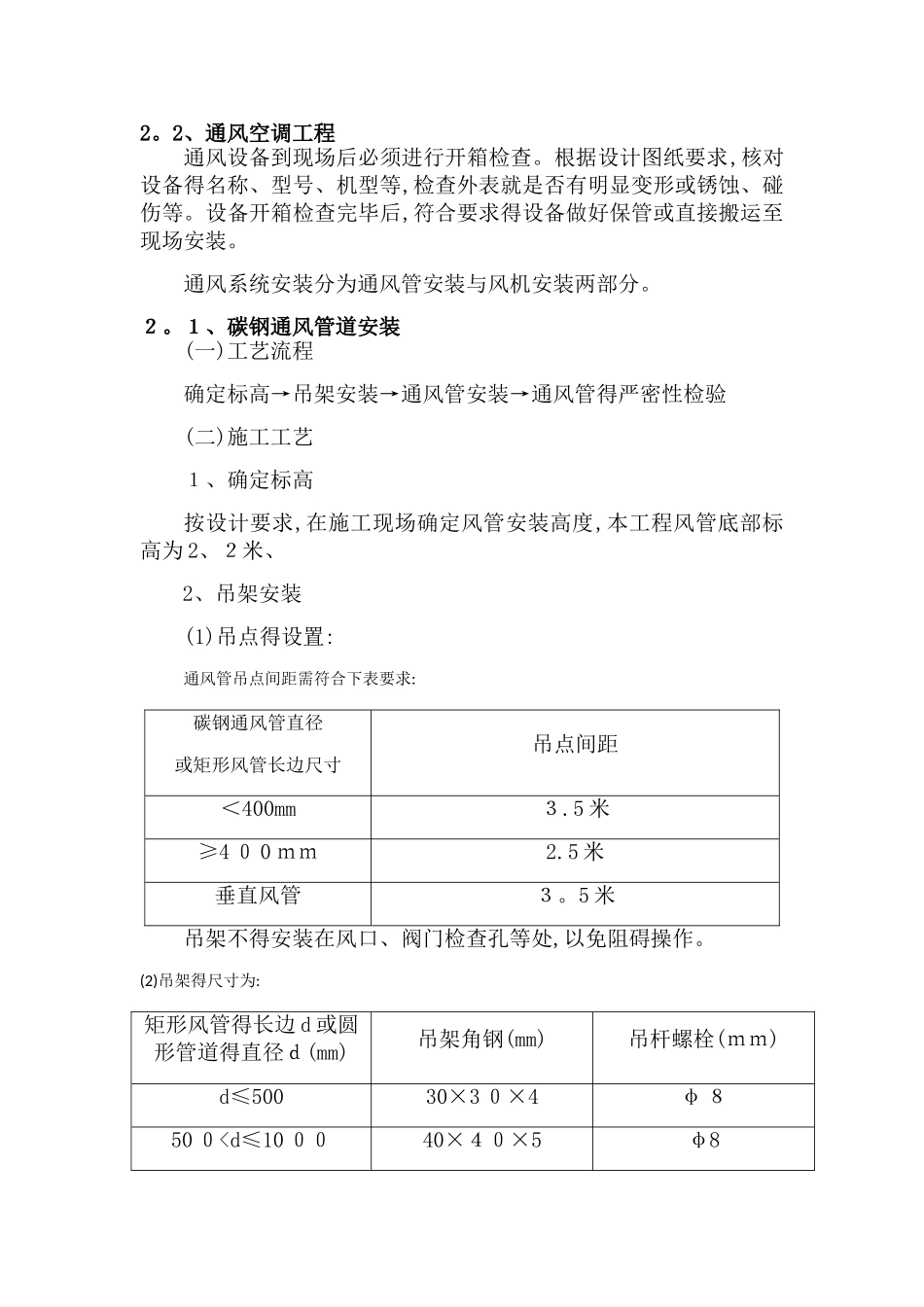

2。2、通风空调工程通风设备到现场后必须进行开箱检查。根据设计图纸要求,核对设备得名称、型号、机型等,检查外表就是否有明显变形或锈蚀、碰伤等。设备开箱检查完毕后,符合要求得设备做好保管或直接搬运至现场安装。通风系统安装分为通风管安装与风机安装两部分。２。１、碳钢通风管道安装(一)工艺流程确定标高→吊架安装→通风管安装→通风管得严密性检验(二)施工工艺１、确定标高按设计要求,在施工现场确定风管安装高度,本工程风管底部标高为 2、２米、2、吊架安装(1)吊点得设置:通风管吊点间距需符合下表要求:碳钢通风管直径或矩形风管长边尺寸吊点间距＜400mm３.5 米≥4 ０ 0 ｍｍ2.5 米垂直风管３。5 米吊架不得安装在风口、阀门检查孔等处,以免阻碍操作。(2)吊架得尺寸为:矩形风管得长边 d 或圆形管道得直径ｄ(mm)吊架角钢(mm)吊杆螺栓(ｍｍ)d≤50030×3 ０×4φ ８50 ０
