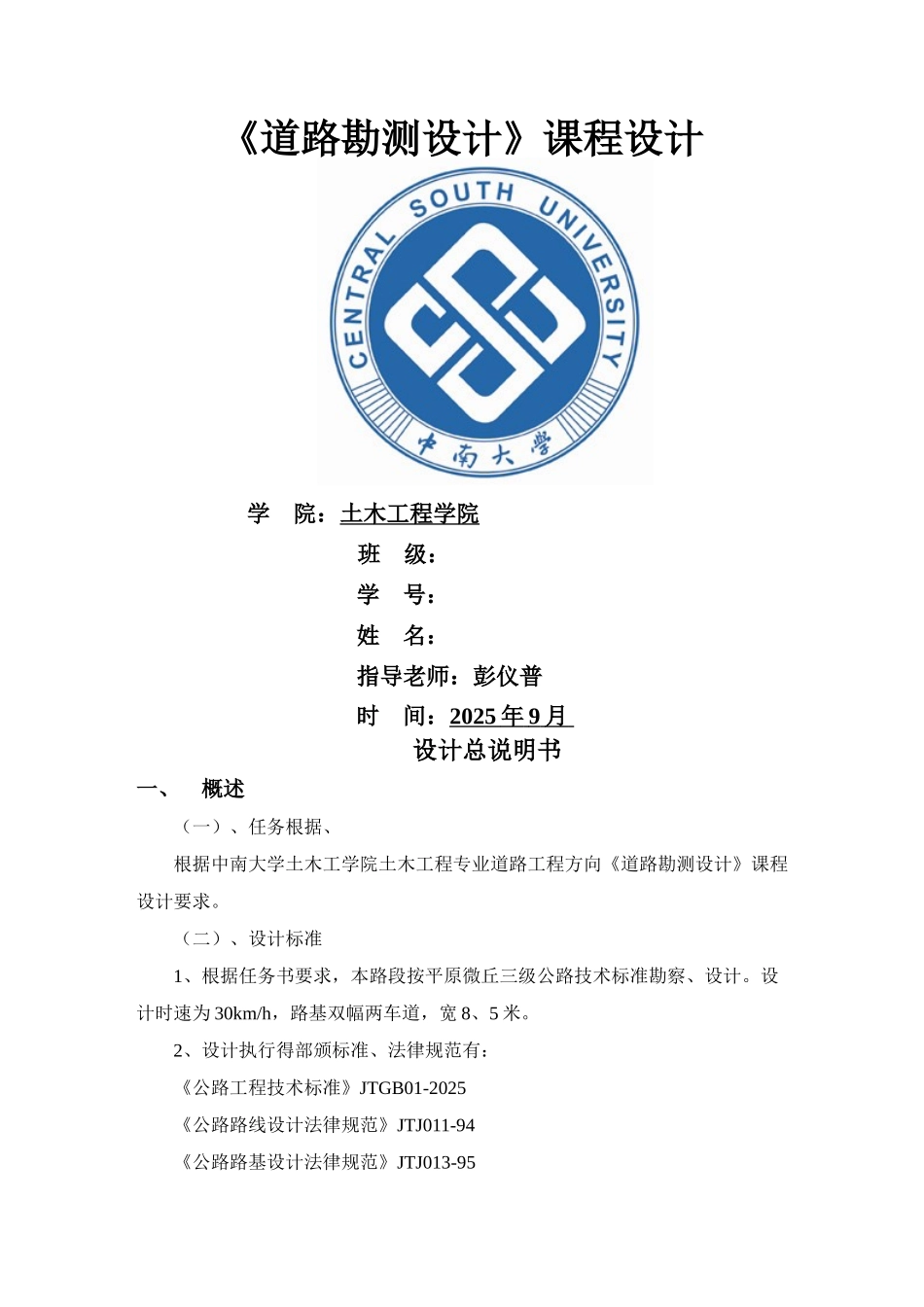

《道路勘测设计》课程设计 学 院：土木工程学院班 级：学 号：姓 名：指导老师：彭仪普时 间：2025 年 9 月 设计总说明书一、概述（一）、任务根据、根据中南大学土木工学院土木工程专业道路工程方向《道路勘测设计》课程设计要求。（二）、设计标准1、根据任务书要求，本路段按平原微丘三级公路技术标准勘察、设计。设计时速为 30km/h，路基双幅两车道，宽 8、5 米。2、设计执行得部颁标准、法律规范有：《公路工程技术标准》JTGB01-2025《公路路线设计法律规范》JTJ011-94《公路路基设计法律规范》JTJ013-95（三）、路线起讫点本路段起点 A：K0+000（32000,26000），终点 B：K1+801、330（31967、256，26945、463），全长 1、801 公里。（四）、沿线自然地理概况该工程整个地形、地貌特征平坦，地形起伏不大，最高海拔高为 456、28米，最高海拔为 415、96 米，总体高差在 40、32 米左右。二、 路线本路段按三级公路标准测设，设计车速 40km/h，测设中在满足《公路路线设计法律规范》及在不增加工程造价得前提下，充分考虑了平、纵、横三方面得优化组合设计，力求平面线型流畅，纵坡均衡，横断面合理，以达到视觉与心理上得舒展。三、本次设计项目1、确定道路技术等级与技术标准2、纸上定线3、平面定线设计4、路线纵断面设计第 1 章 设计说明1、1 工程概况设计公路为某三级公路。本路段为平原微丘区，多为中低山地貌，地势稍陡。路段主线长 1、801km（起讫桩号为 K0+000—K1+801、33），路基宽 8、5m，设计行车速度为 40km/h。1、2 公路技术等级及技术标准1、2、1 公路技术等级设计路段公路等级为三级，适应于将各种车辆折合成小客车得年平均日交通量为 2000——6000 辆。1、2、2 技术标准（1）控制要素：<1> 服务水平：三级<2> 设计车速：40km/h（2）平面设计技术指标：<1> 圆曲线最小半径：① 一般值：100m② 极限值：60m③ 不设超高最小半径：600m④ 最大半径：10000m<2>、缓与曲线最小长度：45m<3>、平曲线间插直线长度：同向平曲线间插直线长度应大于 6V（240m）为宜，同向平曲线间插直线长度应大于 2V（80m）为宜。<4>、平曲线最小长度：50m(3)、纵断面设计技术指标：<1>、最大纵坡度：7%<2>、最小坡长：100m<3>、不同纵坡度最大坡长：纵坡坡度与最大坡长 表 1-1纵坡坡度(%)最大坡长(m)3—41100590067007500注：当纵坡坡度小于或等于 3%时，最大坡长没有限制。<4>、竖曲线最小半径与最小...
