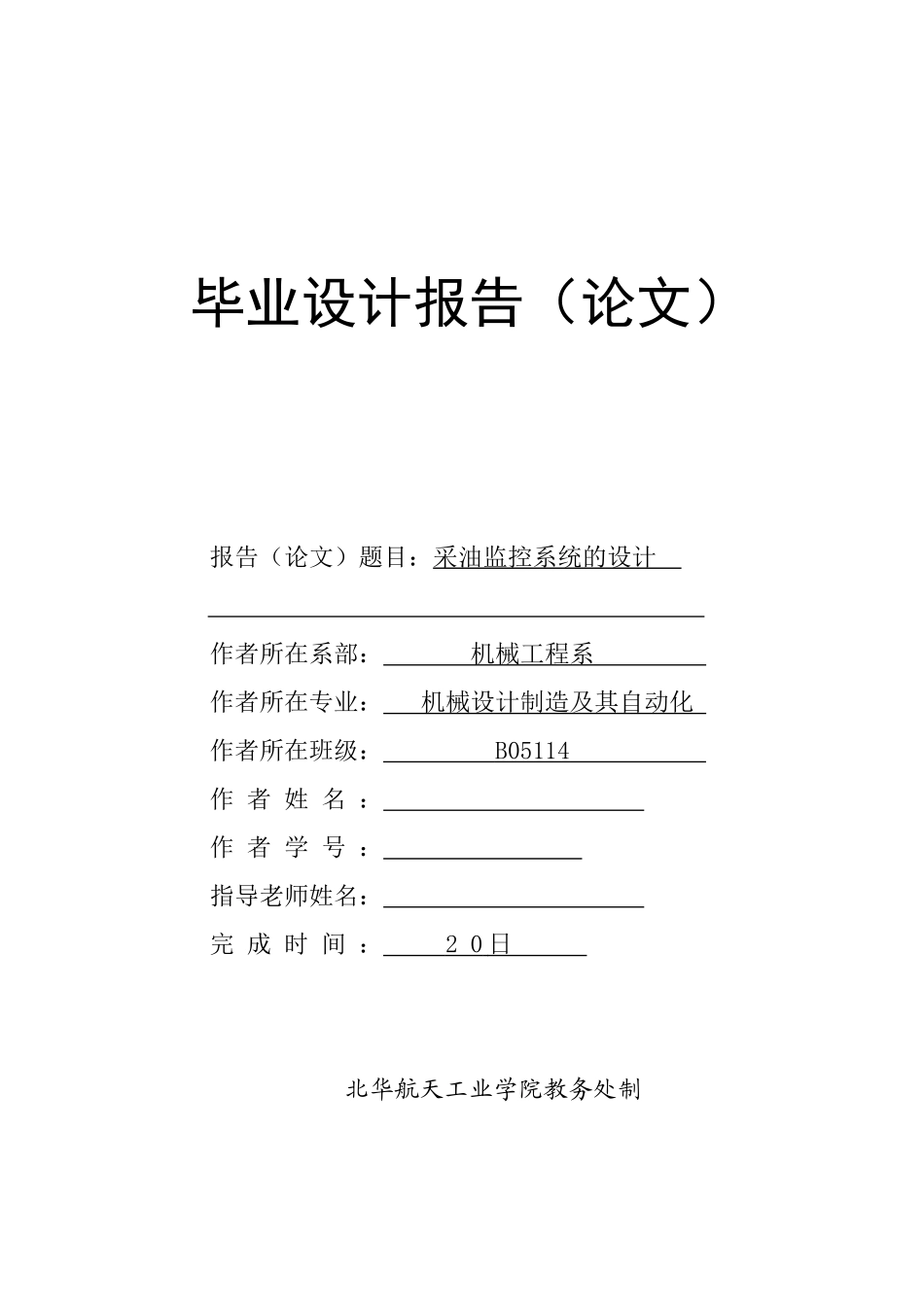

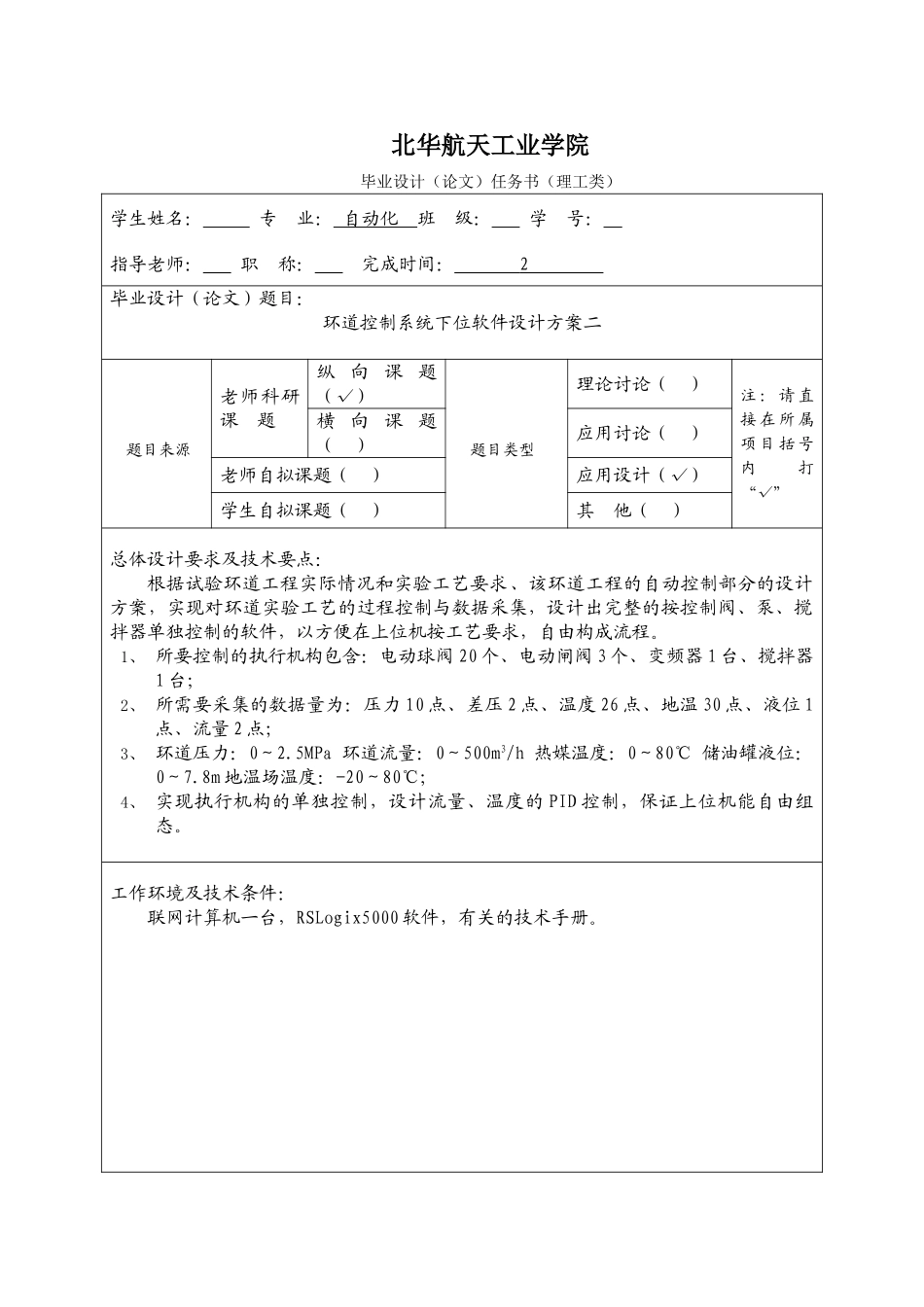

毕业设计报告(论文)报告(论文)题目:采油监控系统的设计 作者所在系部: 机械工程系 作者所在专业: 机械设计制造及其自动化 作者所在班级: B05114 作 者 姓 名 : 作 者 学 号 : 指导老师姓名: 完 成 时 间 : 2 0 日 北华航天工业学院教务处制北华航天工业学院毕业设计(论文)任务书(理工类)学生姓名: 专 业: 自动化 班 级: 学 号: 指导老师: 职 称: 完成时间: 2 毕业设计(论文)题目:环道控制系统下位软件设计方案二题目来源老师科研课 题纵向课题(√)题目类型理论讨论( )注 : 请 直接 在 所 属项 目 括 号内打“√”横向课题( )应用讨论( )老师自拟课题( )应用设计(√)学生自拟课题( )其 他( )总体设计要求及技术要点:根据试验环道工程实际情况和实验工艺要求、该环道工程的自动控制部分的设计方案,实现对环道实验工艺的过程控制与数据采集,设计出完整的按控制阀、泵、搅拌器单独控制的软件,以方便在上位机按工艺要求,自由构成流程。1、 所要控制的执行机构包含:电动球阀 20 个、电动闸阀 3 个、变频器 1 台、搅拌器1 台;2、 所需要采集的数据量为:压力 10 点、差压 2 点、温度 26 点、地温 30 点、液位 1点、流量 2 点;3、 环道压力:0~2.5MPa 环道流量:0~500m3/h 热媒温度:0~80℃ 储油罐液位:0~7.8m 地温场温度:-20~80℃;4、 实现执行机构的单独控制,设计流量、温度的 PID 控制,保证上位机能自由组态。工作环境及技术条件:联网计算机一台,RSLogix5000 软件,有关的技术手册。工作内容及最终成果:1、讨论系统的工作需求;2、分析所用控制阀的控制要求,画出总体流程图和不同种类阀门的分流程图以及 PID 控制流程图;3、进行下位系统的组态和单元整定;4、分配下位 PLC 资源,确定控制、采集用标签;5、完成控制程序的编制;6、做出使用说明书。时间进度安排:1、第七学期第 6 周~第 15 周,查阅资料,完成开题报告、文献综述、外文文献翻译;2、第七学期第 16 周~第 17 周,开题报告批阅、答辩;3、第八学期第 1 周~第 4 周,分析所用控制阀的控制要求,画出总体流程图和不同种类阀门的分流程图以及 PID 控制流程图;4、第八学期第 5 周~第 7 周,进行下位系统的组态和单元整定,分配下位 PLC 资源,确定控制、采集用标签;5、第八学期第 8 周~第 14 ...
