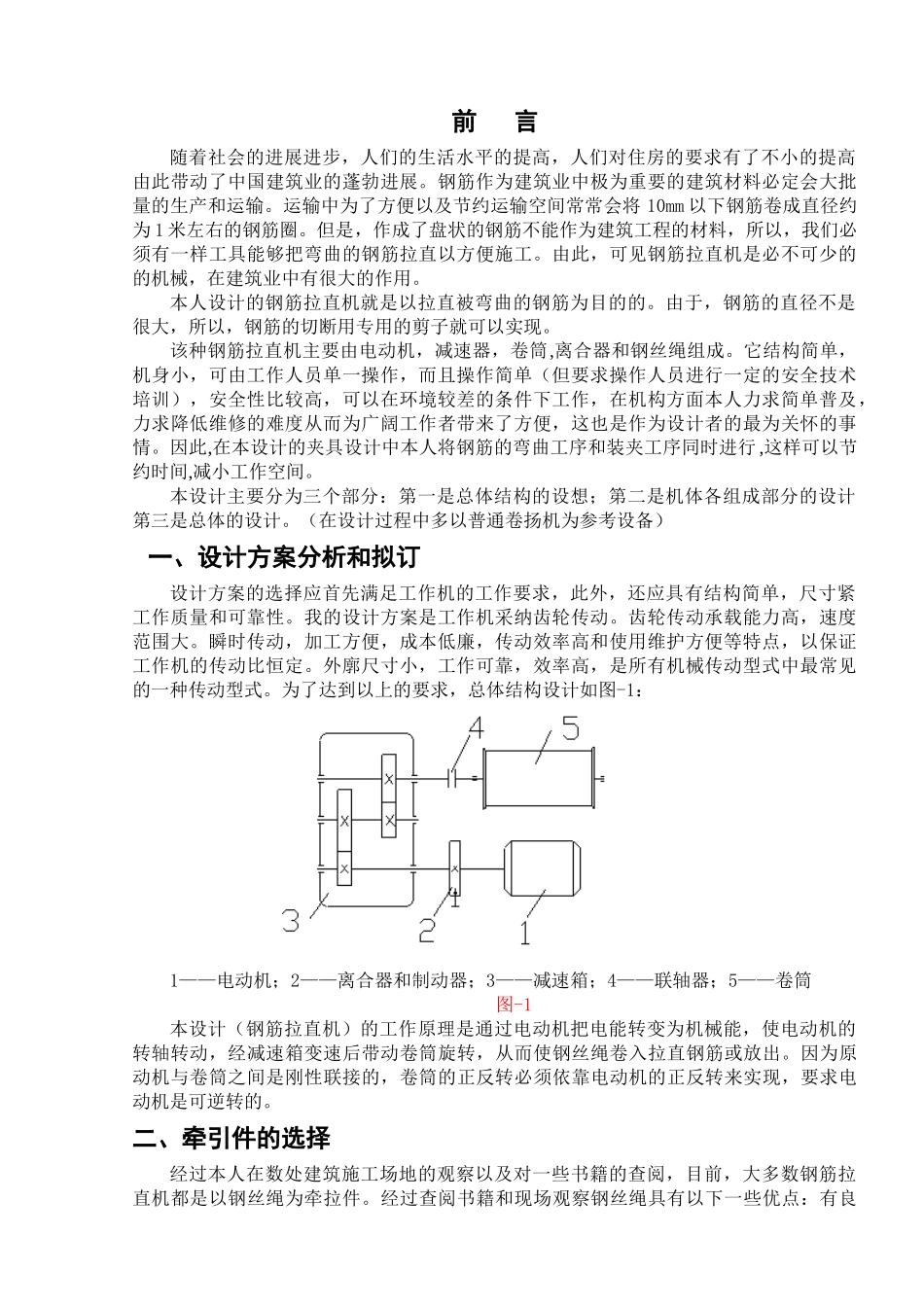

前 言随着社会的进展进步，人们的生活水平的提高，人们对住房的要求有了不小的提高由此带动了中国建筑业的蓬勃进展。钢筋作为建筑业中极为重要的建筑材料必定会大批量的生产和运输。运输中为了方便以及节约运输空间常常会将 10mm 以下钢筋卷成直径约为 1 米左右的钢筋圈。但是，作成了盘状的钢筋不能作为建筑工程的材料，所以，我们必须有一样工具能够把弯曲的钢筋拉直以方便施工。由此，可见钢筋拉直机是必不可少的的机械，在建筑业中有很大的作用。本人设计的钢筋拉直机就是以拉直被弯曲的钢筋为目的的。由于，钢筋的直径不是很大，所以，钢筋的切断用专用的剪子就可以实现。该种钢筋拉直机主要由电动机，减速器，卷筒,离合器和钢丝绳组成。它结构简单，机身小，可由工作人员单一操作，而且操作简单（但要求操作人员进行一定的安全技术培训），安全性比较高，可以在环境较差的条件下工作，在机构方面本人力求简单普及，力求降低维修的难度从而为广阔工作者带来了方便，这也是作为设计者的最为关怀的事情。因此,在本设计的夹具设计中本人将钢筋的弯曲工序和装夹工序同时进行 ,这样可以节约时间,减小工作空间。本设计主要分为三个部分：第一是总体结构的设想；第二是机体各组成部分的设计第三是总体的设计。（在设计过程中多以普通卷扬机为参考设备）一、设计方案分析和拟订设计方案的选择应首先满足工作机的工作要求，此外，还应具有结构简单，尺寸紧工作质量和可靠性。我的设计方案是工作机采纳齿轮传动。齿轮传动承载能力高，速度范围大。瞬时传动，加工方便，成本低廉，传动效率高和使用维护方便等特点，以保证工作机的传动比恒定。外廓尺寸小，工作可靠，效率高，是所有机械传动型式中最常见的一种传动型式。为了达到以上的要求，总体结构设计如图-1：1——电动机；2——离合器和制动器；3——减速箱；4——联轴器；5——卷筒图-1本设计（钢筋拉直机）的工作原理是通过电动机把电能转变为机械能，使电动机的转轴转动，经减速箱变速后带动卷筒旋转，从而使钢丝绳卷入拉直钢筋或放出。因为原动机与卷筒之间是刚性联接的，卷筒的正反转必须依靠电动机的正反转来实现，要求电动机是可逆转的。二、牵引件的选择经过本人在数处建筑施工场地的观察以及对一些书籍的查阅，目前，大多数钢筋拉直机都是以钢丝绳为牵拉件。经过查阅书籍和现场观察钢丝绳具有以下一些优点：有良好的各方向相同的挠性（过卷绕装置时，容易弯曲），承载能力大，经受冲...
