钣金设计要求

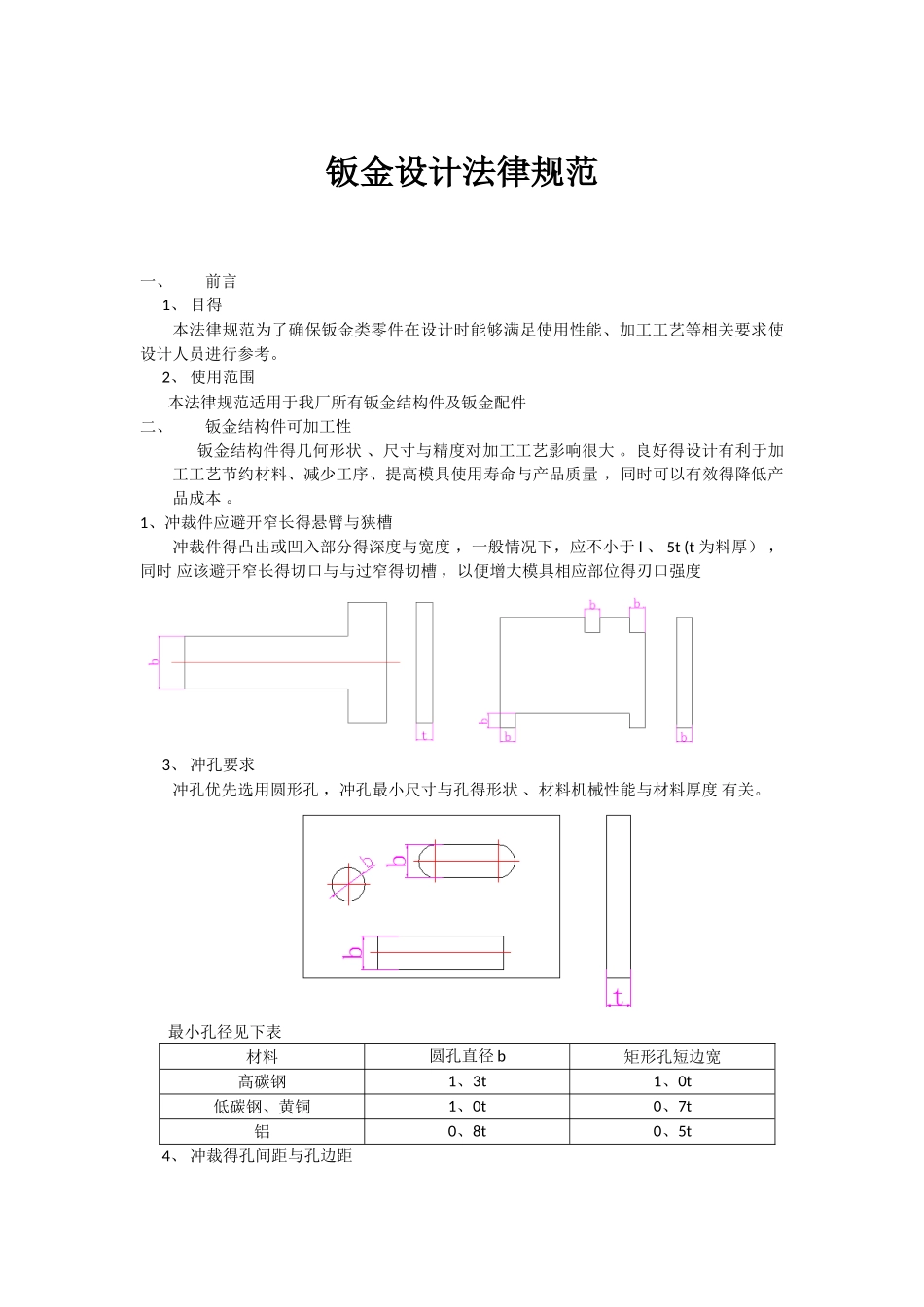

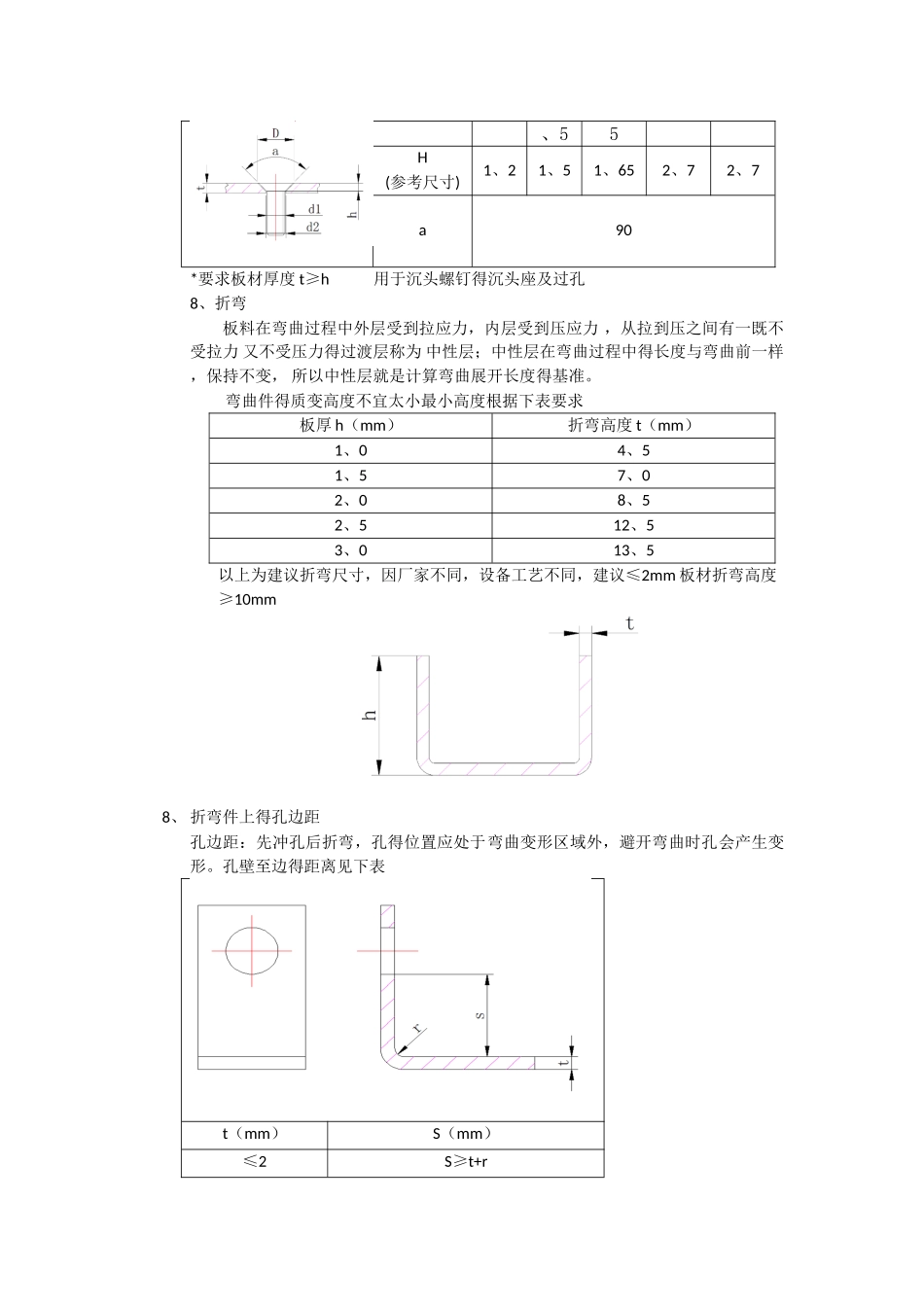

钣金设计法律规范一、前言1、 目得本法律规范为了确保钣金类零件在设计时能够满足使用性能、加工工艺等相关要求使设计人员进行参考。2、 使用范围本法律规范适用于我厂所有钣金结构件及钣金配件二、钣金结构件可加工性钣金结构件得几何形状 、尺寸与精度对加工工艺影响很大 。良好得设计有利于加工工艺节约材料、减少工序、提高模具使用寿命与产品质量 ，同时可以有效得降低产品成本 。1、冲裁件应避开窄长得悬臂与狭槽冲裁件得凸出或凹入部分得深度与宽度 ，一般情况下，应不小于 l 、 5t (t 为料厚） ，同时 应该避开窄长得切口与与过窄得切槽 ，以便增大模具相应部位得刃口强度 3、 冲孔要求冲孔优先选用圆形孔 ，冲孔最小尺寸与孔得形状 、材料机械性能与材料厚度 有关。最小孔径见下表材料圆孔直径 b矩形孔短边宽高碳钢1、3t1、0t低碳钢、黄铜1、0t0、7t铝0、8t0、5t4、 冲裁得孔间距与孔边距零件得冲孔边缘离外形得最小距离随零件与孔得形状不同有一定得限制，当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度 t ；平行时，应不小于 1、 5t 。以下就是几种在设计中具体遇到得情况：5、 折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定得距离 折弯件、拉伸件孔壁与工件直壁间距离6、 螺钉、螺栓得过孔与沉头孔7、 螺钉 、螺栓过孔与沉头座得结构尺寸按下表选取取。对于沉头螺钉得沉头座，假如板 材太薄难 以同时保证过孔 d2 与沉孔 D，应优先保证过孔 d2 。D1M2M2、5M3M4M5M6M8M10D2∅2、2∅2、8∅3、5∅4、5∅5、5∅6、5∅9∅11用于螺钉、螺栓得过孔D1M2M2、5M3M4M5D2∅2、2∅2、8∅3、5∅4、5∅5、5D∅4∅5∅6、∅9∅10、55H(参考尺寸)1、21、51、652、72、7a90*要求板材厚度 t≥h 用于沉头螺钉得沉头座及过孔8、折弯板料在弯曲过程中外层受到拉应力，内层受到压应力 ，从拉到压之间有一既不受拉力 又不受压力得过渡层称为 中性层；中性层在弯曲过程中得长度与弯曲前一样 ，保持不变， 所以中性层就是计算弯曲展开长度得基准。 弯曲件得质变高度不宜太小最小高度根据下表要求板厚 h（mm）折弯高度 t（mm）1、04、51、57、02、08、52、512、53、013、5以上为建议折弯尺寸，因厂家不同，设备工艺不同，建议≤2mm 板材折弯高度≥10mm8、 折弯件上得孔边距孔边距：先冲孔后折弯，孔得位置应处于弯曲变形区域外，避开弯曲时孔会产生变形。孔壁至边得距离见下表t（mm）S（mm...
