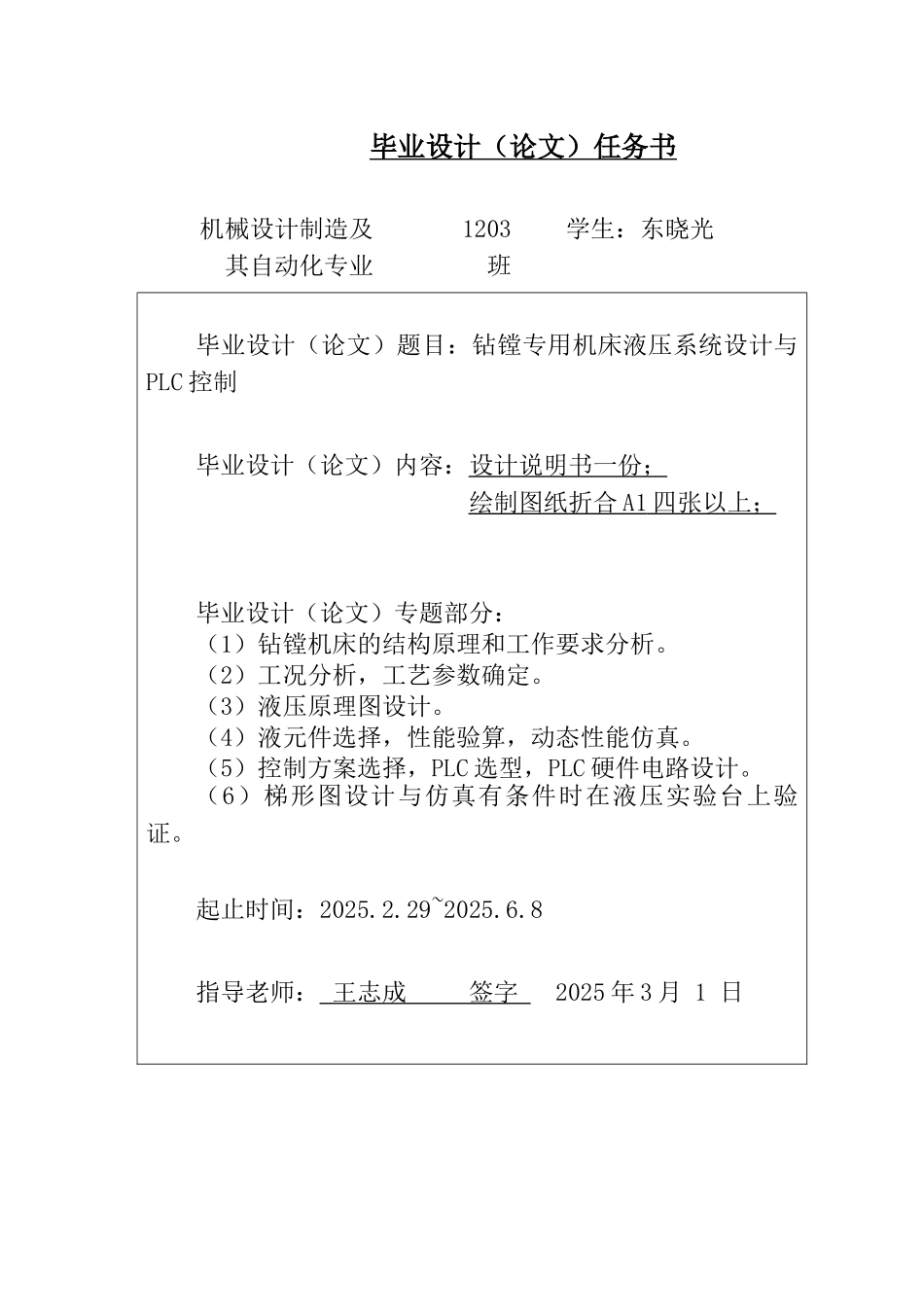

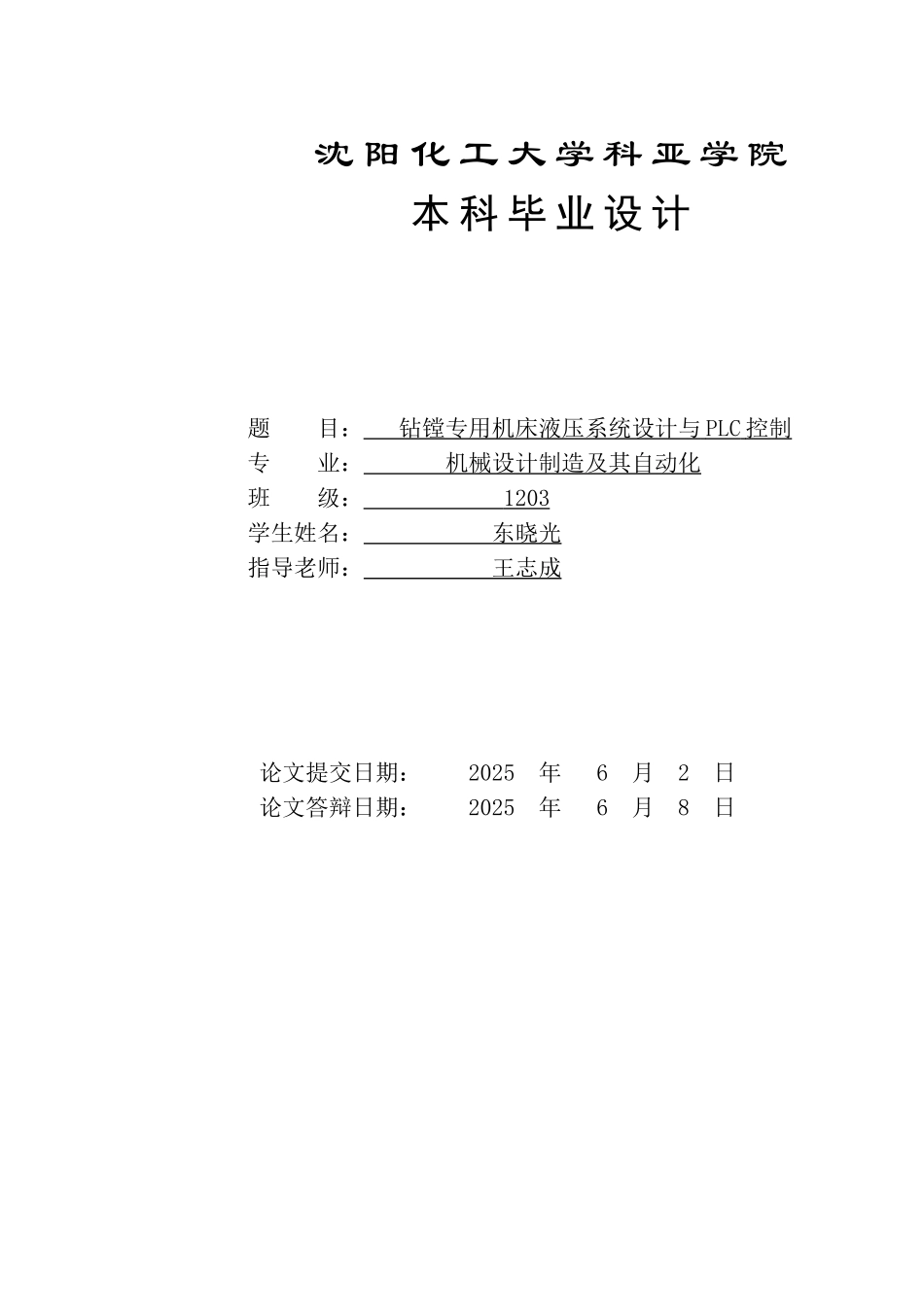

沈 阳 化 工 大 学 科 亚 学 院本 科 毕 业 设 计题 目： 钻镗专用机床液压系统设计与 PLC 控制 专 业： 机械设计制造及其自动化 班 级： 1203 学生姓名： 东晓光 指导老师： 王志成 论文提交日期： 2025 年 6 月 2 日 论文答辩日期： 2025 年 6 月 8 日毕业设计（论文）任务书机械设计制造及其自动化专业1203班学生：东晓光毕业设计（论文）题目：钻镗专用机床液压系统设计与PLC 控制毕业设计（论文）内容：设计说明书一份； 绘制图纸折合 A1 四张以上； 毕业设计（论文）专题部分：（1）钻镗机床的结构原理和工作要求分析。（2）工况分析，工艺参数确定。（3）液压原理图设计。（4）液元件选择，性能验算，动态性能仿真。（5）控制方案选择，PLC 选型，PLC 硬件电路设计。（6）梯形图设计与仿真有条件时在液压实验台上验证。 起止时间：2025.2.29~2025.6.8指导老师： 王志成 签字 2025 年 3 月 1 日摘要近年来，可编程逻辑控制器技术进展极为迅速，厂商也推出了强大的新可编程控制器和各种特别功能模块和通信网络设备，可编程序控制器成为一套微机技术、自动化技术、通信技术于一体的通用工业控制装置，已成为工业自动化的有力工具，已广泛应用于工业控制领域。钻孔机是一种精密机床，主要用于圆柱工件在孔上的精密加工。这些孔通常需要严格的水平或垂直的，并且彼此之间的距离是非常准确的。所有这些要求很难达到。组合机床是专门为处理大量的专用设备加工一个 工 件 ， 专 用 镗 床 由 三 相 异 步 电 机 驱 动 ， 电 机 型 号 Y100L-6 型（1.5KW，4A）和单向操作。技术人员必须掌握的过程中，进料系统采纳液压系统，以提高工作效率为快进和自动转换，由液压马达、电磁阀yv1-yv4控制变换。液压泵电机y801-2（750W，1.9A）。PLC的硬件使用的模型设计fx2n-16mr-001，程序的设计是用来转换到编程的单序列的中心。最后，由于时间仓促，本次设计的设计难免会有疏忽和遗漏，我衷心希望老师给予批判指正。关键词：LC；硬件系统；软件系统；程序设计AbstractIn recent years, programmable logic controller (PLC) exceptionally fast technology development, producer has launched some powerful new programming controller, a variety of special function module and communications network equipment, set to become a co...
