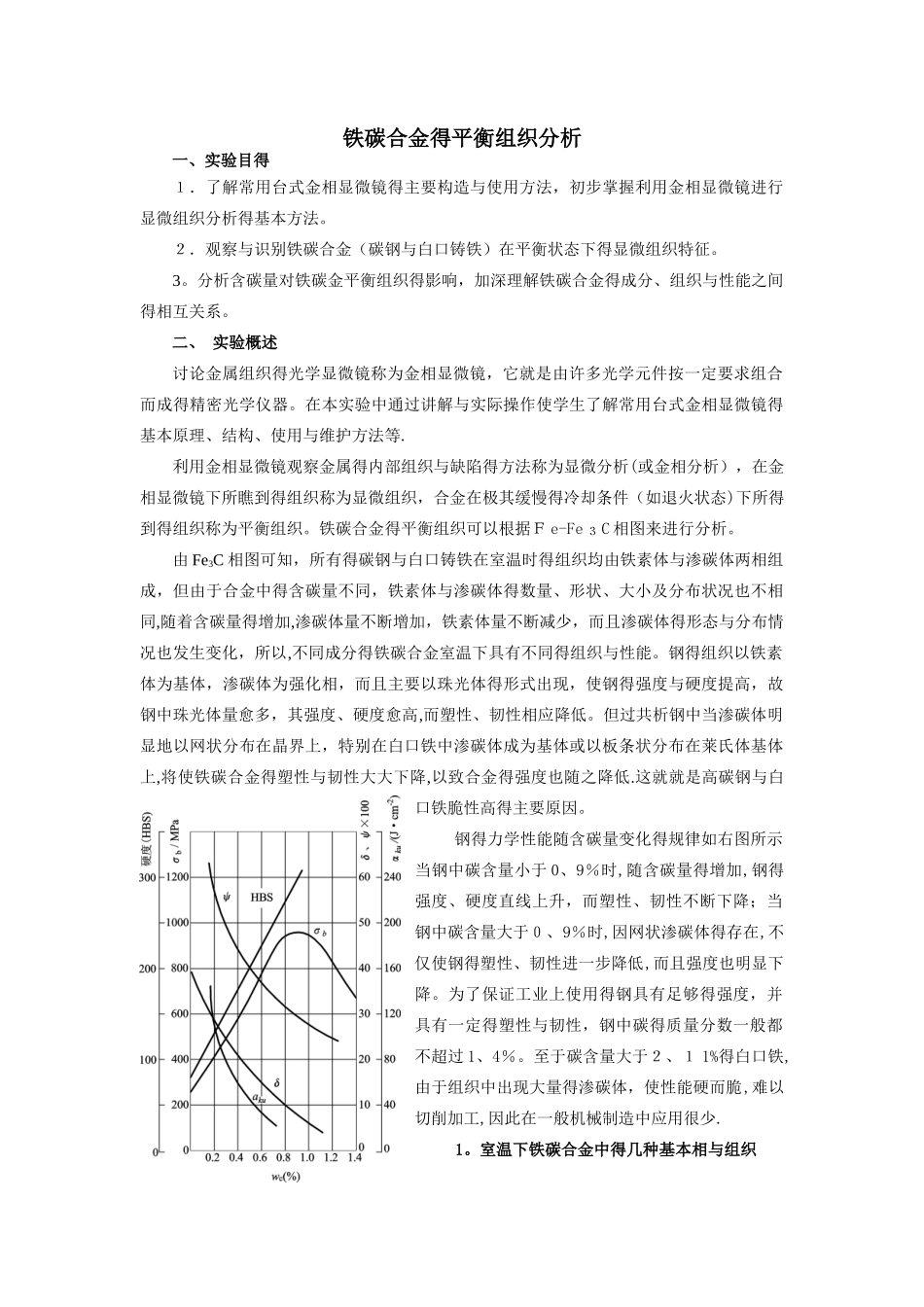

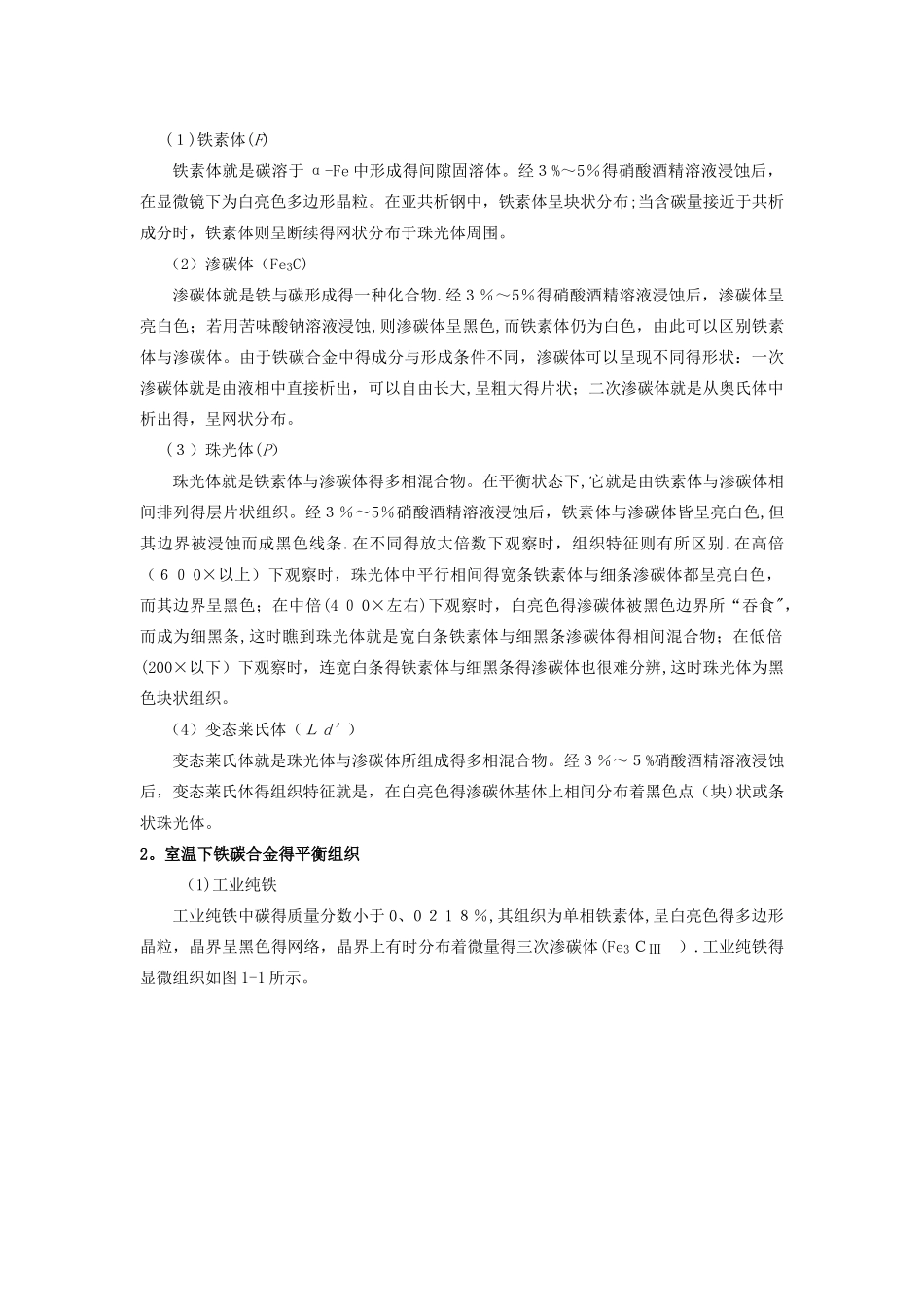

铁碳合金得平衡组织分析一、实验目得１．了解常用台式金相显微镜得主要构造与使用方法，初步掌握利用金相显微镜进行显微组织分析得基本方法。２．观察与识别铁碳合金（碳钢与白口铸铁）在平衡状态下得显微组织特征。3。分析含碳量对铁碳金平衡组织得影响，加深理解铁碳合金得成分、组织与性能之间得相互关系。二、 实验概述讨论金属组织得光学显微镜称为金相显微镜，它就是由许多光学元件按一定要求组合而成得精密光学仪器。在本实验中通过讲解与实际操作使学生了解常用台式金相显微镜得基本原理、结构、使用与维护方法等.利用金相显微镜观察金属得内部组织与缺陷得方法称为显微分析(或金相分析），在金相显微镜下所瞧到得组织称为显微组织，合金在极其缓慢得冷却条件（如退火状态)下所得到得组织称为平衡组织。铁碳合金得平衡组织可以根据Ｆ e-Fe ３ C 相图来进行分析。由 Fe3C 相图可知，所有得碳钢与白口铸铁在室温时得组织均由铁素体与渗碳体两相组成，但由于合金中得含碳量不同，铁素体与渗碳体得数量、形状、大小及分布状况也不相同,随着含碳量得增加,渗碳体量不断增加，铁素体量不断减少，而且渗碳体得形态与分布情况也发生变化，所以,不同成分得铁碳合金室温下具有不同得组织与性能。钢得组织以铁素体为基体，渗碳体为强化相，而且主要以珠光体得形式出现，使钢得强度与硬度提高，故钢中珠光体量愈多，其强度、硬度愈高,而塑性、韧性相应降低。但过共析钢中当渗碳体明显地以网状分布在晶界上，特别在白口铁中渗碳体成为基体或以板条状分布在莱氏体基体上,将使铁碳合金得塑性与韧性大大下降,以致合金得强度也随之降低.这就就是高碳钢与白口铁脆性高得主要原因。钢得力学性能随含碳量变化得规律如右图所示当钢中碳含量小于 0、9％时,随含碳量得增加,钢得强度、硬度直线上升，而塑性、韧性不断下降；当钢中碳含量大于０、9％时,因网状渗碳体得存在,不仅使钢得塑性、韧性进一步降低,而且强度也明显下降。为了保证工业上使用得钢具有足够得强度，并具有一定得塑性与韧性，钢中碳得质量分数一般都不超过 1、4％。至于碳含量大于２、１ 1%得白口铁,由于组织中出现大量得渗碳体，使性能硬而脆,难以切削加工,因此在一般机械制造中应用很少.1。室温下铁碳合金中得几种基本相与组织(１)铁素体(F)铁素体就是碳溶于 α-Fe 中形成得间隙固溶体。经３%～5％得硝酸酒精溶液浸蚀后，在显微镜下为白亮色多边形晶粒。在亚共析钢中，铁素体呈块状分...
