隧洞衬砌方案

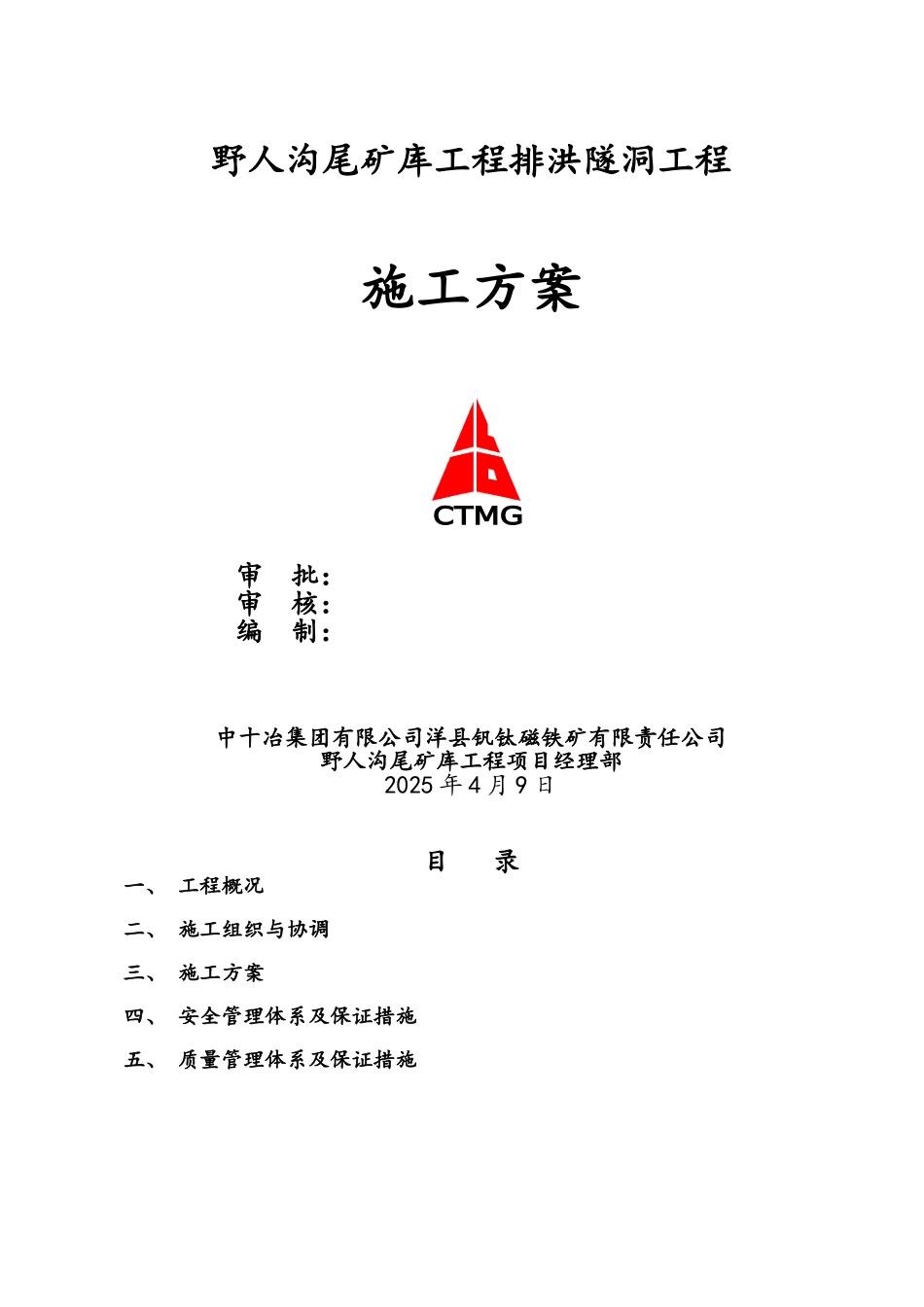

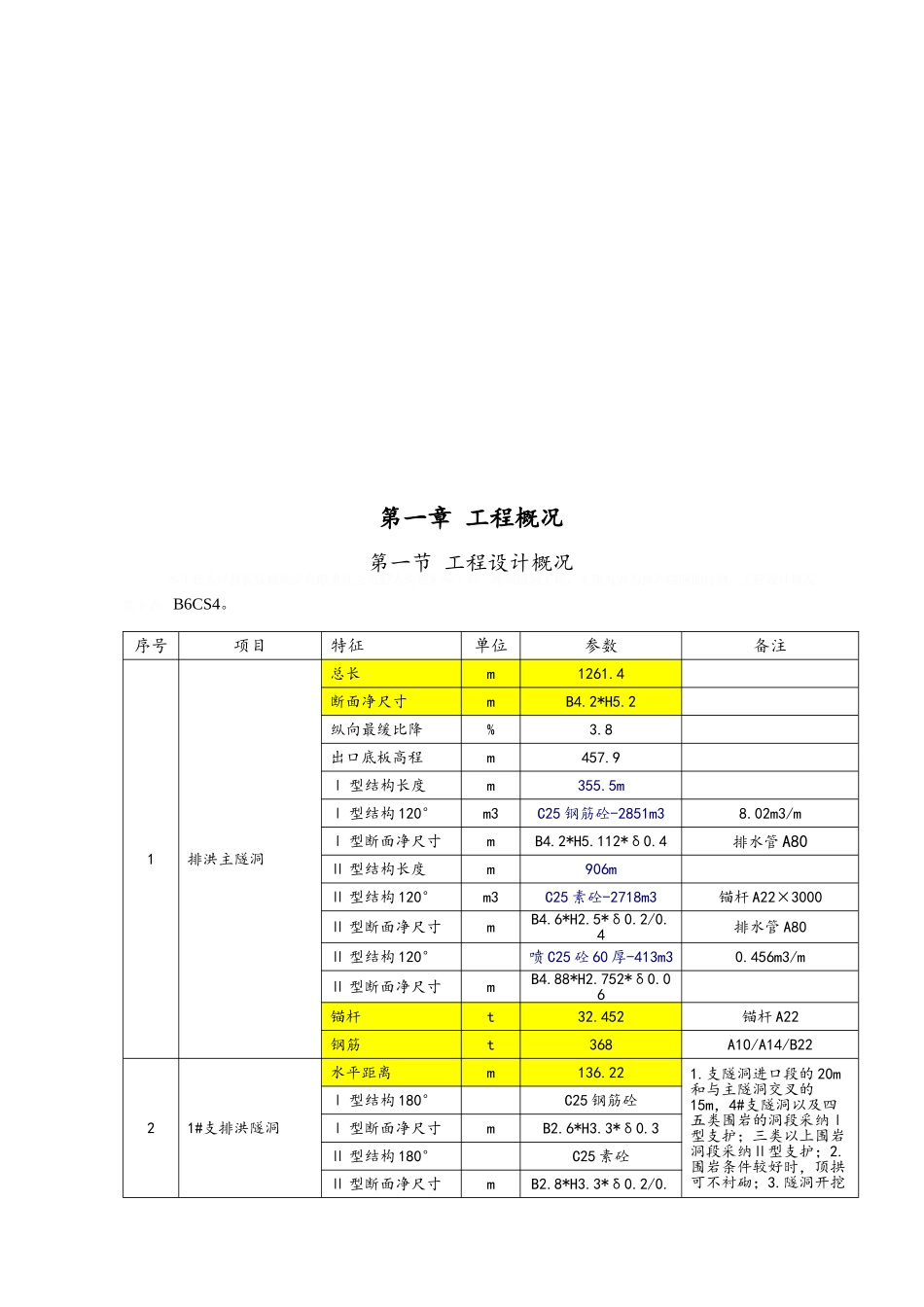

野人沟尾矿库工程排洪隧洞工程施工方案审 批：审 核：编 制：中十冶集团有限公司洋县钒钛磁铁矿有限责任公司野人沟尾矿库工程项目经理部2025 年 4 月 9 日目 录一、 工程概况二、 施工组织与协调三、 施工方案四、 安全管理体系及保证措施五、 质量管理体系及保证措施第一章 工程概况第一节 工程设计概况本工程为洋县钒钛磁铁矿有限责任公司野人沟尾矿库工程—排洪隧洞工程，主要内容为排洪隧洞的衬砌。工程设计概况如下表：B6CS4。序号项目特征单位参数备注1排洪主隧洞总长m1261.4 断面净尺寸mB4.2*H5.2 纵向最缓比降%3.8 出口底板高程m457.9 Ⅰ 型结构长度m355.5m Ⅰ 型结构 120°m3C25 钢筋砼-2851m38.02m3/mⅠ 型断面净尺寸mB4.2*H5.112*δ0.4排水管 A80Ⅱ 型结构长度m906m Ⅱ 型结构 120°m3C25 素砼-2718m3锚杆 A22×3000 Ⅱ 型断面净尺寸mB4.6*H2.5*δ0.2/0.4排水管 A80Ⅱ 型结构 120° 喷 C25 砼 60 厚-413m30.456m3/mⅡ 型断面净尺寸mB4.88*H2.752*δ0.06 锚杆t32.452锚杆 A22 钢筋t368A10/A14/B2221#支排洪隧洞水平距离m136.221.支隧洞进口段的 20m和与主隧洞交叉的15m，4#支隧洞以及四五类围岩的洞段采纳Ⅰ型支护；三类以上围岩洞段采纳Ⅱ型支护；2.围岩条件较好时，顶拱可不衬砌；3.隧洞开挖Ⅰ 型结构 180° C25 钢筋砼Ⅰ 型断面净尺寸mB2.6*H3.3*δ0.3Ⅱ 型结构 180° C25 素砼Ⅱ 型断面净尺寸mB2.8*H3.3*δ0.2/0.06采纳光面爆破，控制超挖，不允许欠挖；4.隧洞每隔 10m、岩性变化处及地质构造带设置伸缩缝，5.采纳整体式衬砌的洞段，衬砌后须进行回填灌浆；6.1#、2#、3#支隧洞以及 4#进口 20m 可不设纵32#支排洪隧洞水平距离m117.8943#支排洪隧洞水平距离m58.0452#3#支排洪隧洞Ⅰ 型结构 180° C25 钢筋砼Ⅰ 型断面净尺寸mB2.6*H3.3*δ0.3Ⅱ 型结构 180° C25 素砼Ⅱ 型断面净尺寸mB2.8*H3.3*δ0.2/0.0664#支排洪隧洞水平距离m99.57结构 180° C25 钢筋砼断面净尺寸mB2.6*H3.3*δ0.3第二节 目前未完工程内容截止目前，已完及未完工程内容与工程量见下表：序号建筑物名称单位工程总量其中备注已完量或内容未完量或内容1排洪主隧洞m1261.4开挖掘进完成隧洞衬砌及出口钢筋砼 C25+喷砼 C2521#支排洪隧洞m136.22开挖掘进完成隧洞衬砌钢筋砼 C25+喷砼 C2532#支排洪隧洞m117.89开挖掘进完成隧洞衬砌钢筋砼 C25+喷砼 C2543#支排洪隧洞m58.04开挖掘进完成...
