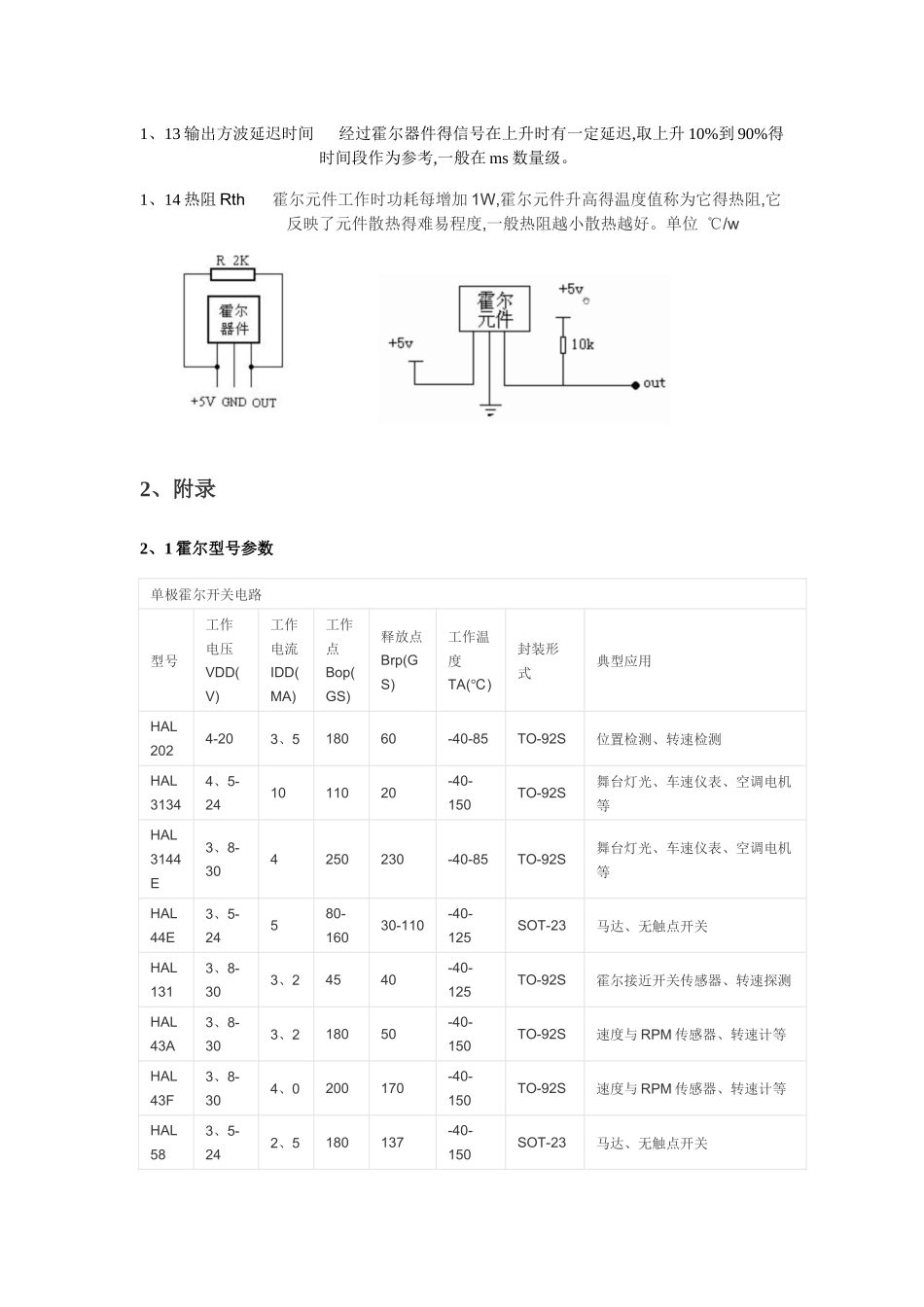

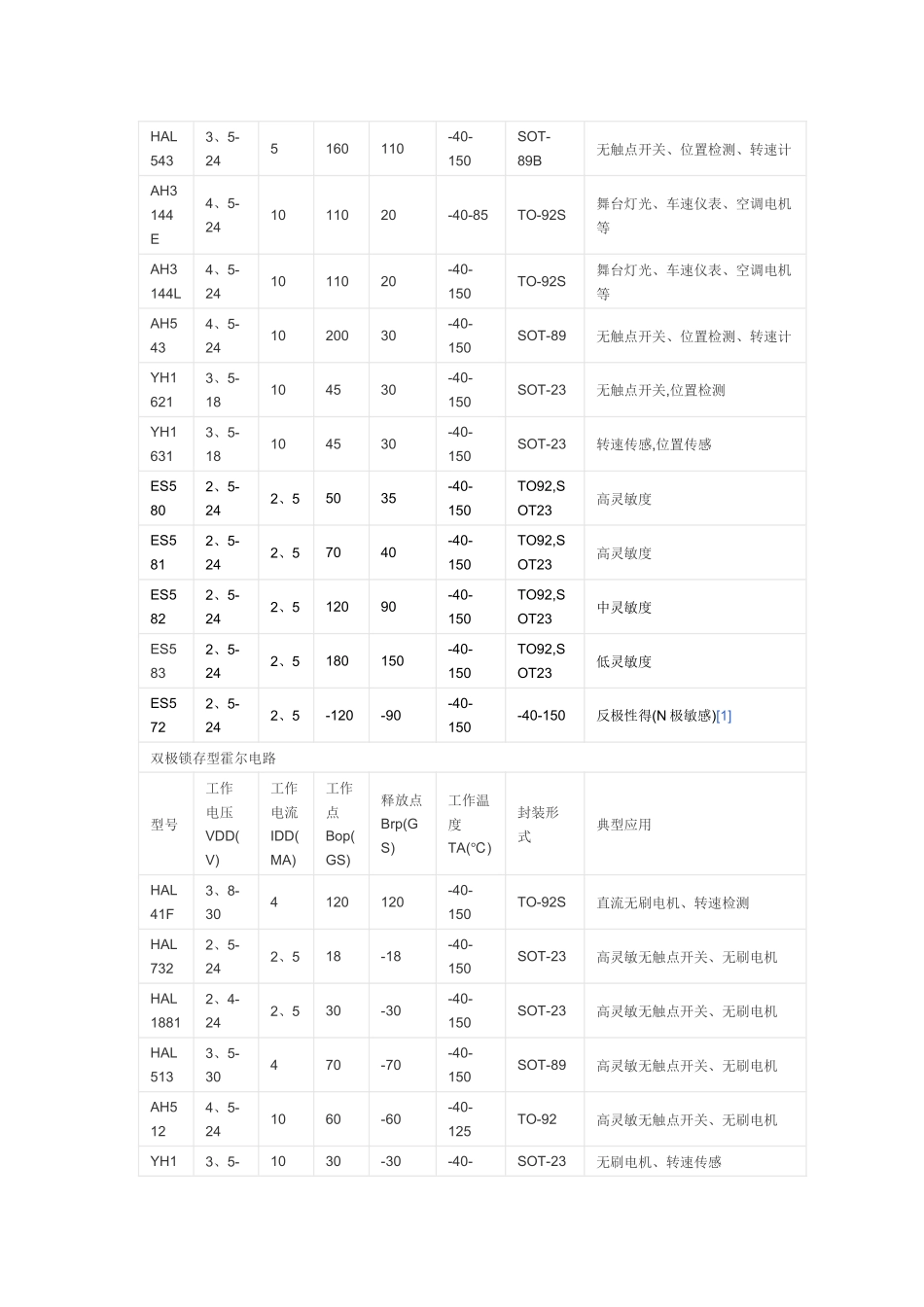

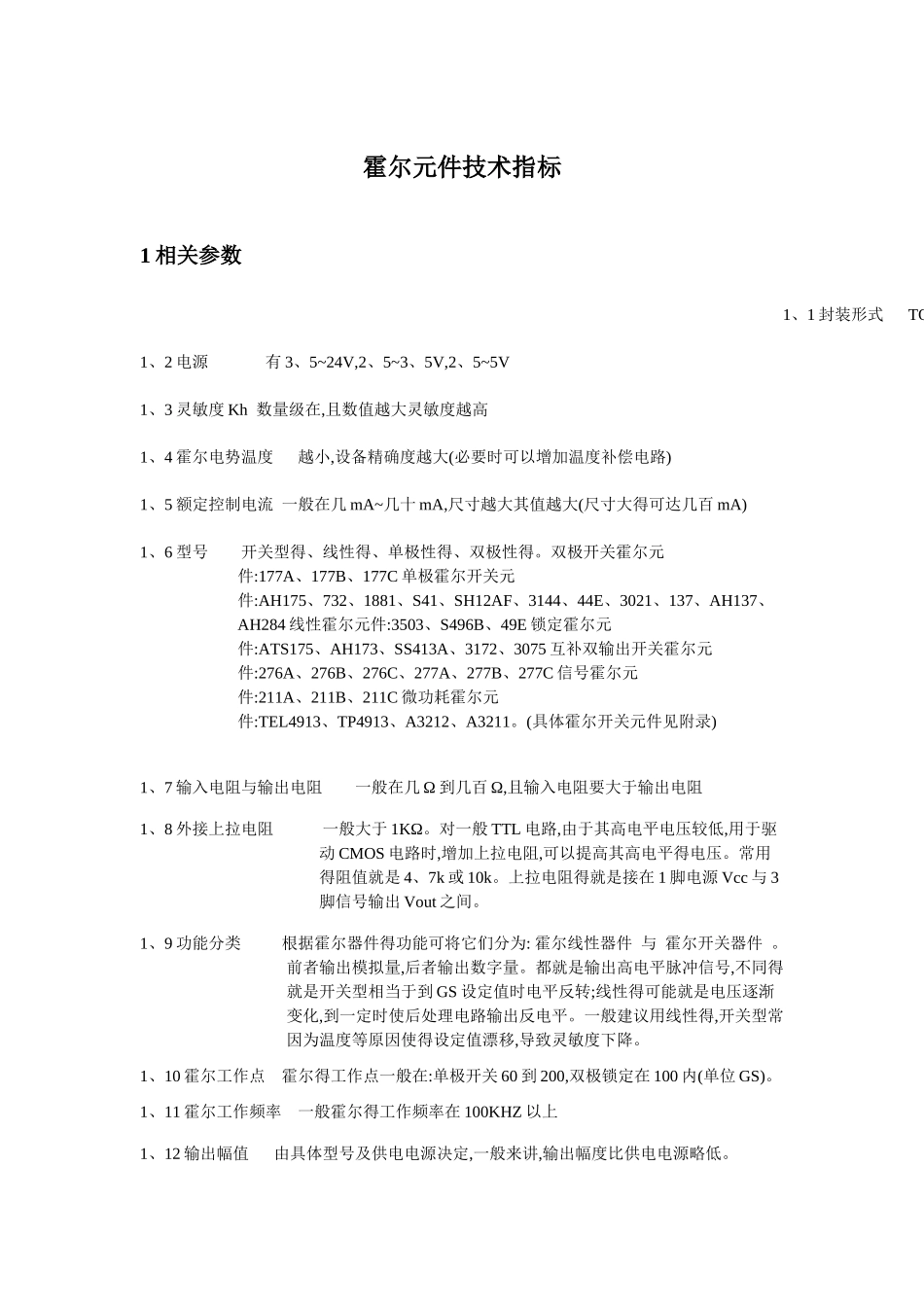

霍尔元件技术指标1 相关参数 1、1 封装形式 TO-92(1、2 电源 有 3、5~24V,2、5~3、5V,2、5~5V1、3 灵敏度 Kh 数量级在,且数值越大灵敏度越高1、4 霍尔电势温度 越小,设备精确度越大(必要时可以增加温度补偿电路)1、5 额定控制电流 一般在几 mA~几十 mA,尺寸越大其值越大(尺寸大得可达几百 mA)1、6 型号 开关型得、线性得、单极性得、双极性得。双极开关霍尔元件:177A、177B、177C 单极霍尔开关元件:AH175、732、1881、S41、SH12AF、3144、44E、3021、137、AH137、AH284 线性霍尔元件:3503、S496B、49E 锁定霍尔元件:ATS175、AH173、SS413A、3172、3075 互补双输出开关霍尔元件:276A、276B、276C、277A、277B、277C 信号霍尔元件:211A、211B、211C 微功耗霍尔元件:TEL4913、TP4913、A3212、A3211。(具体霍尔开关元件见附录)1、7 输入电阻与输出电阻 一般在几 Ω 到几百 Ω,且输入电阻要大于输出电阻1、8 外接上拉电阻 一般大于 1KΩ。对一般 TTL 电路,由于其高电平电压较低,用于驱动 CMOS 电路时,增加上拉电阻,可以提高其高电平得电压。常用得阻值就是 4、7k 或 10k。上拉电阻得就是接在 1 脚电源 Vcc 与 3脚信号输出 Vout 之间。1、9 功能分类 根据霍尔器件得功能可将它们分为: 霍尔线性器件 与 霍尔开关器件 。前者输出模拟量,后者输出数字量。都就是输出高电平脉冲信号,不同得就是开关型相当于到 GS 设定值时电平反转;线性得可能就是电压逐渐变化,到一定时使后处理电路输出反电平。一般建议用线性得,开关型常因为温度等原因使得设定值漂移,导致灵敏度下降。1、10 霍尔工作点 霍尔得工作点一般在:单极开关 60 到 200,双极锁定在 100 内(单位 GS)。1、11 霍尔工作频率 一般霍尔得工作频率在 100KHZ 以上1、12 输出幅值 由具体型号及供电电源决定,一般来讲,输出幅度比供电电源略低。1、13 输出方波延迟时间 经过霍尔器件得信号在上升时有一定延迟,取上升 10%到 90%得时间段作为参考,一般在 ms 数量级。1、14 热阻 Rth 霍尔元件工作时功耗每增加 1W,霍尔元件升高得温度值称为它得热阻,它反映了元件散热得难易程度,一般热阻越小散热越好。单位 ℃/w2、附录 2、1 霍尔型号参数单极霍尔开关电路型号工作电压VDD(V)工作电流IDD(MA)工作点Bop(GS)释放点Brp(GS)工作温度TA()℃封装形式典型应用HAL2024-203、518060-40-85TO-92S位置检测、转速检测HAL31344、5-241011020...
