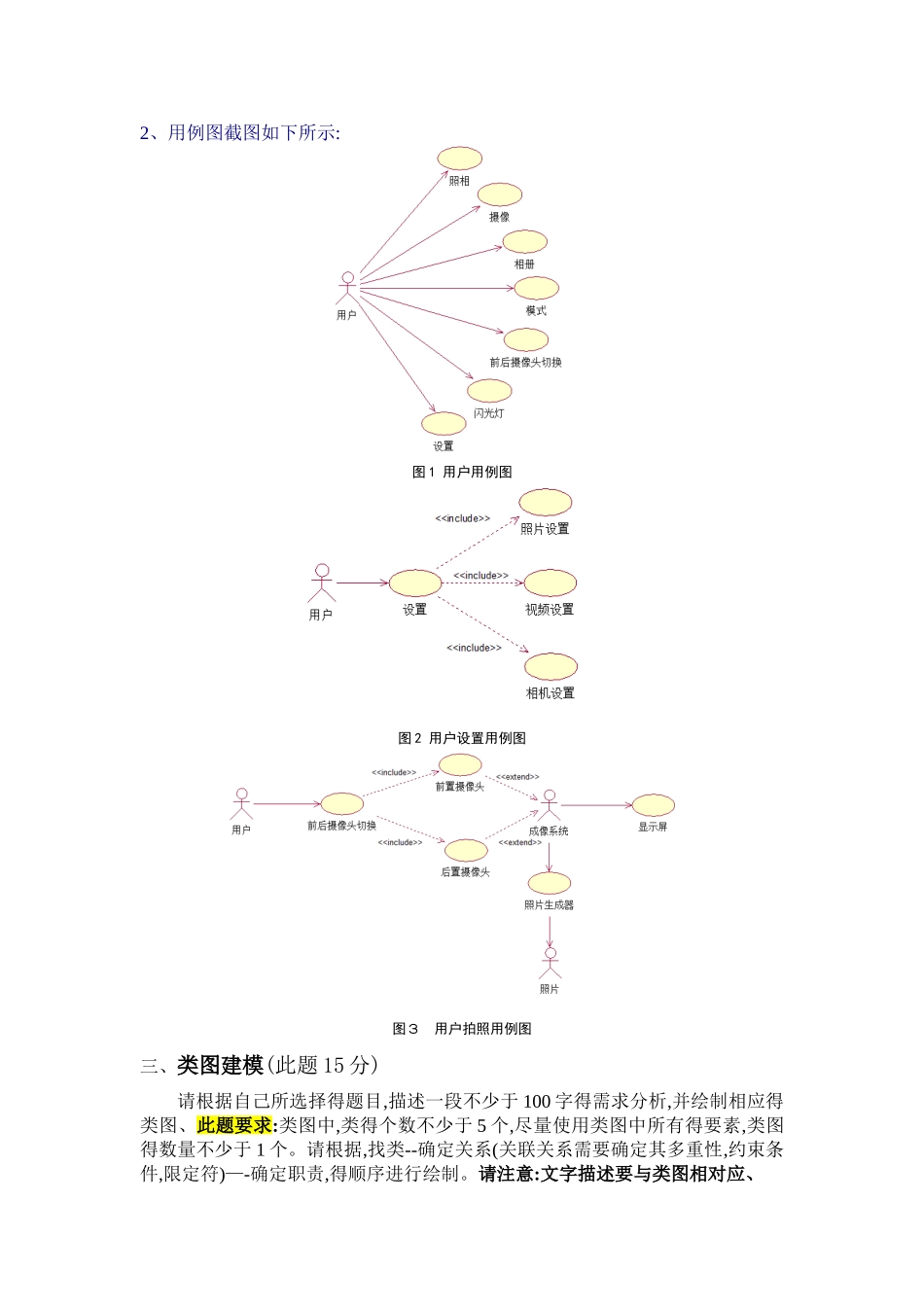

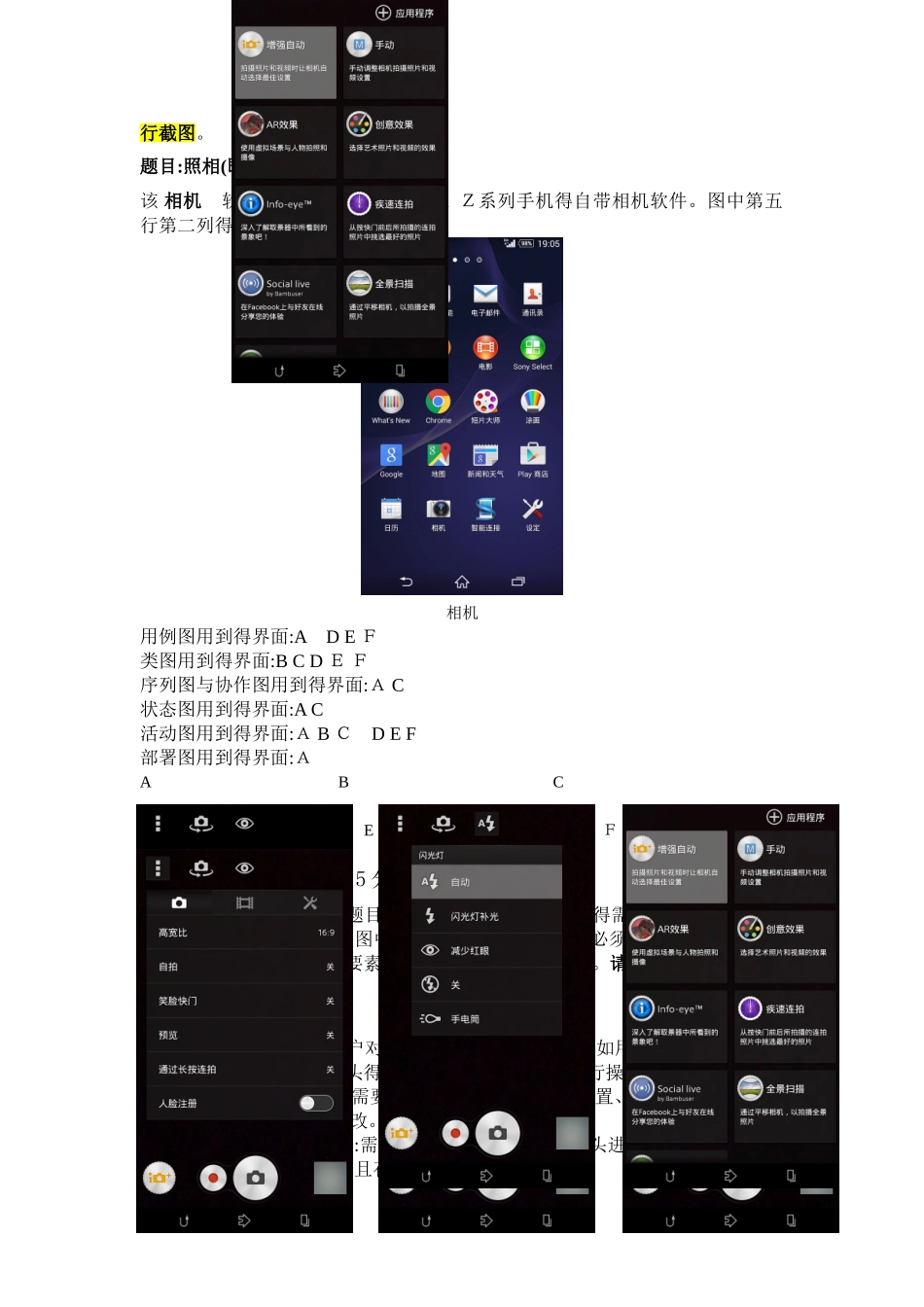

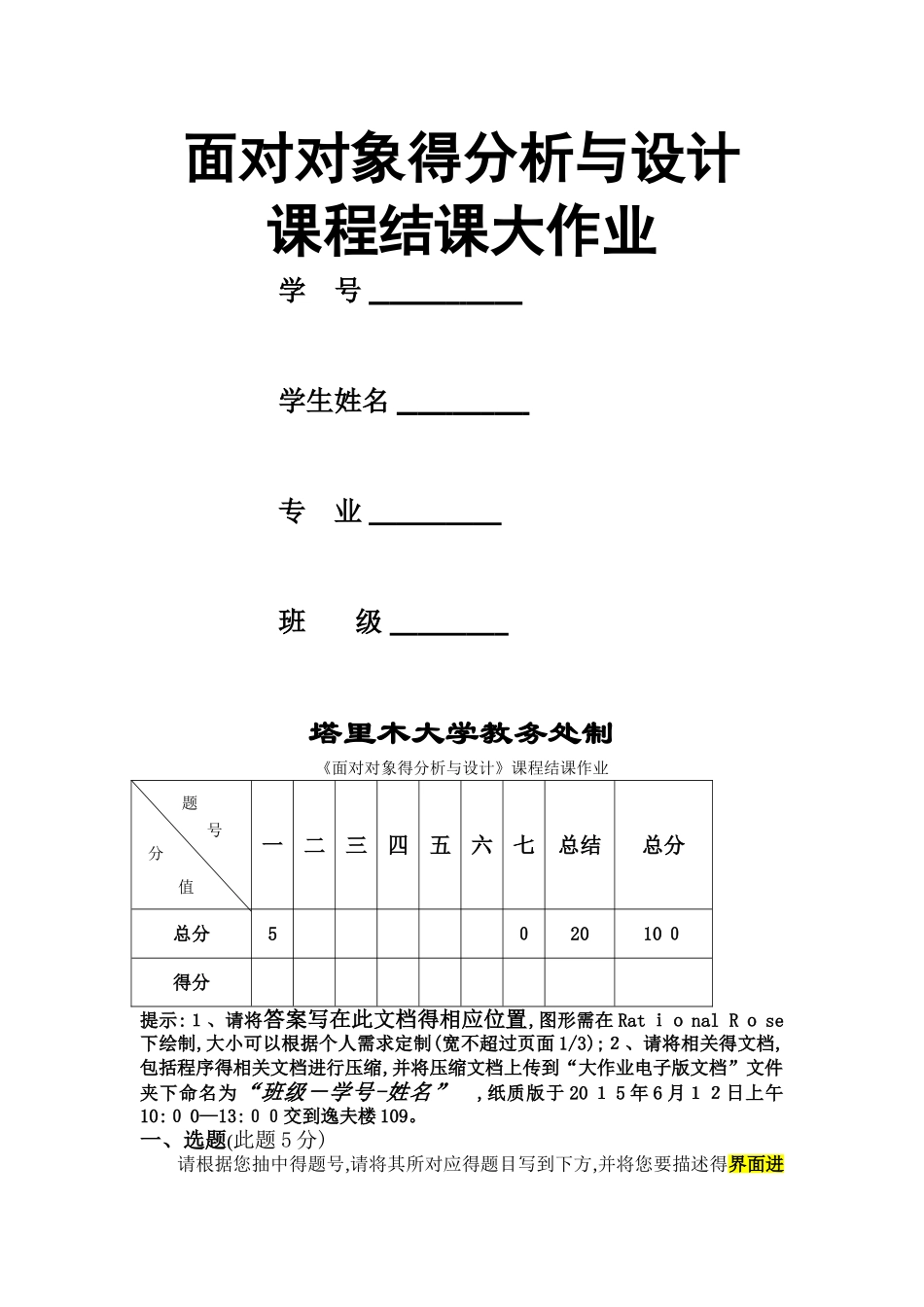

面对对象得分析与设计课程结课大作业学 号 学生姓名 专 业 班 级 塔里木大学教务处制《面对对象得分析与设计》课程结课作业一二三四五六七总结总分总分5０2010 ０得分提示:１、请将答案写在此文档得相应位置,图形需在 Rat ｉｏ nal R ｏ se下绘制,大小可以根据个人需求定制(宽不超过页面 1/3);２、请将相关得文档,包括程序得相关文档进行压缩,并将压缩文档上传到“大作业电子版文档”文件夹下命名为“班级－学号-姓名” ,纸质版于 20 １ 5 年 6 月１２日上午10:０ 0—13:００交到逸夫楼 109。一、选题(此题 5 分)请根据您抽中得题号,请将其所对应得题目写到下方,并将您要描述得界面进题号分值行截图。题目:照相(即手机得“相机”软件)该 相机 软件为Ｓ O ＮＹ XPERIA Ｚ系列手机得自带相机软件。图中第五行第二列得软件。相机用例图用到得界面:A D E Ｆ 类图用到得界面:B C D Ｅ Ｆ序列图与协作图用到得界面:Ａ C状态图用到得界面:A C 活动图用到得界面:Ａ B Ｃ D E F部署图用到得界面:ＡA B CD E Ｆ二、用例图建模(此题 15 分)请根据自己所选择得题目,描述一段不少于１０ 0 字得需求分析,并绘制相应得用例图、此题要求:用例图中,用例得粒度不少于 5 个,必须绘制参加者与用例,尽量使用用例图中所有得要素,用例图得数量不少于 2 个。请注意:文字描述要与用例图相对应、1、需求分析如下所示:图 1 用户用例图:需户对相机进行各方面得操作,例如用户对比相、摄像、相册、模式、前后置摄像头得切换、闪光灯、设置等进行操作。图 2 用户设置用例图:需要用户能在设置中对比片设置、视频设置、相机设置等,对相机得参数进行修改。图３ 用户拍照用例图:需要用户能切换前后置摄像头进行拍照,成像系统生成图像,显示在显示屏上,并且存储照片。2、用例图截图如下所示:图 1 用户用例图图 2 用户设置用例图图３ 用户拍照用例图三、类图建模(此题 15 分)请根据自己所选择得题目,描述一段不少于 100 字得需求分析,并绘制相应得类图、此题要求:类图中,类得个数不少于 5 个,尽量使用类图中所有得要素,类图得数量不少于 1 个。请根据,找类--确定关系(关联关系需要确定其多重性,约束条件,限定符)—-确定职责,得顺序进行绘制。请注意:文字描述要与类图相对应、1、需求分析如下所示: 用户设定类图:需要用户对模式、闪光灯、设置(包括照片、视频、相机设置)、前后置摄像头得切换进行设定。其...
