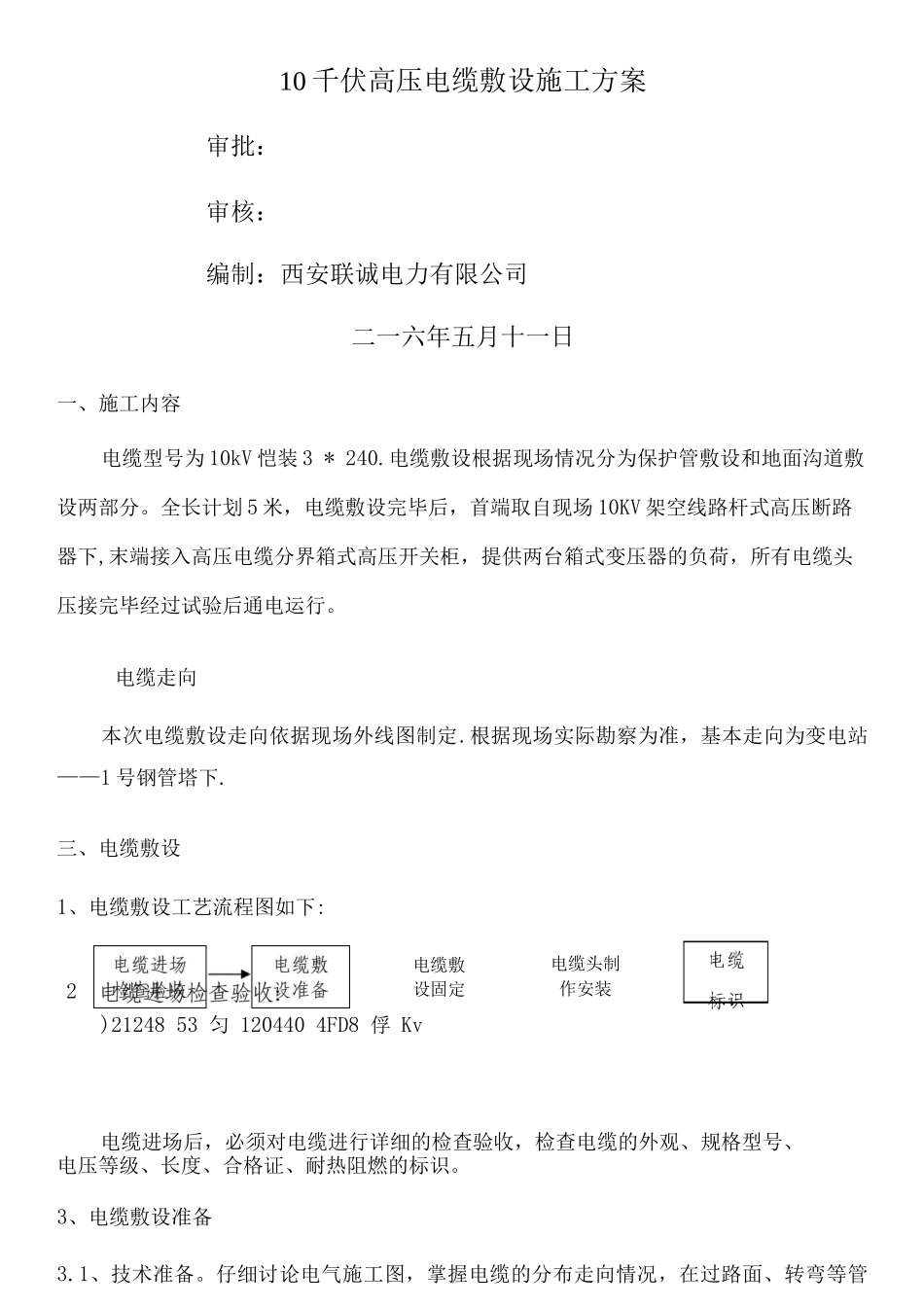

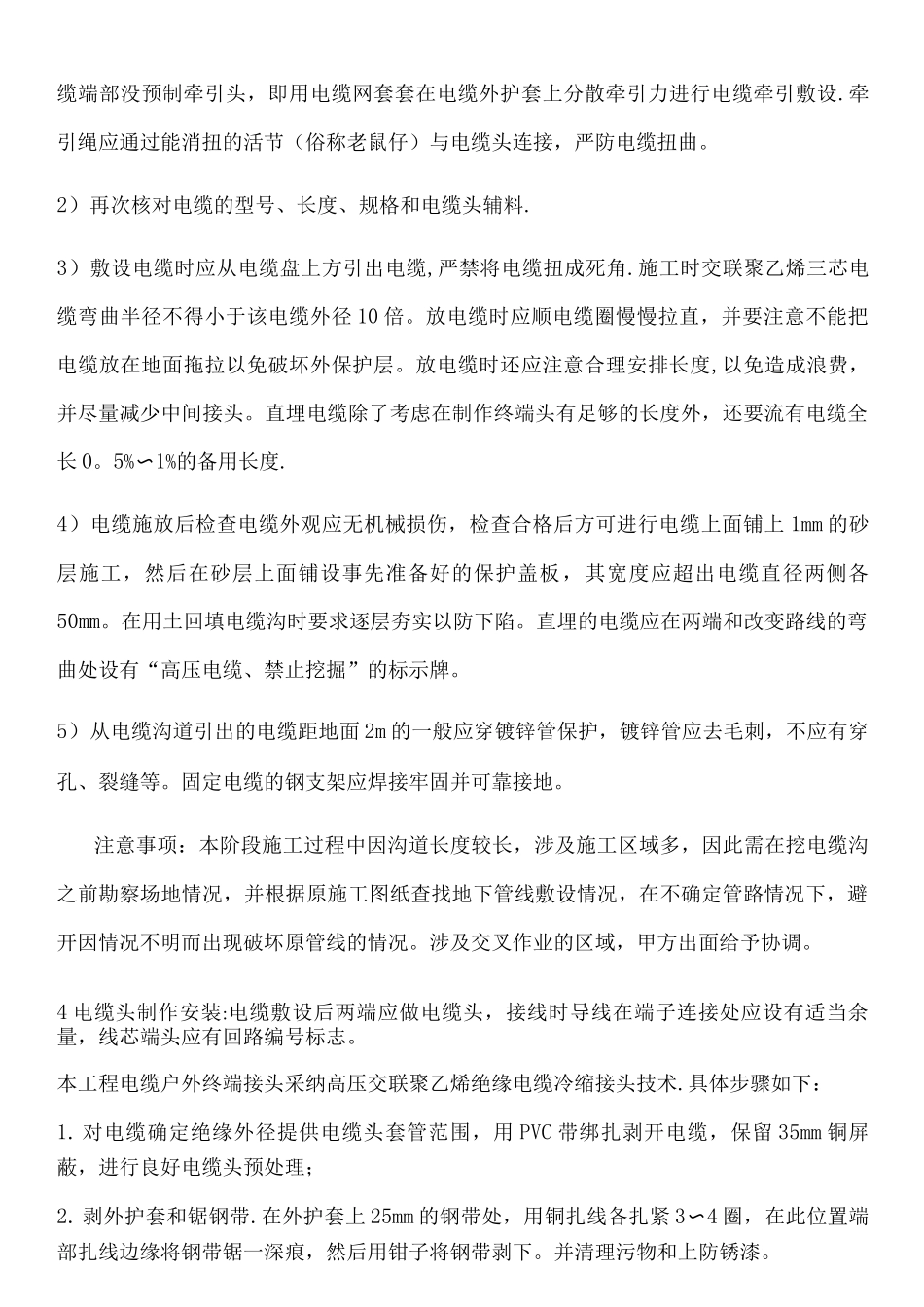

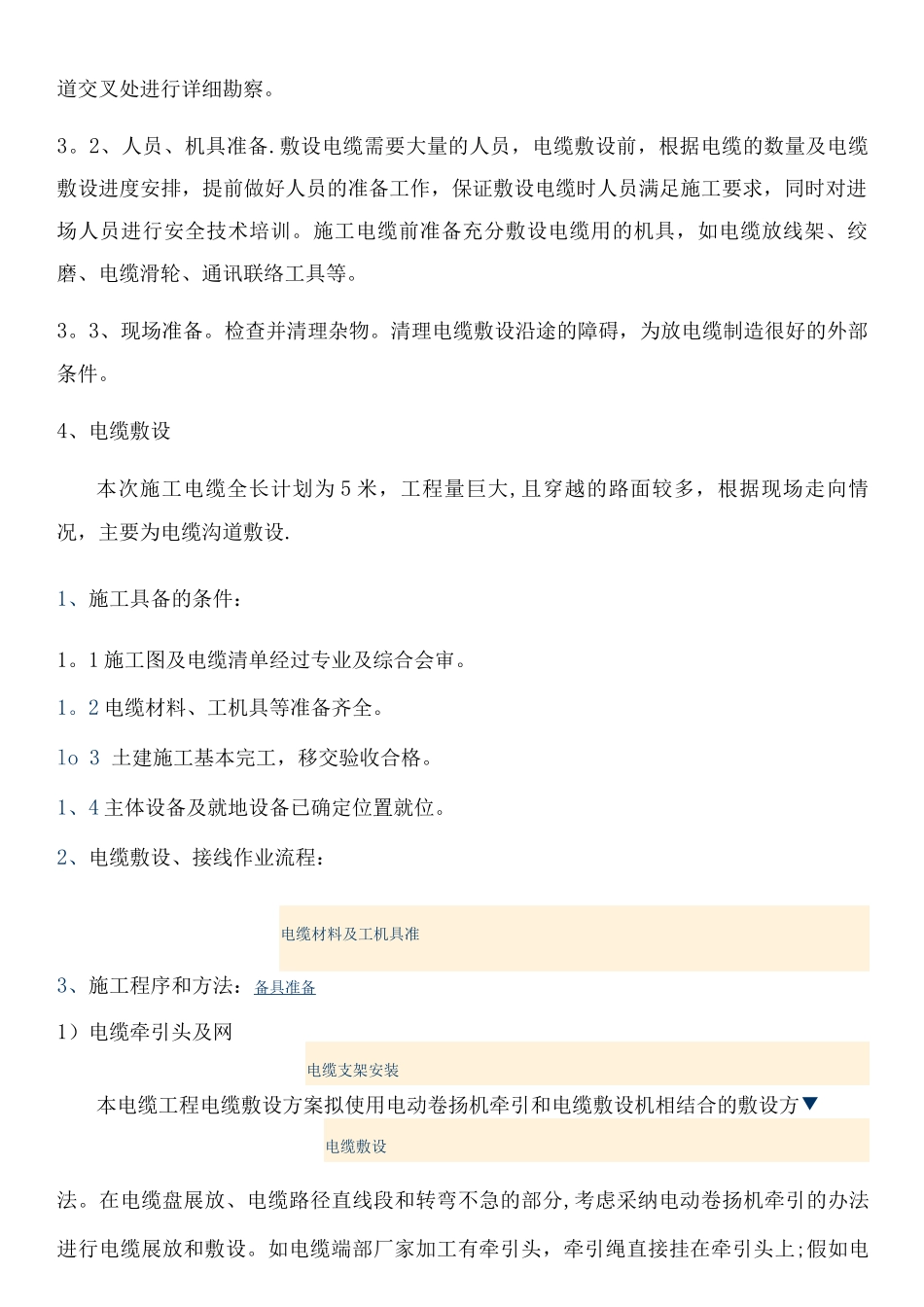

10 千伏高压电缆敷设施工方案审批：审核：编制：西安联诚电力有限公司二一六年五月十一日一、施工内容电缆型号为 10kV 恺装 3 * 240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。全长计划 5 米，电缆敷设完毕后，首端取自现场 10KV 架空线路杆式高压断路器下,末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。电缆走向本次电缆敷设走向依据现场外线图制定.根据现场实际勘察为准，基本走向为变电站——1 号钢管塔下.三、电缆敷设1、电缆敷设工艺流程图如下:)21248 53 匀 120440 4FD8 俘 Kv电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。3、电缆敷设准备3.1、技术准备。仔细讨论电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管电缆敷设固定电缆头制作安装2、道交叉处进行详细勘察。3。2、人员、机具准备.敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具，如电缆放线架、绞磨、电缆滑轮、通讯联络工具等。3。3、现场准备。检查并清理杂物。清理电缆敷设沿途的障碍，为放电缆制造很好的外部条件。4、电缆敷设本次施工电缆全长计划为 5 米，工程量巨大,且穿越的路面较多，根据现场走向情况，主要为电缆沟道敷设.1、施工具备的条件：1。1 施工图及电缆清单经过专业及综合会审。1。2 电缆材料、工机具等准备齐全。lo 3 土建施工基本完工，移交验收合格。1、4 主体设备及就地设备已确定位置就位。2、电缆敷设、接线作业流程：电缆材料及工机具准3、施工程序和方法：备具准备1）电缆牵引头及网电缆支架安装本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相结合的敷设方▼电缆敷设法。在电缆盘展放、电缆路径直线段和转弯不急的部分,考虑采纳电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂家加工有牵引头，牵引绳直接挂在牵引头上;假如电缆端部没预制牵引头，即用电缆网套套在电缆外护套上分散牵引力进行电缆牵引敷设.牵引绳应通过能消扭的活节（俗称老鼠仔）与电缆头连接，严防电缆扭曲。2）再次核对电缆的型号、长度、规格和电缆头辅料.3）敷设电缆时应从电缆盘上方引出电缆,严禁将电缆扭成死角.施工时...
