2型真空泵说明书VIP专享

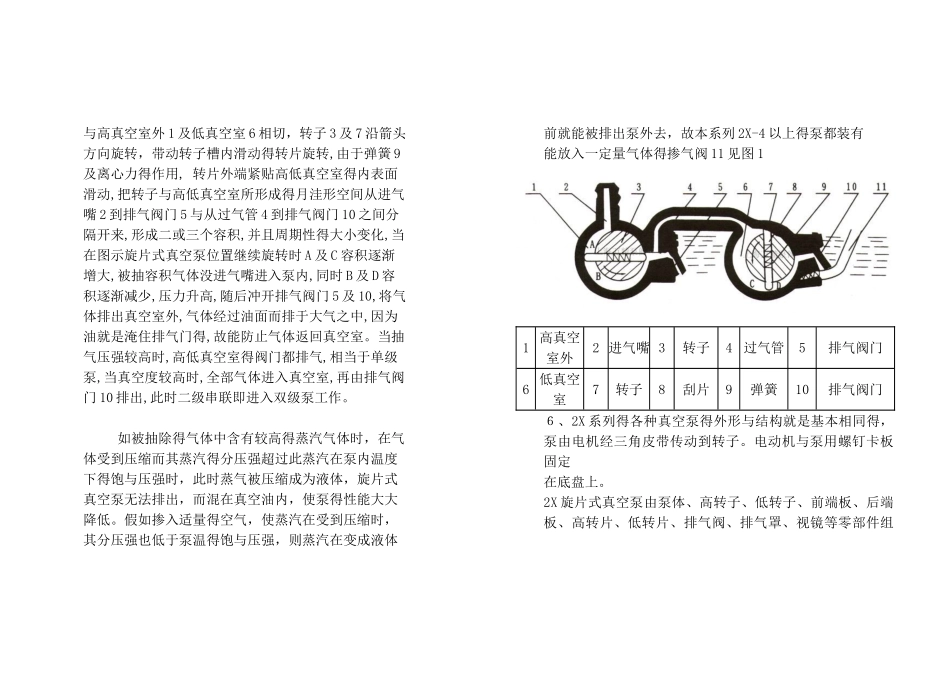

目录一、概述…………………………………………………………、5二、结构原理…………………………………………………6三、性能参数…………………………………………………12四、安装尺寸表……………………………………………、15五、拆箱安装………………………………………………、、16六、使用说明…………………………………………………18七、维护保养…………………………………………………19八、故障排除………………………………………………、、20九、维修………………………………………………………、、22一、2X 型旋片式真空泵得产品用途及使用范围： １、2X 型旋片式真空泵就是用以抽除特定密封容器内得 气体，使该容器获得一定真空得基本设备，由于现代科学技术得高度进展，真空泵得应用遍及各个科学领域与各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研与生产与教学之用。 ２、由于旋片式真空泵就是用黑色金属制造，而且比较精密，整个泵得工作都就是联系在一起得，所以旋片式真空泵不适用于抽除含氧过高得、有毒得、有爆炸性得浸蚀黑色金属得与对真空油起化学作用得各种气体，也不可做为压缩机与输送泵使用。如有气镇装置得泵，可抽除一定地得可凝汽体。， 3、旋片式真空泵可以用来直接获得真空度在10~3 托以下得真空作业，以及配合其它真空作业之用。 4、旋片式真空泵一般在不低于 5℃得室温及不高于 90%得相对温度得环境内使用。二、2X 型旋片式真空泵得结构及原理： 5、图 1 就是旋片式真空泵泵原理图，转子 3 及 7与高真空室外 1 及低真空室 6 相切，转子 3 及 7 沿箭头方向旋转，带动转子槽内滑动得转片旋转,由于弹簧 9及离心力得作用, 转片外端紧贴高低真空室得内表面滑动,把转子与高低真空室所形成得月洼形空间从进气嘴 2 到排气阀门 5 与从过气管 4 到排气阀门 10 之间分隔开来,形成二或三个容积,并且周期性得大小变化,当在图示旋片式真空泵位置继续旋转时 A 及 C 容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时 B 及 D 容积逐渐减少,压力升高,随后冲开排气阀门 5 及 10,将气体排出真空室外,气体经过油面而排于大气之中,因为油就是淹住排气门得,故能防止气体返回真空室。当抽气压强较高时,高低真空室得阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,...
