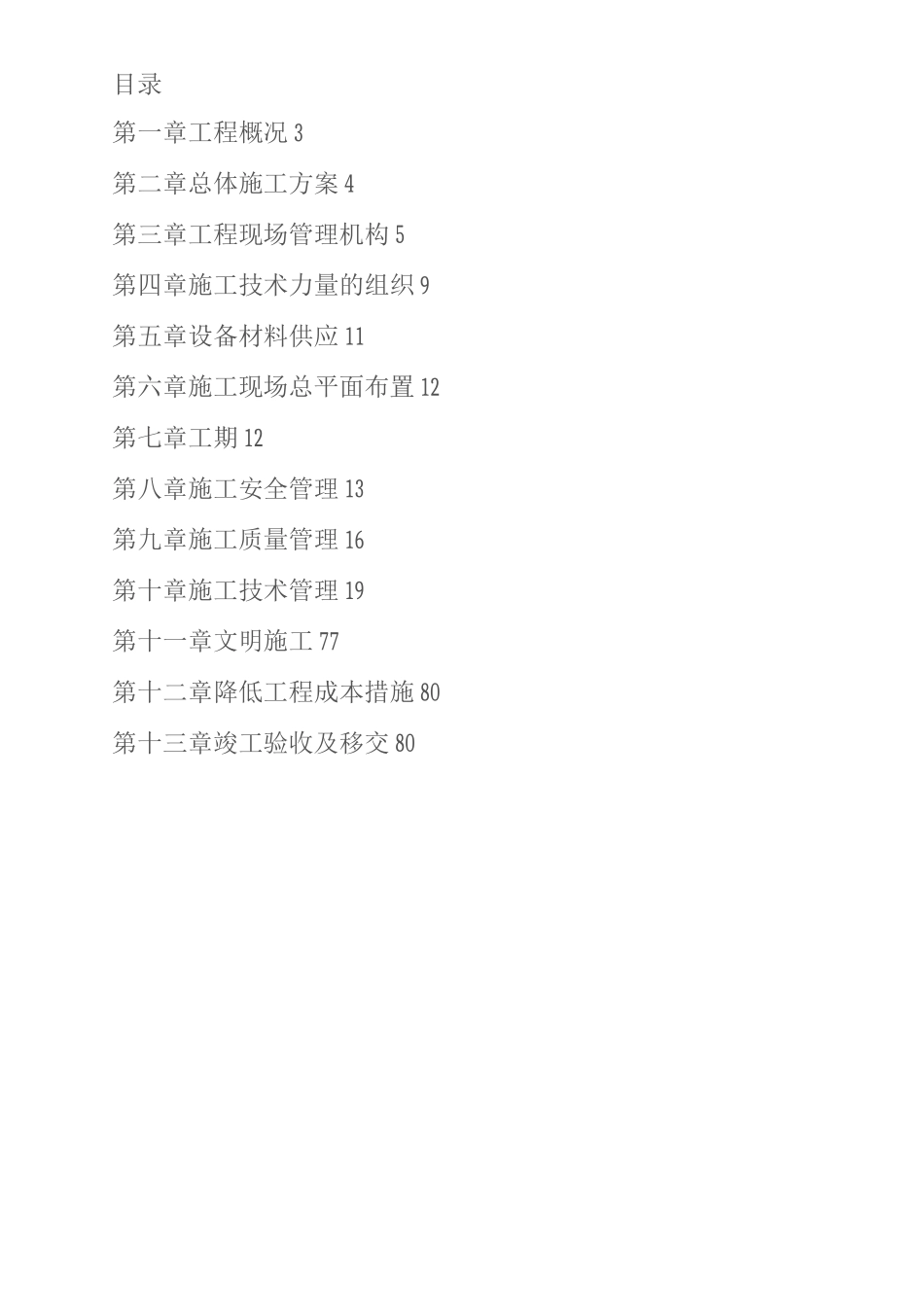

四川省 xxx35KV 变电站配套新建工程施工组织设计建设单位：xxx监理单位：xxx施工单位：xxx编制单位：xxx编制日期：目录第一章工程概况 3第二章总体施工方案 4第三章工程现场管理机构 5第四章施工技术力量的组织 9第五章设备材料供应 11第六章施工现场总平面布置 12第七章工期 12第八章施工安全管理 13第九章施工质量管理 16第十章施工技术管理 19第十一章文明施工 77第十二章降低工程成本措施 80第十三章竣工验收及移交 80工程概况一、工程名称四川省 xxx 水利工程施工用电接入系统：xxx35KV 变电站配套新 建工程。二、名词解释1. 建设单位:xxx。2. 设计单位：中国水电顾问集团成都勘测设计讨论院黄河勘测规划 设计有限公司3. 监理单位：xxx4. 施工单位:xxx。三、工程概况3.1.施工条件：35KV 变电站建设施工相关设备；施工用水、用电 及交通、通讯设备。3.2.建设规模：3.2.1 土建部分：箱式 35KV 变电站，占地面积为 751M ,主变压器 基础 1 座；箱式开关柜基础，升压站户外设备基础，变电站围墙，河 边挡水墙，值班室，厨房、卫生间等；基础内饱含电缆沟、蓄油池、 排水、接地网等工作。电气安装：3.2.2.1主变压器为 1 台：S11-25/35kv38.5kv ± 2 x2.5%/10.5KV Y, d11 Ud=6.5%。3.2.2.235KV 箱式开关柜设备：KYN66-40.5-04 型手车式开关柜一 台，KYN66-40.5-52 型手车式 PT 柜一台，KYN66-40.5-96 型手车式厂 用变柜一台；3.2.2.310KV 箱式开关柜设备：KYN28-12-04 进线柜一台，KYN28-12-54 母线 PT 柜一台，KYN28-12-08 出线柜两台；变电站箱体一套；微机综合自动化系统一套；预付费及远超系统一套；避雷针一根；户外 T 接隔离及避雷装置一批；相关的辅助设施及附件。编制依据：1. 招标单位下发的技术资料及附图；2. 本工程现场调查资料；3. 我公司编制的《质量保证体系程序文件》、《变电工程施工工 法》以及我公司历年送变电工程施工的有关经验资料.工程现场管理机构一、机构设置为了提高施工管理水平，本工程实行项目法施工。成立“在建项 目 35KV 变电站工程项目经理部”，代表公司对本标准实施全方位管 理。经公司办公会议决定，项目经理由具有参加过四川电网建设多年， 参加过多个四川地区变电站建设，项目总工程师由高级工程师担任。 项目经理部管理机构设三部一办，各部室、施工队负责人（人员情况 详见《参加本工程主要人员》）由公司具有施工组织、管理和技术...
