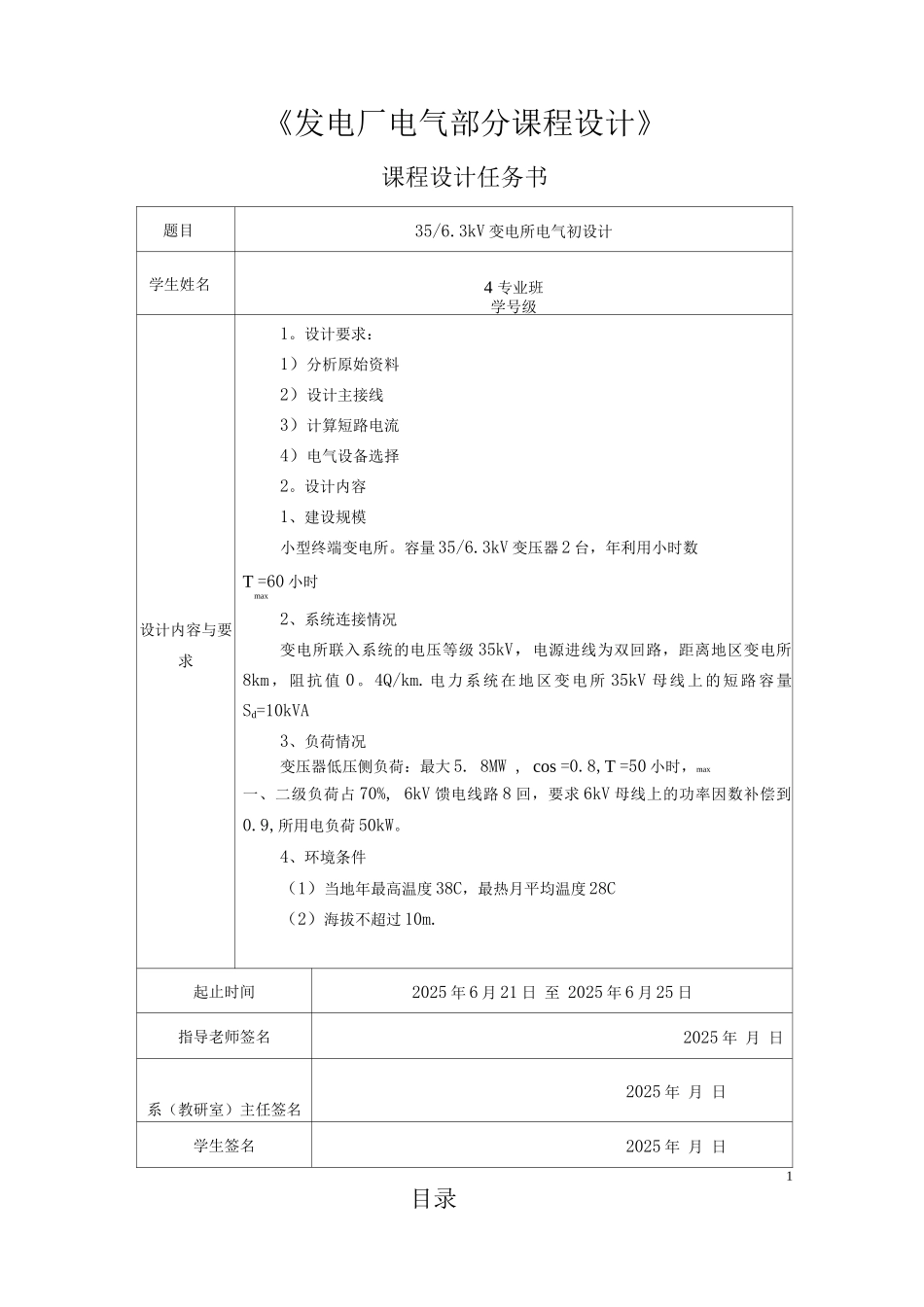

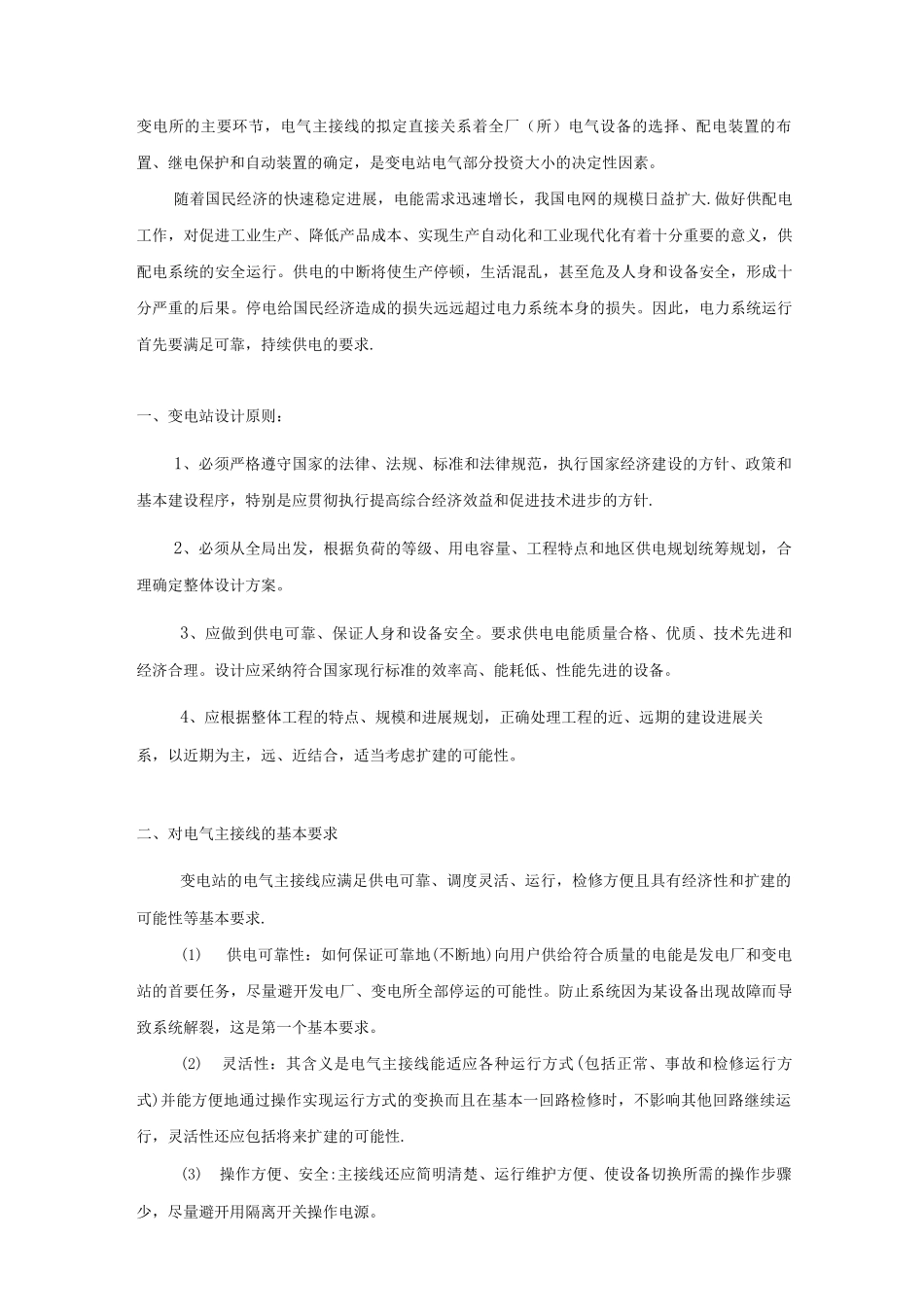

《发电厂电气部分课程设计》课程设计任务书题目35/6.3kV 变电所电气初设计学生姓名4 专业班学号级设计内容与要求1。设计要求：1）分析原始资料2）设计主接线3）计算短路电流4）电气设备选择2。设计内容1、建设规模小型终端变电所。容量 35/6.3kV 变压器 2 台，年利用小时数T =60 小时max2、系统连接情况变电所联入系统的电压等级 35kV，电源进线为双回路，距离地区变电所8km，阻抗值 0。4Q/km.电力系统在地区变电所 35kV 母线上的短路容量Sd=10kVA3、负荷情况变压器低压侧负荷：最大 5. 8MW , cos =0.8,T =50 小时，max一、二级负荷占 70%, 6kV 馈电线路 8 回，要求 6kV 母线上的功率因数补偿到0.9,所用电负荷 50kW。4、环境条件（1）当地年最高温度 38C，最热月平均温度 28C（2）海拔不超过 10m.起止时间2025 年 6 月 21 日 至 2025 年 6 月 25 日指导老师签名2025 年 月 日系（教研室）主任签名2025 年 月 日学生签名2025 年 月 日1目录1. 前言 31.1 变电站设计原则 31。2 对电气主接线的基本要求41. 3 主接线的设计依据 41. 4 设计题目 41。5 设计内容52. 原始资料分析 53. 主接线方案的拟定 64. 所用电的设计 105. 变压器的选择 105。1 主变压器台数的选择105.2 主变容量的确定 115。3 主变压器接线形式的选择126. 短路电流计算 127. 主要电气设备的选择 138. 设计总结 159. 参考文献 1510. 附录 A1611............................................................. 附录 B 1812. 附录 C 26一、前言变电所是接受电能、变换电压、分配电能的环节，是供配电系统的重要组成部分，它直接影响整个电力系统的安全与经济运行。电力系统是由发电机，变压器，输电线路，用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备.电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机），变换（变压器，整流器,逆变器），输送和分配（电力传输线，配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等.电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。随着国民经济的快速稳定进展，电能需求迅速增长，我...
