9mm15mm梁模板碗扣钢管高支撑架计算

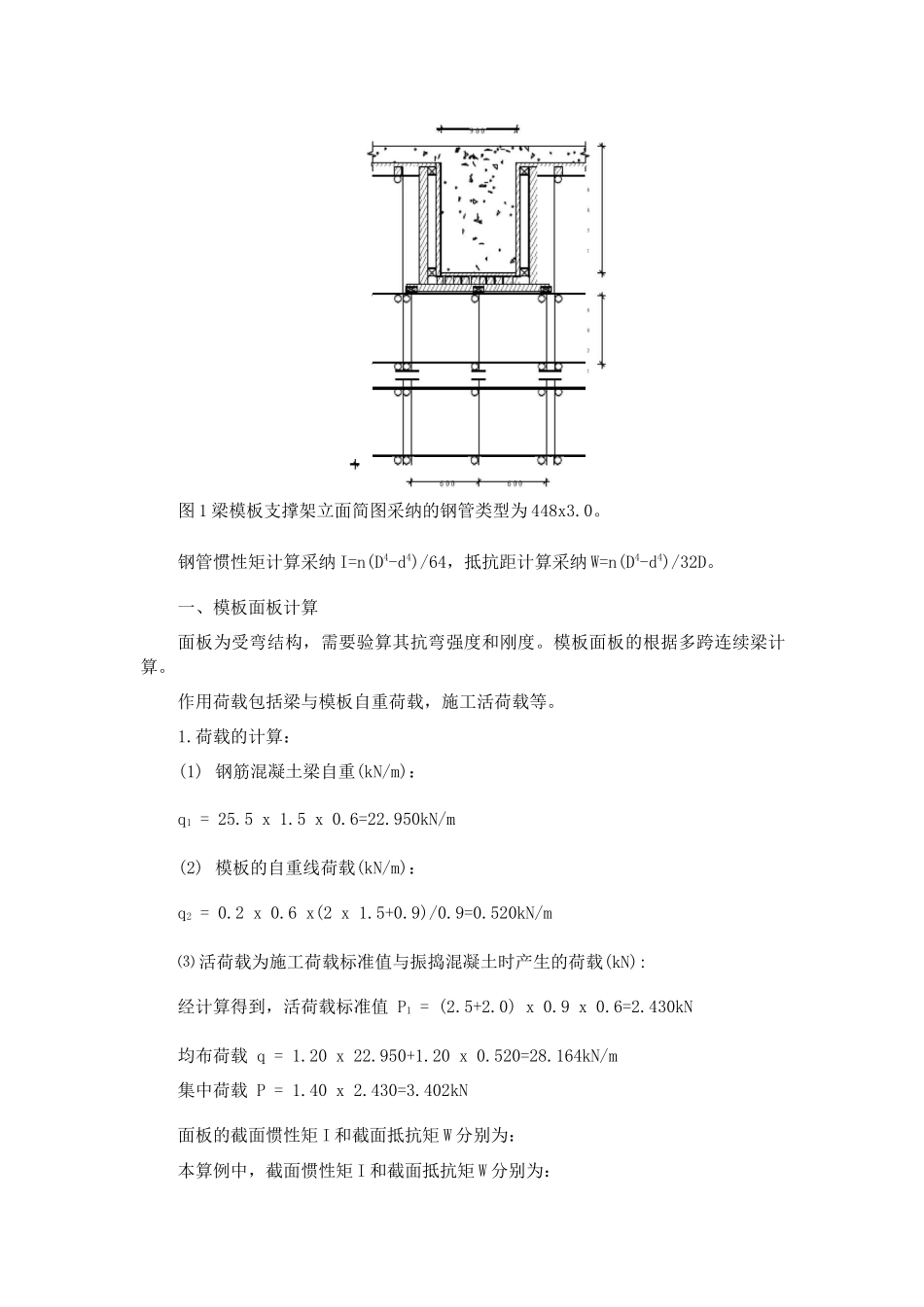

9mmx 15mm 梁模板碗扣钢管高支撑架计算依据法律规范：《建筑施工碗扣式钢管脚手架安全技术法律规范》JGJ166-28《建筑施工模板安全技术法律规范》JGJ 162-28《建筑结构荷载法律规范》GB509-2025《钢结构设计法律规范》GB517-23《混凝土结构设计法律规范》GB510-2025《建筑地基基础设计法律规范》GB507-2025《建筑施工木脚手架安全技术法律规范》JGJ 164-28计算参数：钢管强度为 205.0 N/mm2，钢管强度折减系数取 1.。模板支架搭设高度为 20.0m,梁 截 面 BxD=9mmx 15mm ， 立 杆 的 纵 距 （ 跨 度 方 向 ） l=0.60m, 立 杆 的 步 距 h=1.20m,梁底增加 3 道承重立杆。面板厚度 15mm,剪切强度 1.4N/mi2,抗弯强度 15.0N/miL 弹性模量 26 0. 0N/mm木方 4 0 x 90mm,剪切强度 1.3N/mi2,抗弯强度 13.0N/miL 弹性模量90. 0N/mM梁底支撑顶托梁长度.20m梁顶托采纳双钢管 48x3. 0mm梁底根据均匀布置承重杆根计算。模板自重 0. 20kN/m,混凝土钢筋自重 25.5 0kN/m,施工活荷载 4. 50kN/m。扣件计算折减系数取 1. 图 1 梁模板支撑架立面简图采纳的钢管类型为 448x3.0。钢管惯性矩计算采纳 I=n(D4-d4)/64，抵抗距计算采纳 W=n(D4-d4)/32D。一、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。模板面板的根据多跨连续梁计算。作用荷载包括梁与模板自重荷载，施工活荷载等。1.荷载的计算：(1) 钢筋混凝土梁自重(kN/m)：q1 = 25.5 x 1.5 x 0.6=22.950kN/m(2) 模板的自重线荷载(kN/m)：q2 = 0.2 x 0.6 x(2 x 1.5+0.9)/0.9=0.520kN/m⑶ 活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN):经计算得到，活荷载标准值 P1 = (2.5+2.0) x 0.9 x 0.6=2.430kN均布荷载 q = 1.20 x 22.950+1.20 x 0.520=28.164kN/m集中荷载 P = 1.40 x 2.430=3.402kN面板的截面惯性矩 I 和截面抵抗矩 W 分别为：本算例中，截面惯性矩 I 和截面抵抗矩 W 分别为：W = 60. x 1.50 x 1.50/6 = 22.50cm3;I = 60. x 1.50 x 1.50 x 1.50/12 = 16.88cm4;3.40kN28.16kN/n•牛'A * J !} L !』} L } " } I } I }』}B卜 1T 1T 10°T 10°T 10°T 1 °°T 10M 1°°T 1—I计算简图弯矩图(kN.m)3.111 12 1.46 1.48 1 07［叫直 41.34 1.35 L70' 卜 卜 2- \ - i~i_:I ；\1!~~1.70 L35 L34L74L70、项 71-48 1.46 1.123.11剪...
