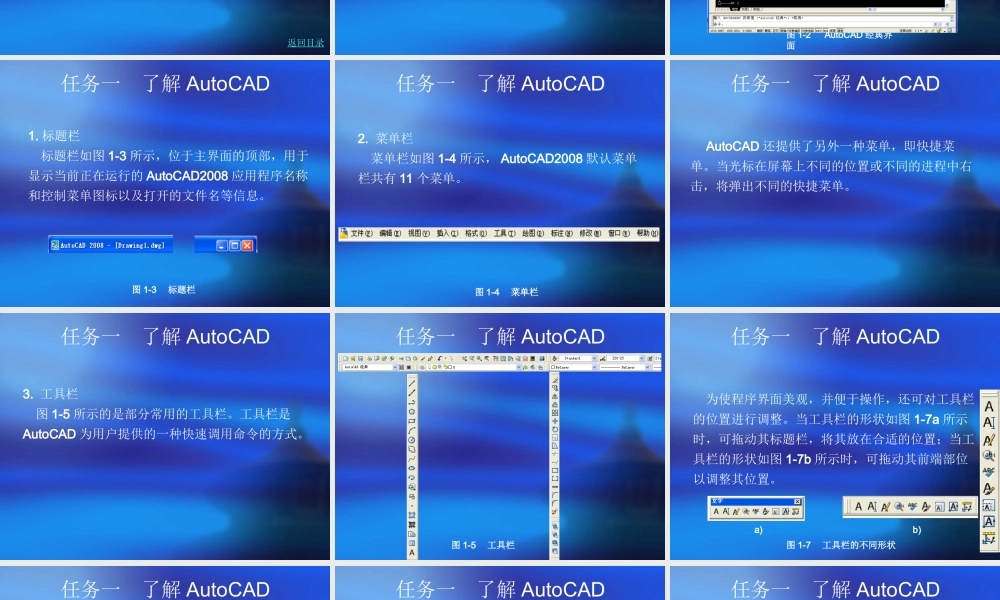

AutoCAD2008 电子教案模块一 任务一 了解AutoCAD 知识点一 启动AutoCAD2008 知识点二 AutoCAD2008的界面 知识点三 退出AutoCAD2008 任务二 图形文件的管理 知识点一 改名另存图形文件 知识点二 打开图形文件 知识点三 保存图形文件 知识点四 改名另存图形文件 知识点五 图形文件的密码保护任务三 AutoCAD有关命令的操作 知识点一 启动命令的方法 知识点二 响应命令的方法 知识点三 命令的放弃、重做、中止与重复 知识点四 图层的设置 自 1982 年 12 月 Autodesk 公司推出初始的AutoCADR1.0 版本以来，经过不断的发展和完善，其操作更加方便，功能更加齐全。在机械、建筑、土木、服装设计、电力、电子和工业设计等行业应用日渐普及。从 DOS 界面到 WINDOWS 界面， AutoCAD 有多个版本，特别是近年来， Autodesk 公司以每年一个新版本的频率加快了AutoCAD 的更新速度。任务一 了解 AutoCAD返回目录 任务一 了解 AutoCAD 知识点一启动 AutoCAD2008 一般情况下，可用两种方法启动 AutoCAD ：•双击桌面上 AutoCAD2008 的快捷方式图标•单击 Windows 任务栏上的【开始→】【程序→】【 Autodesk→】【 AutoCAD2008 Simplified Chinese→】【 AutoCAD2008 】 返回目录 任务一 了解 AutoCAD 知识点二AutoCAD2008 的界面 在 AutoCAD2008 中提供了三种典型界面：•AutoCAD 经典•二维草图与注释•三维建模 设置方法：单击【工具→】【工作空间】 任务一 了解 AutoCAD图 1-2 AutoCAD 经典界面 任务一 了解 AutoCAD图 1-3 标题栏1. 标题栏 标题栏如图 1-3 所示，位于主界面的顶部，用于显示当前正在运行的 AutoCAD2008 应用程序名称和控制菜单图标以及打开的文件名等信息。 任务一 了解 AutoCAD图 1-4 菜单栏2. 菜单栏 菜单栏如图 1-4 所示， AutoCAD2008 默认菜单栏共有 11 个菜单。 任务一 了解 AutoCAD AutoCAD 还提供了另外一种菜单，即快捷菜单。当光标在屏幕上不同的位置或不同的进程中右击，将弹出不同的快捷菜单。 任务一 了解 AutoCAD3. 工具栏 图 1-5 所示的是部分常用的工具栏。工具栏是AutoCAD 为用户提供的一种快速调用命令的方式。 任务一 了解 AutoCAD图 1-5 工具栏 任务一 了解 AutoCAD图 1-7 工具栏的不同形状a)b) 为使程序界面美观，并便于操作，还可对工具栏的位置进行调整。当工具栏的形状...
