BIM在建筑设计中的应用研究专题培训课件

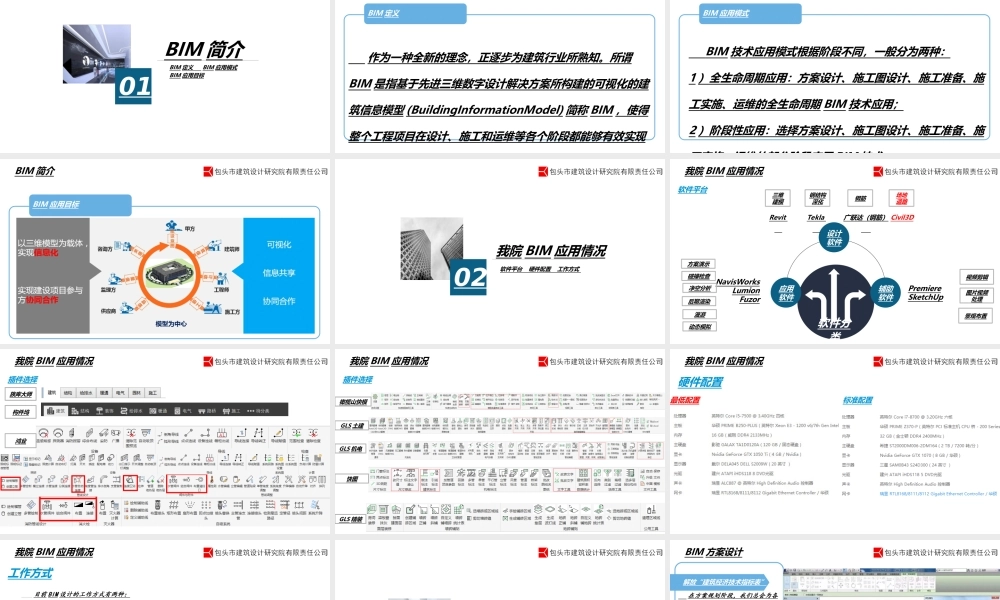

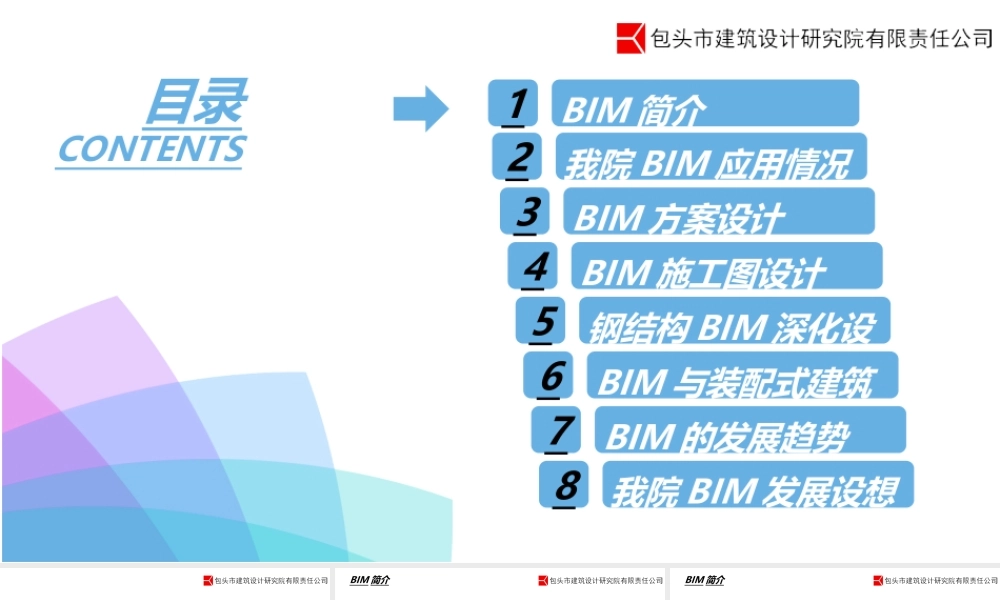

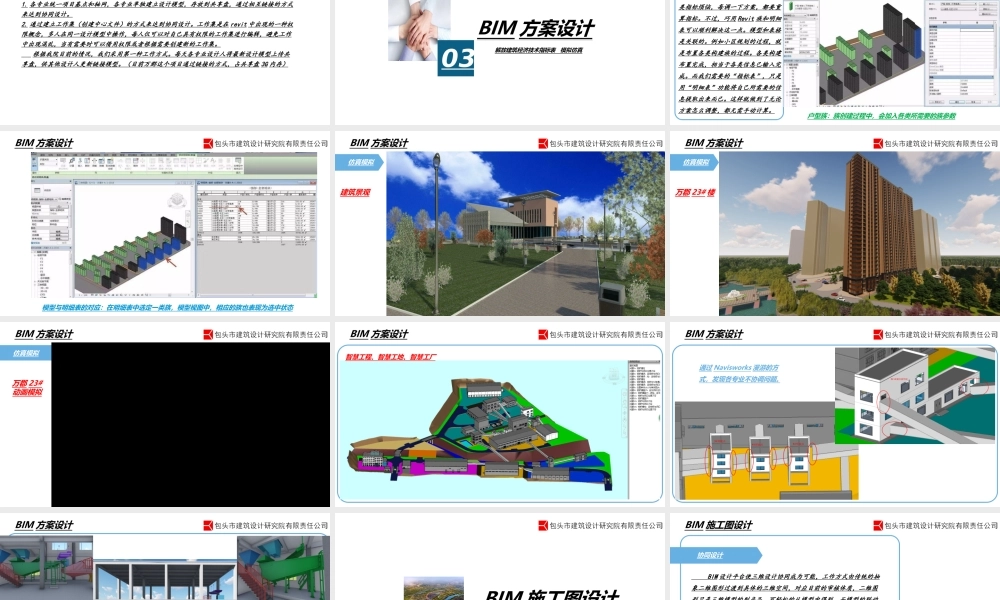

目录CONTENTS1BIM 简介2我院 BIM 应用情况3BIM 方案设计4BIM 施工图设计5钢结构 BIM 深化设计6BIM 与装配式建筑7BIM 的发展趋势8我院 BIM 发展设想BIM 简介BIM 定义 BIM 应用模式BIM 应用目标01BIM 简介BIM 定义 作为一种全新的理念，正逐步为建筑行业所熟知。所谓BIM 是指基于先进三维数字设计解决方案所构建的可视化的建筑信息模型 (BuildingInformationModel) 简称 BIM ，使得整个工程项目在设计、施工和运维等各个阶段都能够有效实现节省能源、节约成本、降低污染和提高效率。BIM 简介BIM 应用模式 BIM 技术应用模式根据阶段不同，一般分为两种：1 ）全生命周期应用：方案设计、施工图设计、施工准备、施工实施、运维的全生命周期 BIM 技术应用；2 ）阶段性应用：选择方案设计、施工图设计、施工准备、施工实施、运维的部分阶段应用 BIM 技术。BIM 简介BIM 应用目标我院 BIM 应用情况02软件平台 硬件配置 工作方式 我院 BIM 应用情况软件分类应用软件辅助软件设计软件PremiereSketchUpTekla NavisWorksLumionFuzor三维建模钢结构深化视频剪辑图片视频处理方案演示碰撞检查后期渲染漫游动态模拟净空分析钢筋Revit 广联达（钢筋） 场地道路Civil3D景观布置软件平台族库大师构件坞鸿业我院 BIM 应用情况插件选择我院 BIM 应用情况橄榄山快模GLS 土建GLS 机电快图GLS 精装插件选择我院 BIM 应用情况硬件配置最低配置标准配置我院 BIM 应用情况工作方式 目前 BIM 设计的工作方式有两种：1. 各专业统一项目基点和轴网，各专业单独建立设计模型，存放到共享盘，通过相互链接的方式来达到协同设计。2. 通过建立工作集（创建中心文件）的方式来达到协同设计。工作集是在 revit 中出现的一种权限概念，多人在同一设计模型中操作，每人仅可以对自己具有权限的工作集进行编辑，避免工作中出现混乱，当有需要时可以借用权限或者根据需要创建新的工作集。 根据我院目前的情况，我们采用第一种工作方式。每天各专业设计人将最新设计模型上传共享盘，供其他设计人更新链接模型。（目前万郡这个项目通过链接的方式，占共享盘 3G 内存）BIM 方案设计03解放建筑经济技术指标表 模拟仿真解放“建筑经济技术指标表” 在方案规划阶段，我们总会为各类指标烦恼，每调一下方案，都要重算指标。不过，巧用 Revit 族和明细表可以顺利解决这一点。模型和表格是关联的。例如小区规划的过程，就是...
