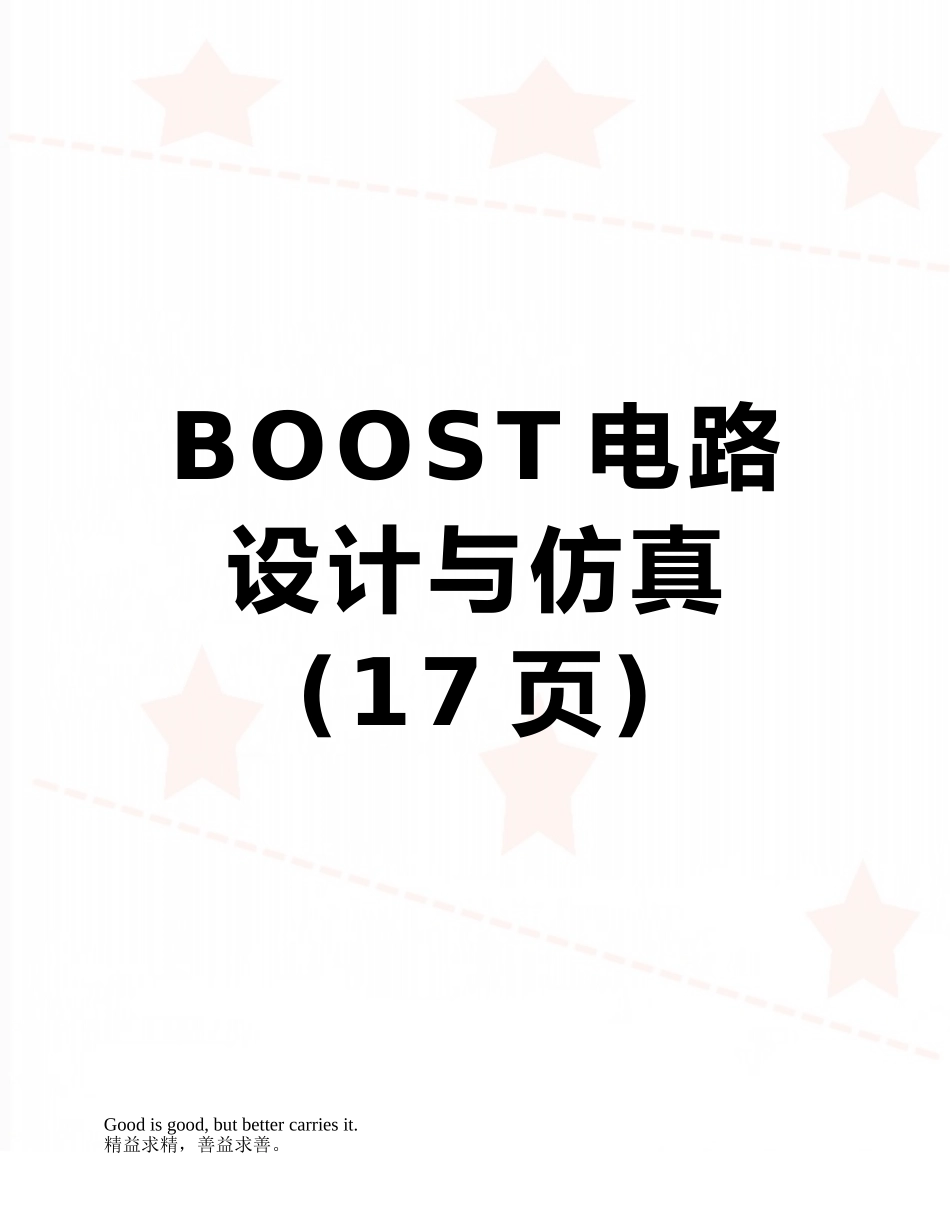

BOOST电路设计与仿真

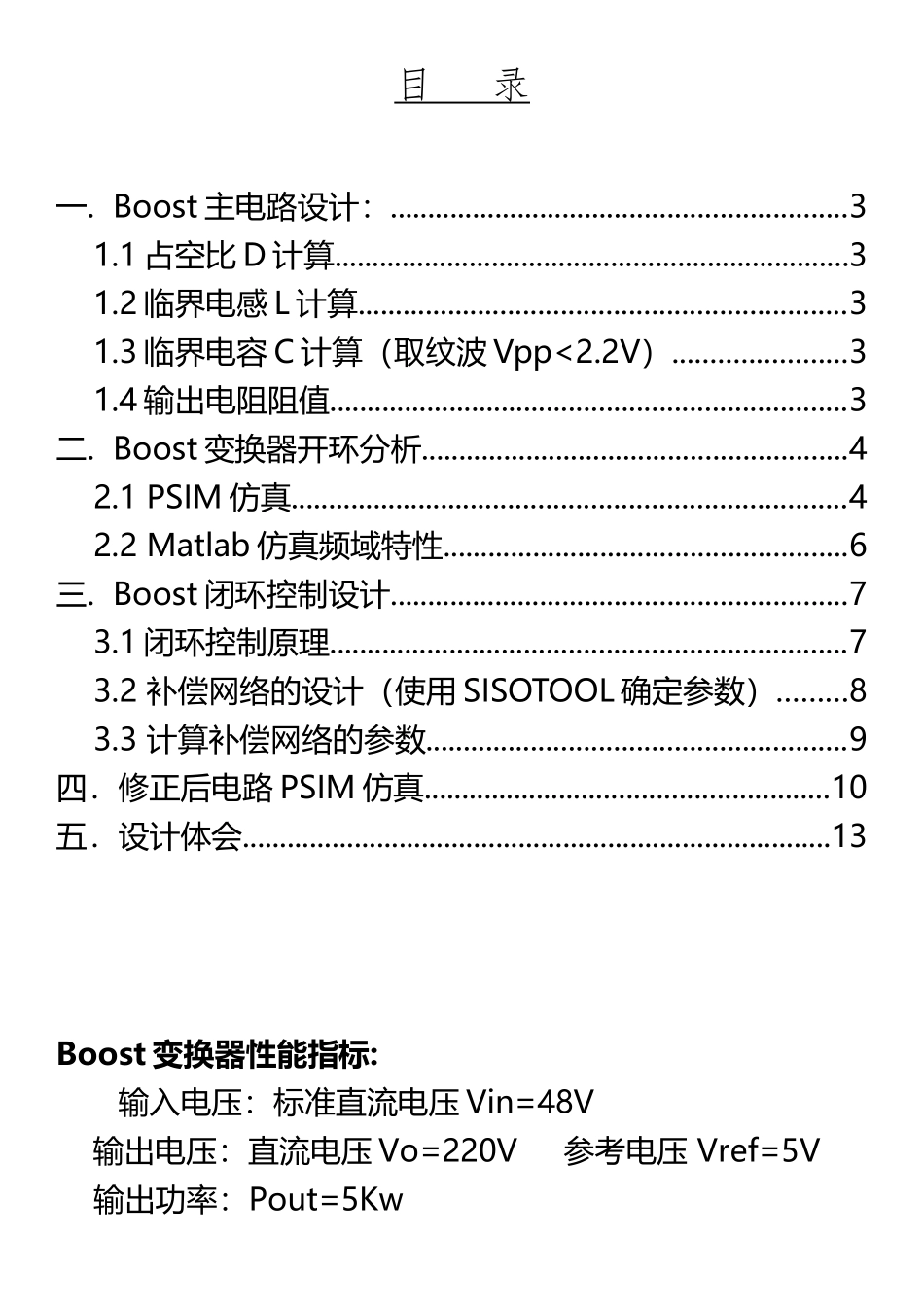

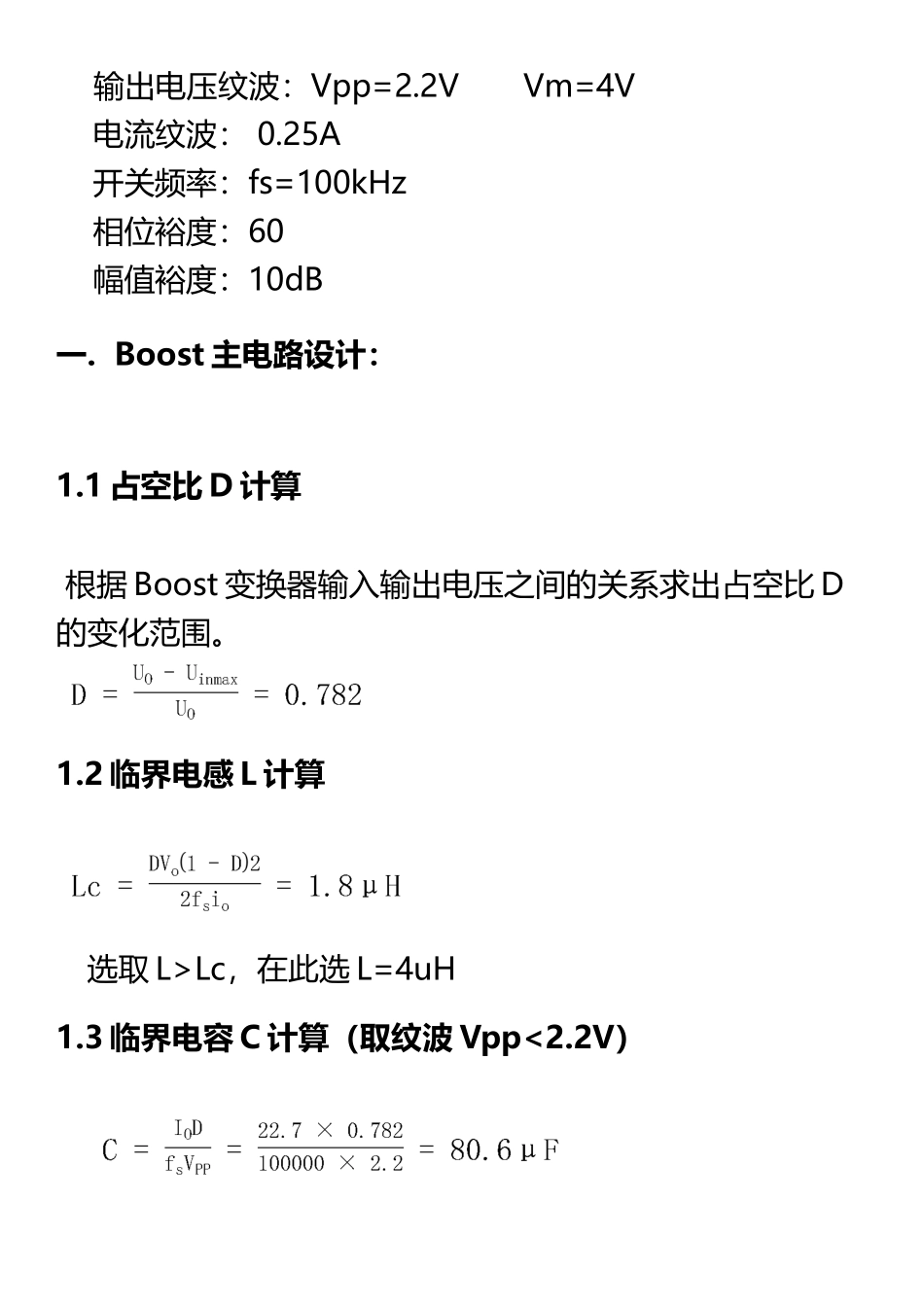

BOOST 电路设计与仿真(17 页)Good is good, but better carries it.精益求精，善益求善。目 录一. Boost 主电路设计：.............................................................31.1 占空比 D 计算.....................................................................31.2 临界电感 L 计算.................................................................31.3 临界电容 C 计算（取纹波 Vpp<2.2V）.......................31.4 输出电阻阻值.....................................................................3二. Boost 变换器开环分析.........................................................42.1 PSIM 仿真..........................................................................42.2 Matlab 仿真频域特性......................................................6三. Boost 闭环控制设计.............................................................73.1 闭环控制原理.....................................................................73.2 补偿网络的设计（使用 SISOTOOL 确定参数）.........83.3 计算补偿网络的参数........................................................9四．修正后电路 PSIM 仿真......................................................10五．设计体会...............................................................................13Boost 变换器性能指标:输入电压：标准直流电压 Vin=48V 输出电压：直流电压 Vo=220V 参考电压 Vref=5V输出功率：Pout=5Kw输出电压纹波：Vpp=2.2V Vm=4V 电流纹波： 0.25A 开关频率：fs=100kHz 相位裕度：60 幅值裕度：10dB一. Boost 主电路设计：1.1 占空比 D 计算 根据 Boost 变换器输入输出电压之间的关系求出占空比 D的变化范围。 1.2 临界电感 L 计算 选取 L>Lc，在此选 L=4uH1.3 临界电容 C 计算（取纹波 Vpp<2.2V） 选取 C>Cc，在此选 C=100uF1.4 输出电阻阻值Boost 主电路传递函数 Gvd（s） 占空比 d（t）到输出电压 Vo（t）的传递函数为： 二. Boost 变换器开环分析2.1 PSIM 仿真电压仿真波形如下图电压稳定时间大约 1.5 毫秒，稳定在 220V 左右电压稳定后的纹波如下图电压稳定后的纹波大约为 2.2V电流仿真波形如下图电流稳定时间大约 2...
