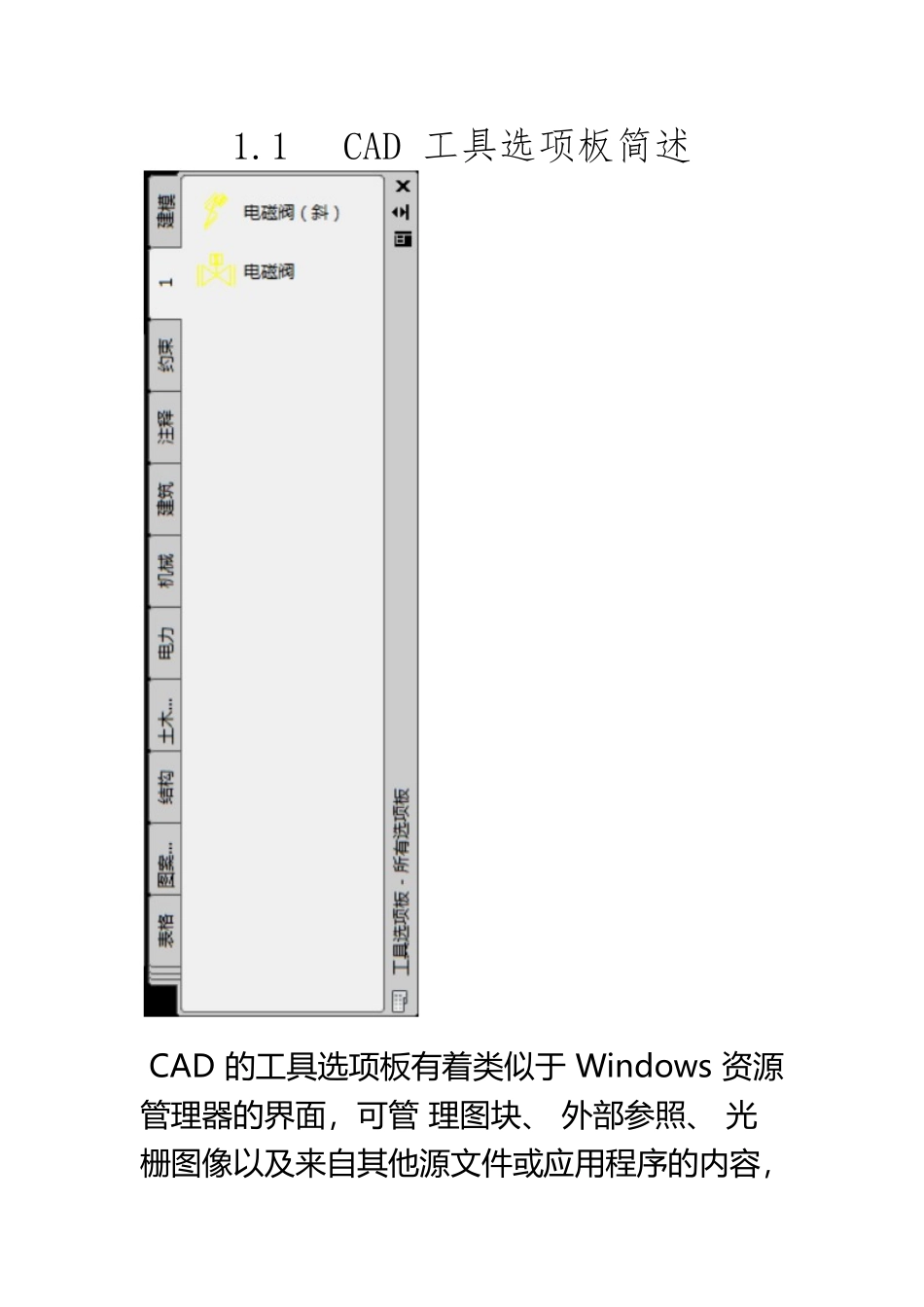

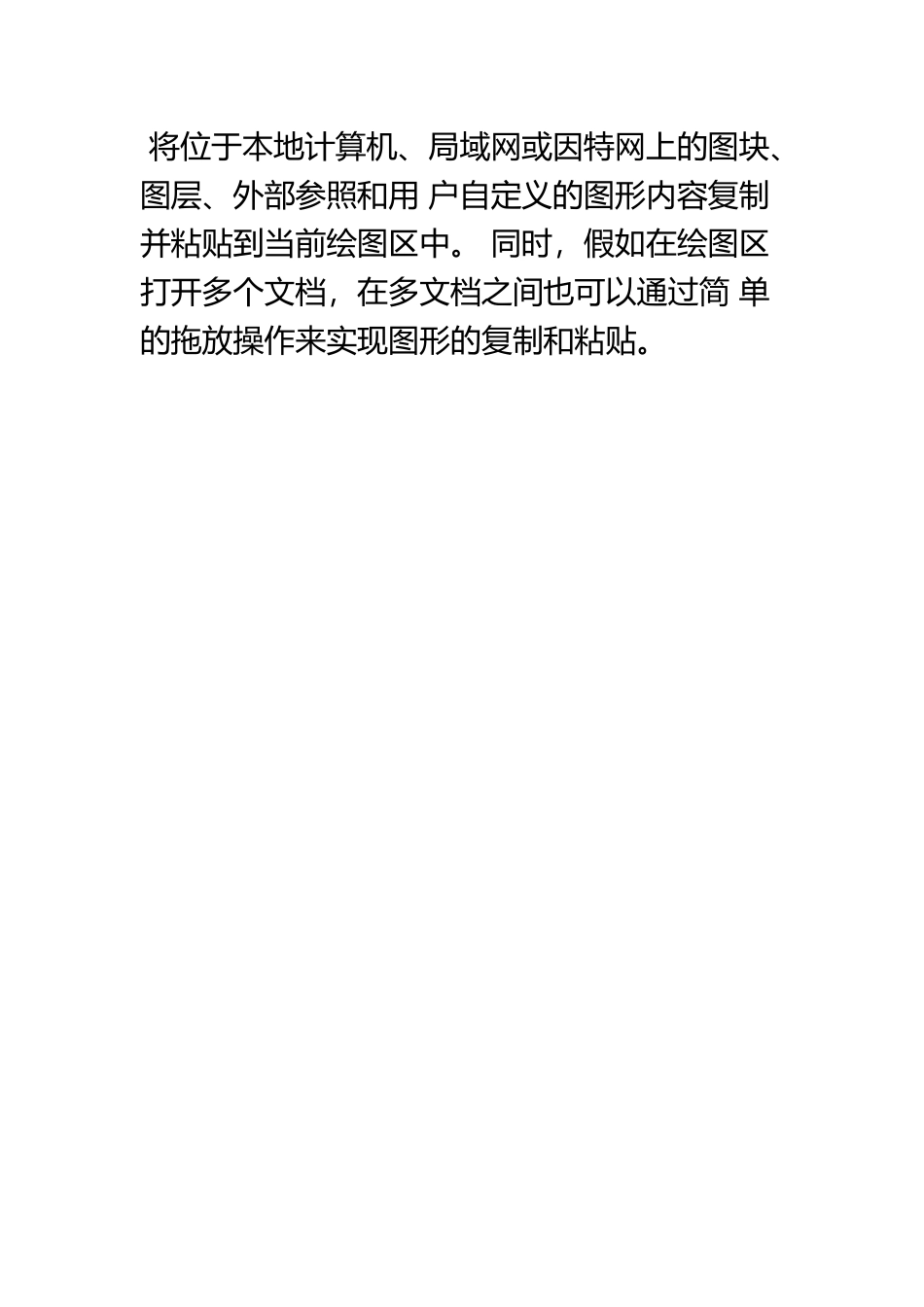

CAD 工具选项板简述(20页)Good is good, but better carries it.精益求精，善益求善。1.1CAD 工具选项板简述 CAD 的工具选项板有着类似于 Windows 资源管理器的界面，可管 理图块、 外部参照、 光栅图像以及来自其他源文件或应用程序的内容， 将位于本地计算机、局域网或因特网上的图块、图层、外部参照和用 户自定义的图形内容复制并粘贴到当前绘图区中。 同时，假如在绘图区打开多个文档，在多文档之间也可以通过简 单的拖放操作来实现图形的复制和粘贴。 针对燃气设计中常用的阀门、设备等图形、符号或快等，也可以 创建工具选项板，为设计提供方便。 1.2 创建工具选项板方法（以 CAD2025 为例） 1.2.1 调用工具选项板 可以使用以下方法打开工具选项板：（1）工具-选项板-工具选项板。 （2） 直接输入命令：TOOLPALETTES(快捷键 TP)。 （3） 快捷键 Ctr+3。 1.2.2 创建新选项板： （1） 在工具选项板窗口中， 鼠标左键单击 “特性” 按钮， 再单击 “新 建选项板”并输入选项板的名称。 （2） 在工具选项板空白处，单击鼠标右键，再单击“新建选项板” 并输入选项板的名称。 1.3 向工具选项板添加内容 1.3.1 拖动添加法 在打开的 CAD 图纸中，选中任意图形、符号或块后，按住鼠标左 键不放，将选中内容拖动到创建的工具选项板中即可。 注意事项： （1） 此方法每次只能添加一种类型内容，不能同时添加多项。 （2） 对于 CAD 图纸的多段线、圆等图形，采纳拖动法添加时，选项 板中只会添加绘制该图形的命令，而不是该图形本身。 （3） 若想添加图形本身，则需先将图形创建为块，并将该 CAD 图纸 经行保存。 （4） 若在 CAD 图纸中新创建块，而不对 CAD 图纸进行保存，则在将 块拖动添加到选项板中，会提示无法找到块。 1.3.2 设计中心添加法 1 打开设计中心的方法 （1） 工具-选项板-设计中心 （2） 快捷键 Ctr+2。 （3） 直接输入命令：ADCENTER(快捷键 ADC)。 2 设计中心添加法 找到需要添加的 CAD 文件（.dwg） ，右键选中后单击“创建工具 选项板” ，这种方法可以把该 CAD 文件中的所有块都添加上。 1.3.3 其他说明 （1） 两种方法往工具选项板中添加的内容均为块。 （2） 将块添加至工具选项板后，工具选项板中会显示块的名称。 1.4 利用工具选项板绘图 1 拖动法 在工具选项板上选中要绘制的内容， 按住鼠标左键并推动至图...
