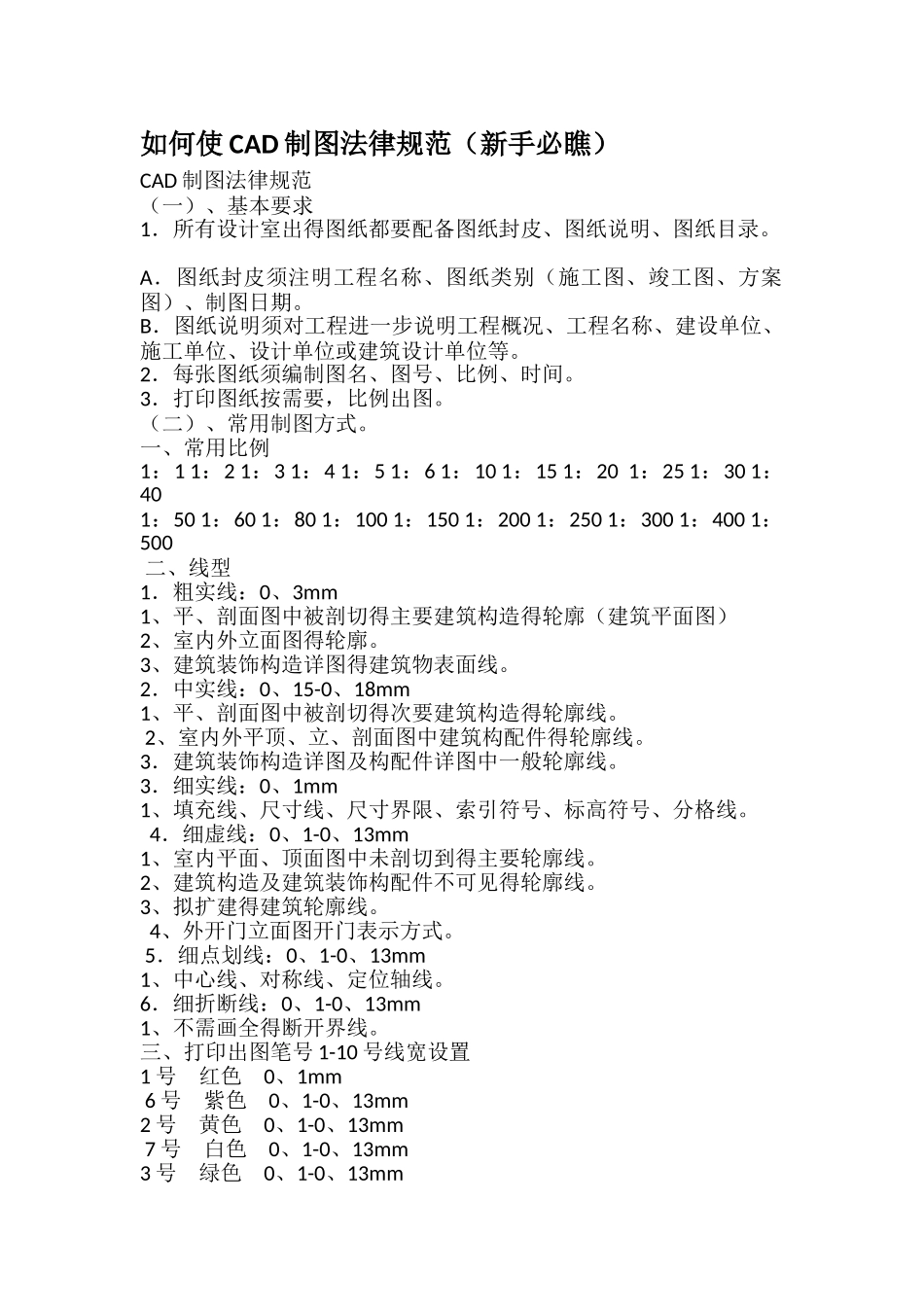

CAD制图标准规范_第1页
1/7

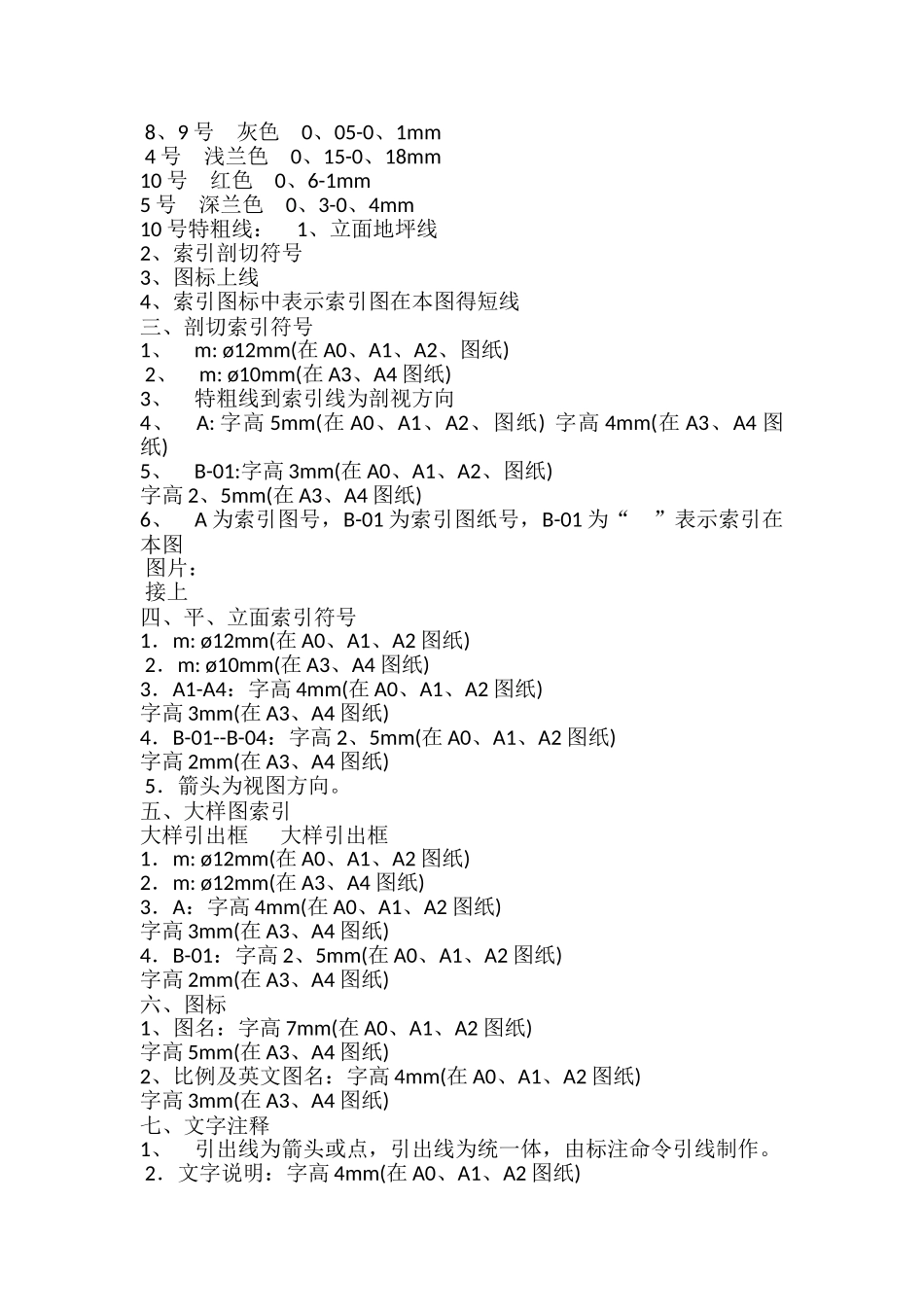

CAD制图标准规范_第2页
2/7

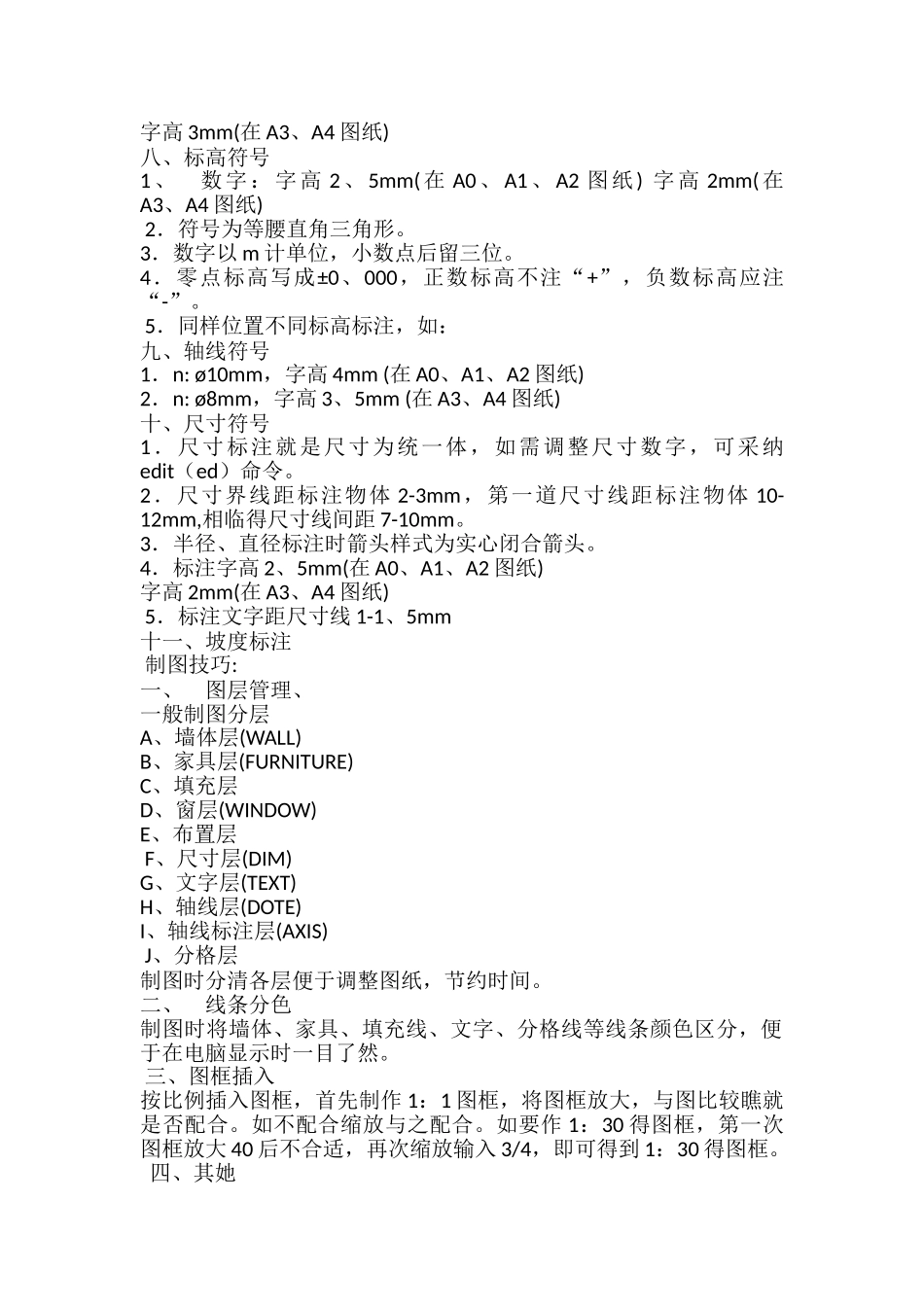

CAD制图标准规范_第3页
3/7
如何使 CAD 制图法律规范(新手必瞧) CAD 制图法律规范 (一)、基本要求 1.所有设计室出得图纸都要配备图纸封皮、图纸说明、图纸目录。 A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。 B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2.每张图纸须编制图名、图号、比例、时间。 3.打印图纸按需要,比例出图。 (二)、常用制图方式。 一、常用比例 1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500 二、线型 1.粗实线:0、3mm 1、平、剖面图中被剖切得主要建筑构造得轮廓(建筑平面图) 2、室内外立面图得轮廓。 3、建筑装饰构造详图得建筑物表面线。 2.中实线:0、15-0、18mm 1、平、剖面图中被剖切得次要建筑构造得轮廓线。 2、室内外平顶、立、剖面图中建筑构配件得轮廓线。 3.建筑装饰构造详图及构配件详图中一般轮廓线。 3.细实线:0、1mm 1、填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4.细虚线:0、1-0、13mm 1、室内平面、顶面图中未剖切到得主要轮廓线。2、建筑构造及建筑装饰构配件不可见得轮廓线。 3、拟扩建得建筑轮廓线。 4、外开门立面图开门表示方式。 5.细点划线:0、1-0、13mm 1、中心线、对称线、定位轴线。 6.细折断线:0、1-0、13mm 1、不需画全得断开界线。 三、打印出图笔号 1-10 号线宽设置 1 号 红色 0、1mm 6 号 紫色 0、1-0、13mm 2 号 黄色 0、1-0、13mm 7 号 白色 0、1-0、13mm 3 号 绿色 0、1-0、13mm 8、9 号 灰色 0、05-0、1mm 4 号 浅兰色 0、15-0、18mm 10 号 红色 0、6-1mm 5 号 深兰色 0、3-0、4mm 10 号特粗线: 1、立面地坪线 2、索引剖切符号 3、图标上线 4、索引图标中表示索引图在本图得短线 三、剖切索引符号 1、 m: ø12mm(在 A0、A1、A2、图纸) 2、 m: ø10mm(在 A3、A4 图纸) 3、 特粗线到索引线为剖视方向 4、 A: 字高 5mm(在 A0、A1、A2、图纸) 字高 4mm(在 A3、A4 图纸) 5、 B-01:字高 3mm(在 A0、A1、A2、图纸) 字高 2、5mm(在 A3、A4 图纸) 6、 A 为索引图号,B-01 为索引图纸号,B-01 为“ ”表示索引在本图 图片: 接上 四、平、立面索引符...
