CAD基础入门学习

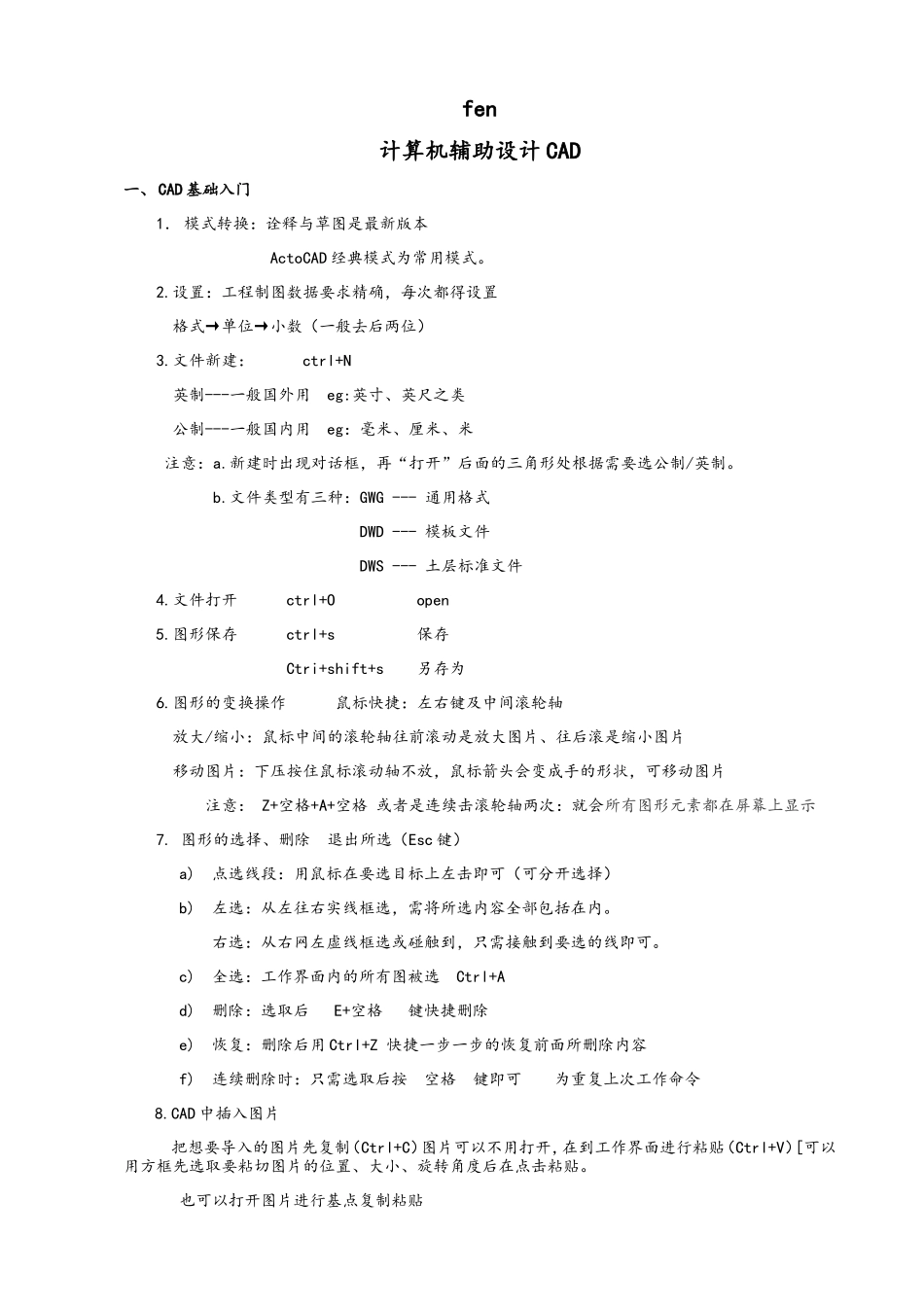

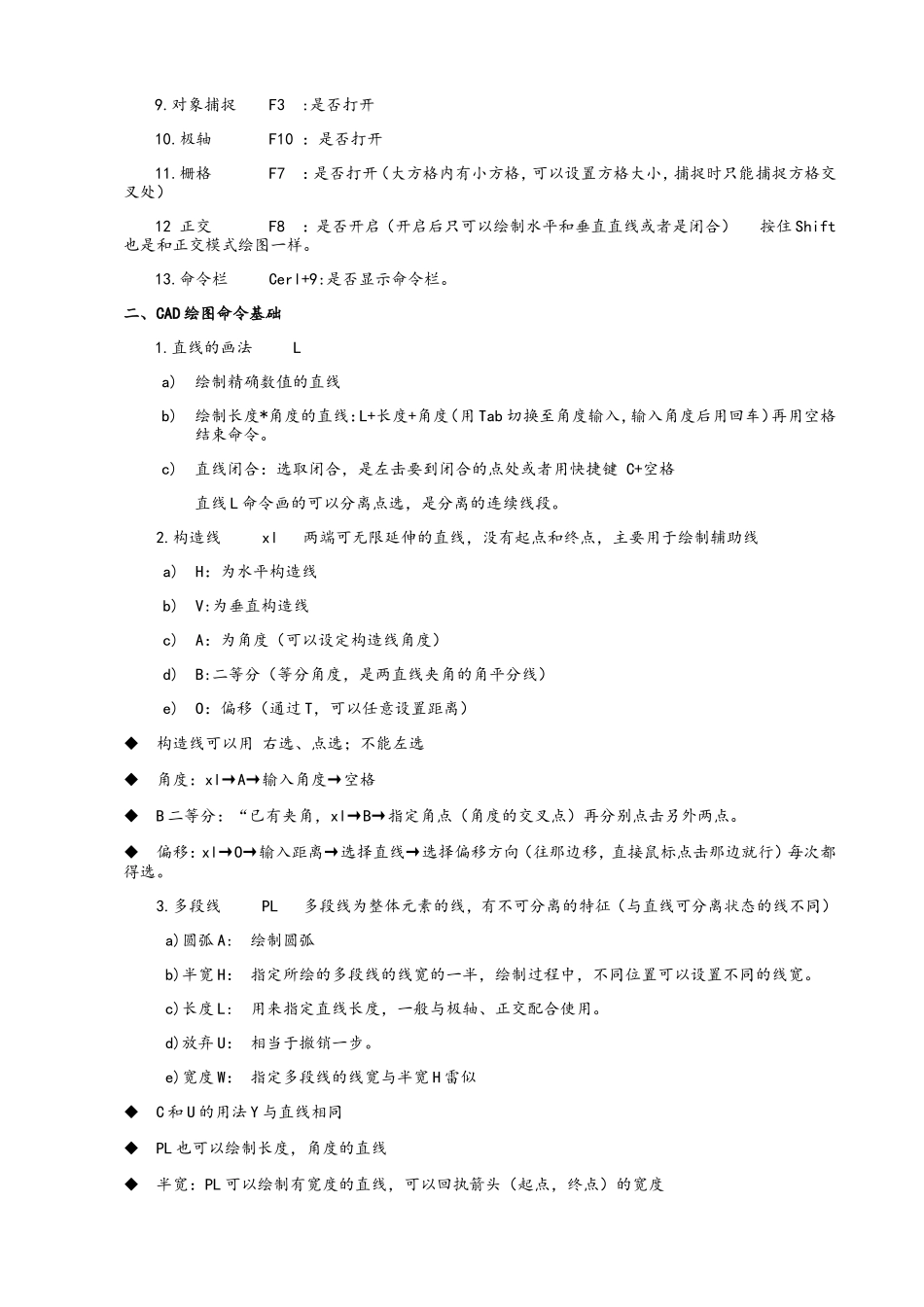

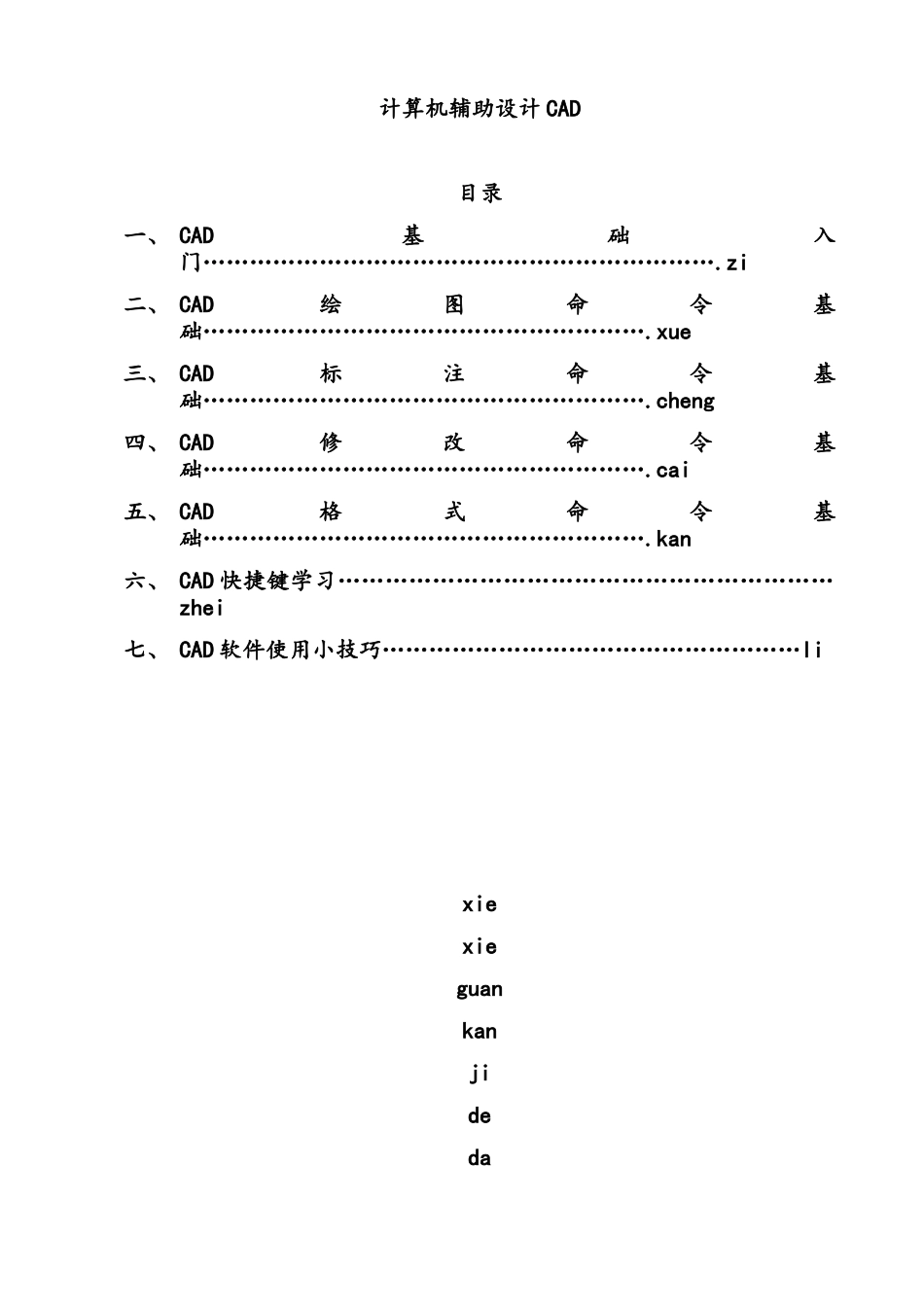

计算机辅助设计 CAD 目录一、 CAD基础入门………………………………………………………….zi二、 CAD绘图命令基础………………………………………………….xue三、 CAD标注命令基础………………………………………………….cheng四、 CAD修改命令基础………………………………………………….cai五、 CAD格式命令基础………………………………………………….kan六、 CAD 快捷键学习………………………………………………………zhei七、 CAD 软件使用小技巧………………………………………………lixiexieguankanjidedafen计算机辅助设计 CAD 一、CAD 基础入门1． 模式转换：诠释与草图是最新版本 ActoCAD 经典模式为常用模式。2.设置：工程制图数据要求精确，每次都得设置 格式→单位→小数（一般去后两位）3.文件新建： ctrl+N 英制---一般国外用 eg:英寸、英尺之类 公制---一般国内用 eg：毫米、厘米、米 注意：a.新建时出现对话框，再“打开”后面的三角形处根据需要选公制/英制。 b.文件类型有三种：GWG --- 通用格式 DWD --- 模板文件 DWS --- 土层标准文件4.文件打开 ctrl+O open 5.图形保存 ctrl+s 保存 Ctri+shift+s 另存为6.图形的变换操作 鼠标快捷：左右键及中间滚轮轴 放大/缩小：鼠标中间的滚轮轴往前滚动是放大图片、往后滚是缩小图片 移动图片：下压按住鼠标滚动轴不放，鼠标箭头会变成手的形状，可移动图片 注意： Z+空格+A+空格 或者是连续击滚轮轴两次：就会所有图形元素都在屏幕上显示 7. 图形的选择、删除 退出所选（Esc 键） a)点选线段：用鼠标在要选目标上左击即可（可分开选择） b)左选：从左往右实线框选，需将所选内容全部包括在内。右选：从右网左虚线框选或碰触到，只需接触到要选的线即可。c)全选：工作界面内的所有图被选 Ctrl+Ad)删除：选取后 E+空格 键快捷删除e)恢复：删除后用 Ctrl+Z 快捷一步一步的恢复前面所删除内容f)连续删除时：只需选取后按 空格 键即可 为重复上次工作命令8.CAD 中插入图片 把想要导入的图片先复制（Ctrl+C）图片可以不用打开，在到工作界面进行粘贴（Ctrl+V）[可以用方框先选取要粘切图片的位置、大小、旋转角度后在点击粘贴。 也可以打开图片进行基点复制粘贴9.对象捕捉 F3 :是否打开10.极轴 F10 ：是否打开11.栅格 F7 ：是否打开（大方格内有小方格，可以设置方格大小，捕捉时只能捕捉方格交叉处）12 正交 F...
