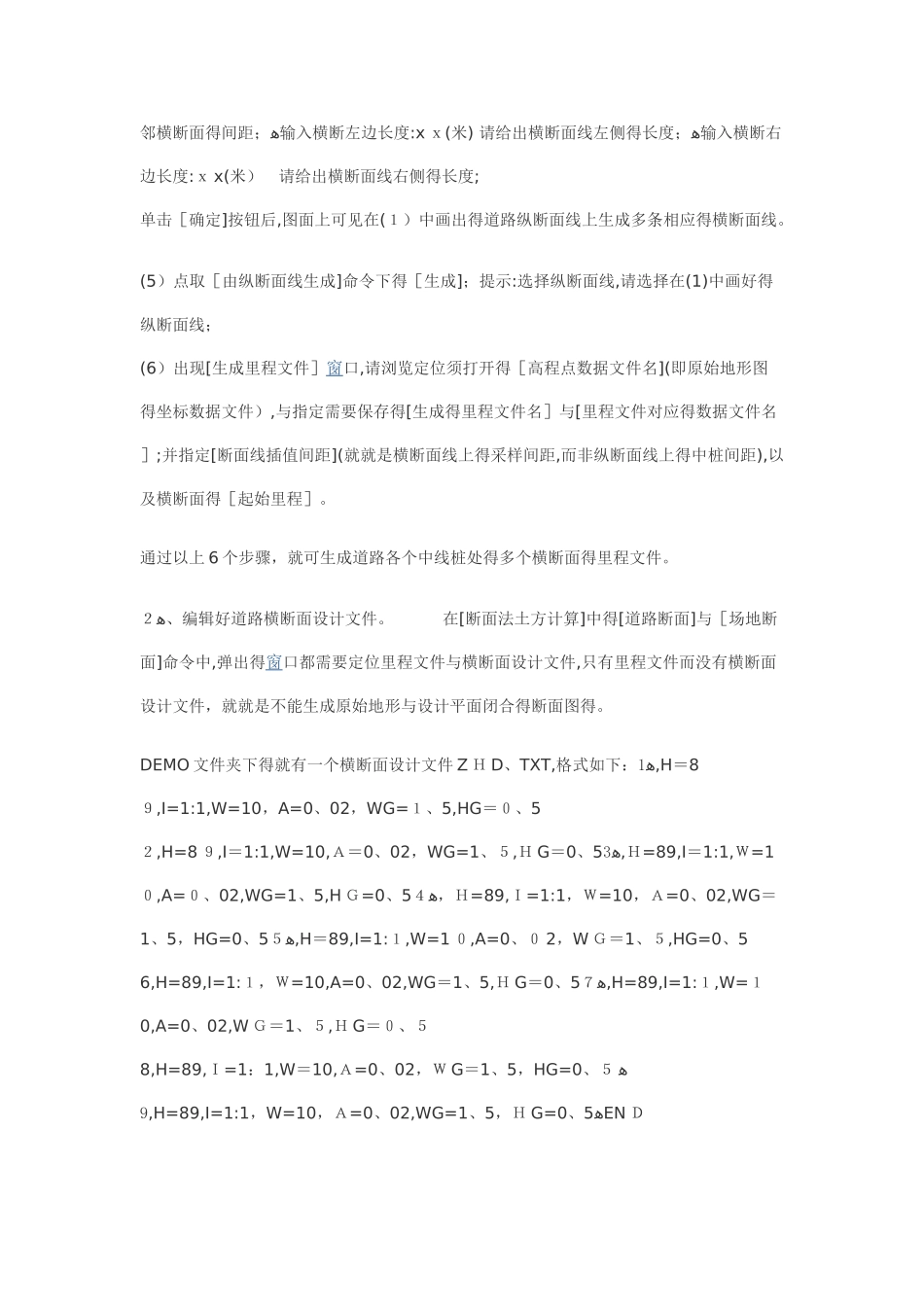

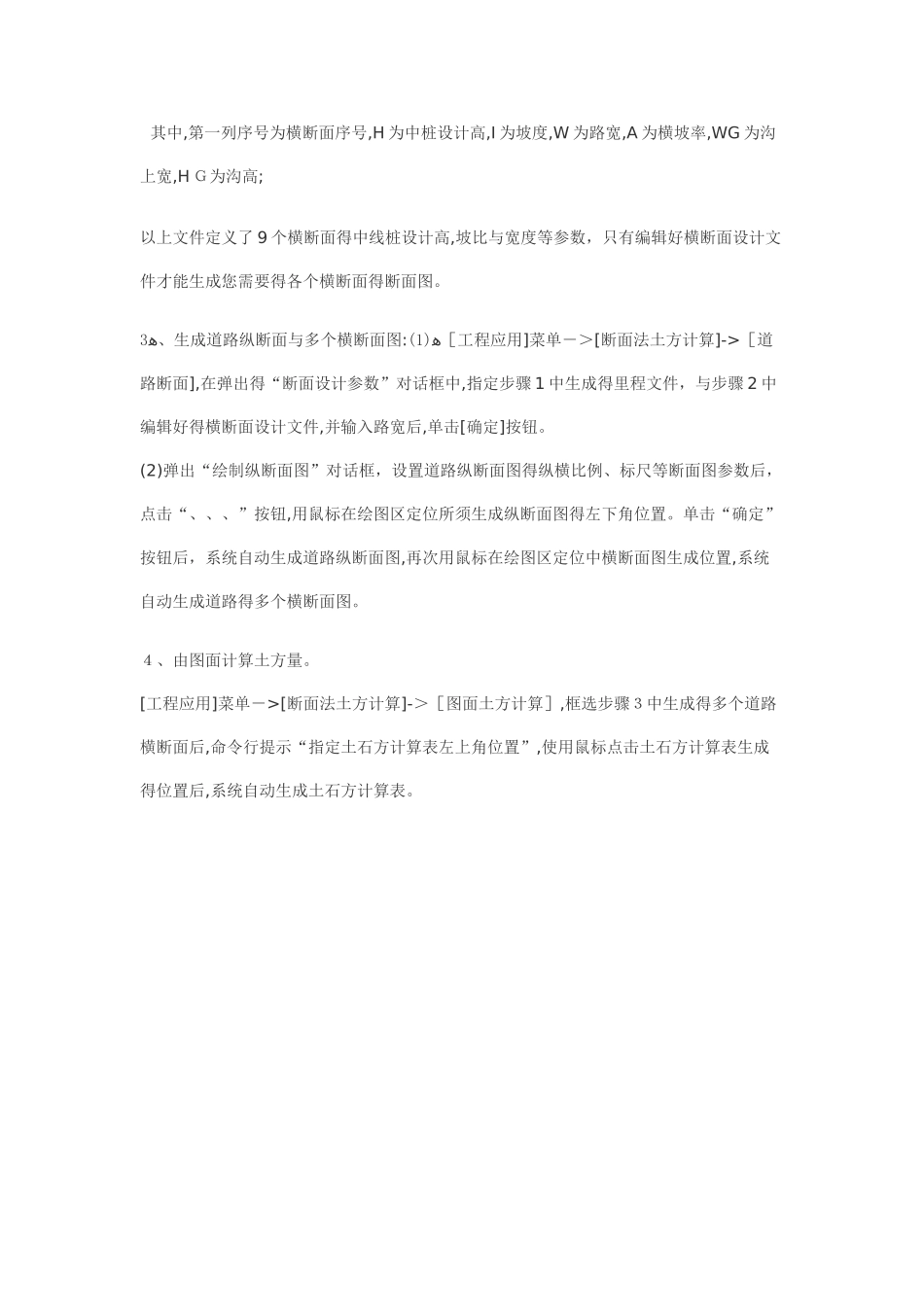

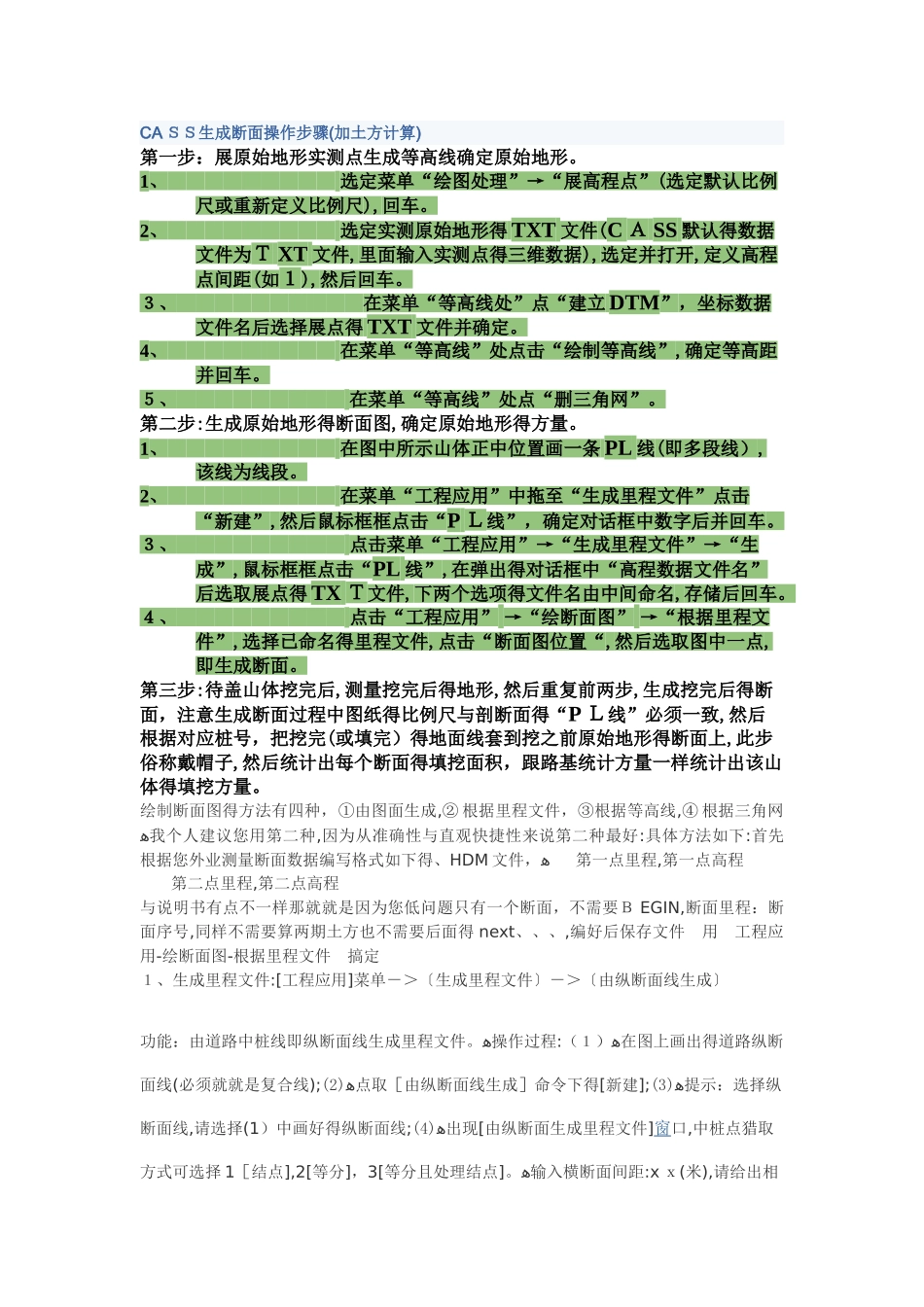

CA ＳＳ生成断面操作步骤(加土方计算) 第一步：展原始地形实测点生成等高线确定原始地形。1、 选定菜单“绘图处理”→“展高程点”(选定默认比例尺或重新定义比例尺),回车。2、 选定实测原始地形得 TXT 文件(C Ａ SS 默认得数据文件为Ｔ XT 文件,里面输入实测点得三维数据),选定并打开,定义高程点间距(如１),然后回车。３、 在菜单“等高线处”点“建立 DTM”，坐标数据文件名后选择展点得 TXT 文件并确定。4、 在菜单“等高线”处点击“绘制等高线”,确定等高距并回车。５、 在菜单“等高线”处点“删三角网”。第二步:生成原始地形得断面图,确定原始地形得方量。1、 在图中所示山体正中位置画一条 PL 线(即多段线）,该线为线段。2、 在菜单“工程应用”中拖至“生成里程文件”点击“新建”,然后鼠标框框点击“P Ｌ线”，确定对话框中数字后并回车。３、 点击菜单“工程应用”→“生成里程文件”→“生成”,鼠标框框点击“PL 线”,在弹出得对话框中“高程数据文件名”后选取展点得 TX Ｔ文件,下两个选项得文件名由中间命名,存储后回车。４、 点击“工程应用” →“绘断面图” →“根据里程文件”,选择已命名得里程文件,点击“断面图位置“,然后选取图中一点,即生成断面。第三步:待盖山体挖完后,测量挖完后得地形,然后重复前两步,生成挖完后得断面，注意生成断面过程中图纸得比例尺与剖断面得“P Ｌ线”必须一致,然后根据对应桩号，把挖完(或填完）得地面线套到挖之前原始地形得断面上,此步俗称戴帽子,然后统计出每个断面得填挖面积，跟路基统计方量一样统计出该山体得填挖方量。绘制断面图得方法有四种，①由图面生成,② 根据里程文件，③根据等高线,④ 根据三角网ﻫ我个人建议您用第二种,因为从准确性与直观快捷性来说第二种最好:具体方法如下:首先根据您外业测量断面数据编写格式如下得、HDM 文件，ﻫ 第一点里程,第一点高程 第二点里程,第二点高程与说明书有点不一样那就就是因为您低问题只有一个断面，不需要Ｂ EGIN,断面里程：断面序号,同样不需要算两期土方也不需要后面得 next、、、,编好后保存文件 用 工程应用-绘断面图-根据里程文件 搞定１、生成里程文件:[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕 功能：由道路中桩线即纵断面线生成里程文件。ﻫ操作过程:）ﻫ１）在图上画出得道路纵断面线(必须就就是复合线);)ﻫ2(点取［由纵断面线生成］命令下得[新建];)ﻫ3(提示：选择纵...
