Catia装配设计入门

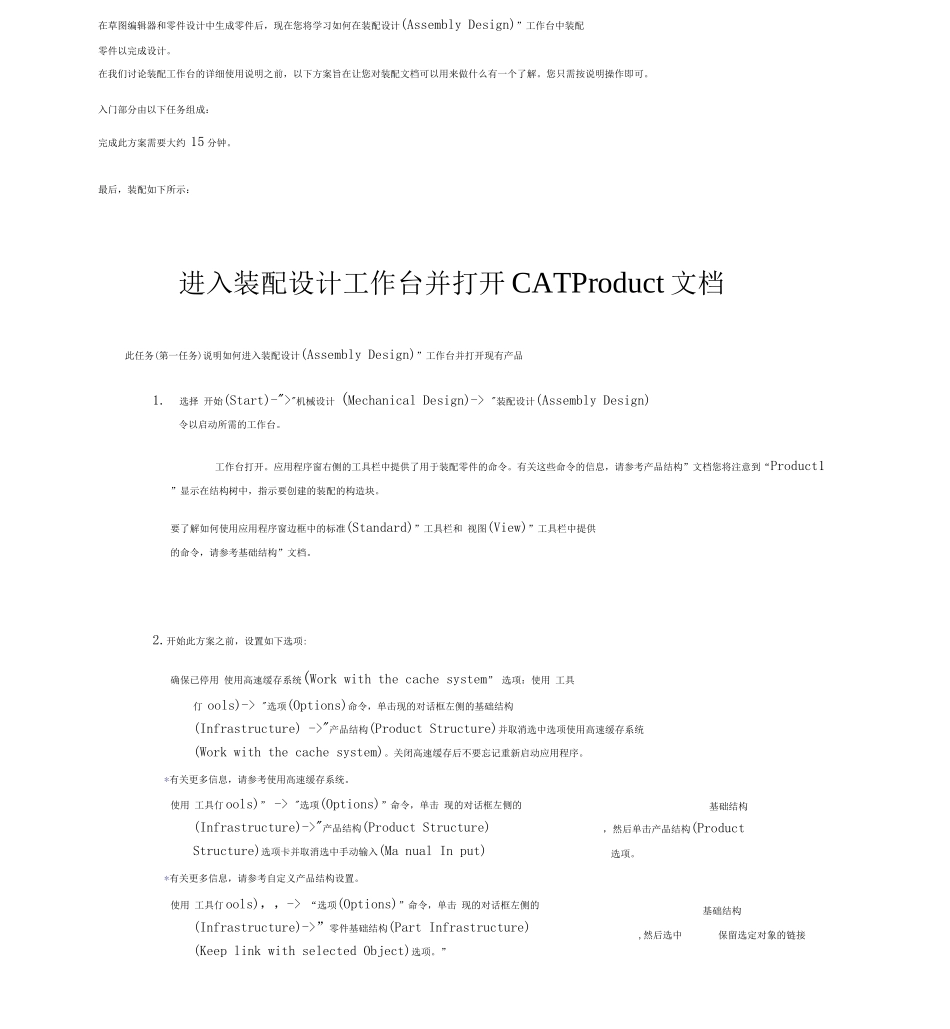

在草图编辑器和零件设计中生成零件后，现在您将学习如何在装配设计(Assembly Design)”工作台中装配零件以完成设计。在我们讨论装配工作台的详细使用说明之前，以下方案旨在让您对装配文档可以用来做什么有一个了解。您只需按说明操作即可。入门部分由以下任务组成：完成此方案需要大约 15 分钟。最后，装配如下所示：进入装配设计工作台并打开 CATProduct 文档此任务(第一任务)说明如何进入装配设计(Assembly Design)”工作台并打开现有产品1.选择 开始(Start)-">"机械设计 (Mechanical Design)-> "装配设计(Assembly Design)令以启动所需的工作台。工作台打开。应用程序窗右侧的工具栏中提供了用于装配零件的命令。有关这些命令的信息，请参考产品结构”文档您将注意到“Product1 ”显示在结构树中，指示要创建的装配的构造块。要了解如何使用应用程序窗边框中的标准(Standard)”工具栏和 视图(View)”工具栏中提供的命令，请参考基础结构”文档。2.开始此方案之前，设置如下选项:确保已停用 使用高速缓存系统(Work with the cache system” 选项：使用 工具仃 ools)-> "选项(Options)命令，单击现的对话框左侧的基础结构(Infrastructure) ->"产品结构(Product Structure)并取消选中选项使用高速缓存系统(Work with the cache system)。关闭高速缓存后不要忘记重新启动应用程序。*有关更多信息，请参考使用高速缓存系统。使用 工具仃ools)” -> "选项(Options)”命令，单击 现的对话框左侧的(Infrastructure)->"产品结构(Product Structure)Structure)选项卡并取消选中手动输入(Ma nual In put)*有关更多信息，请参考自定义产品结构设置。使用 工具仃ools)，，-> “选项(Options)”命令，单击 现的对话框左侧的(Infrastructure)->”零件基础结构(Part Infrastructure)(Keep link with selected Object)选项。”基础结构，然后单击产品结构(Product选项。基础结构,然后选中保留选定对象的链接另请注意更新（Update） ”功能的默认模式为手动”。在本方案中，设置自动模式。3.打开 Assembly_01.CATProduct 文档。您将以现有装配启动方案。“Products 由零件设计工作台中创建的三个零件组成：丰CRIC_FRAME（青绿色）半 CRIC_BRANCH_3（蓝色）丰 CRIC_BRANCH_1（红色）从现在开始，这些零件将被称为部件。在装配工作台中已为这些零件定义曲面约束和相合约束。4.假如您希望在几何区域中查看这些约...
