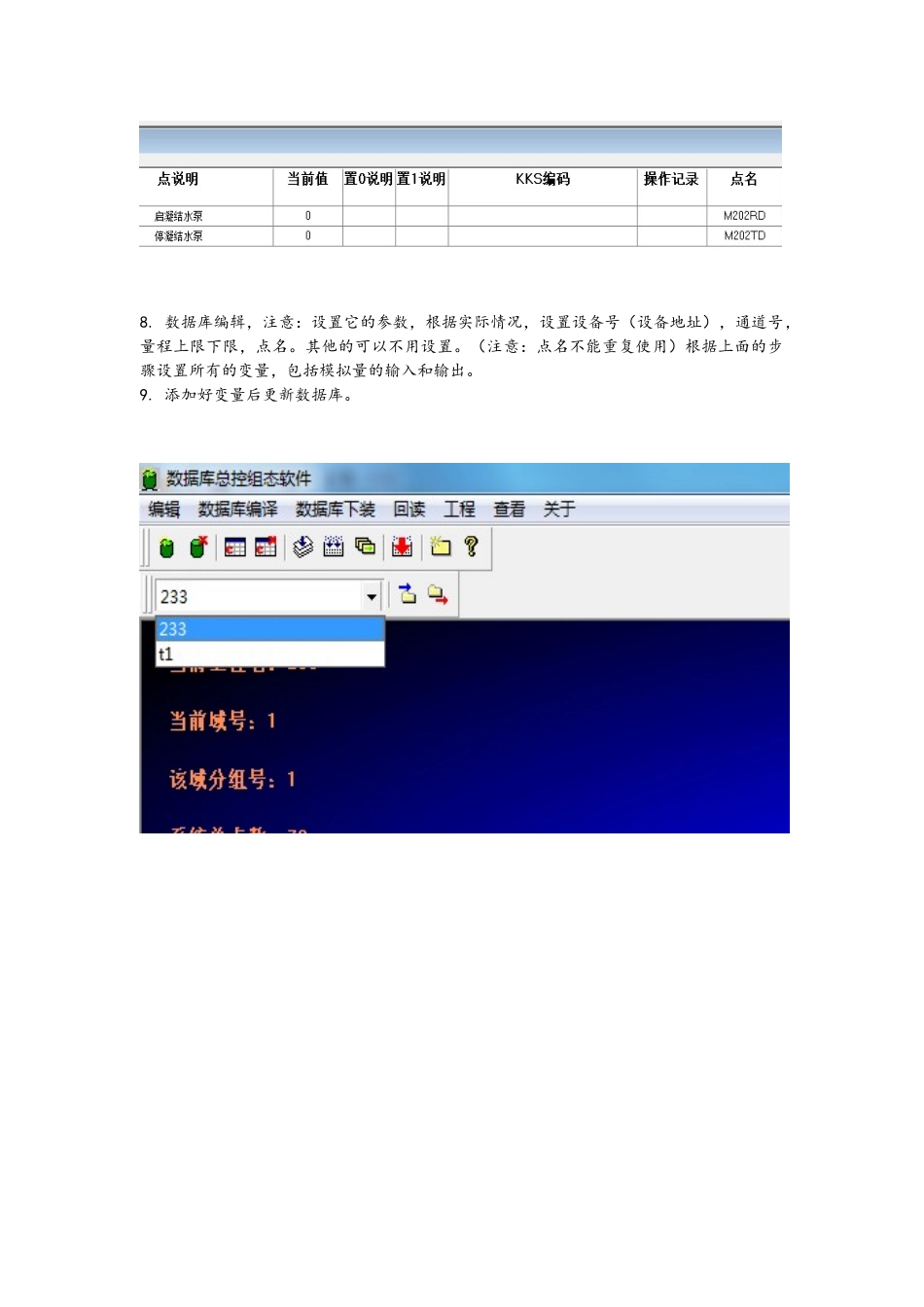

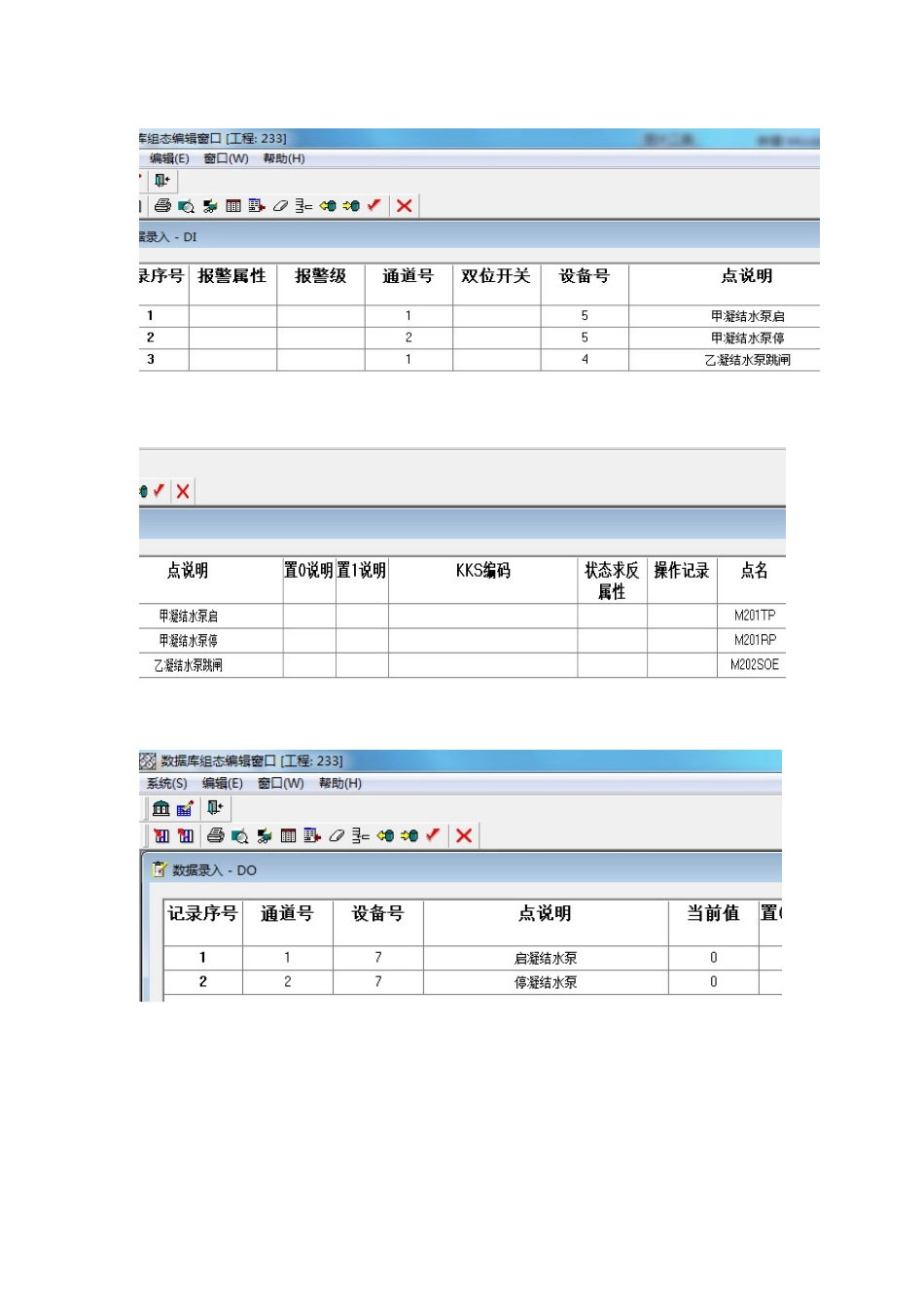

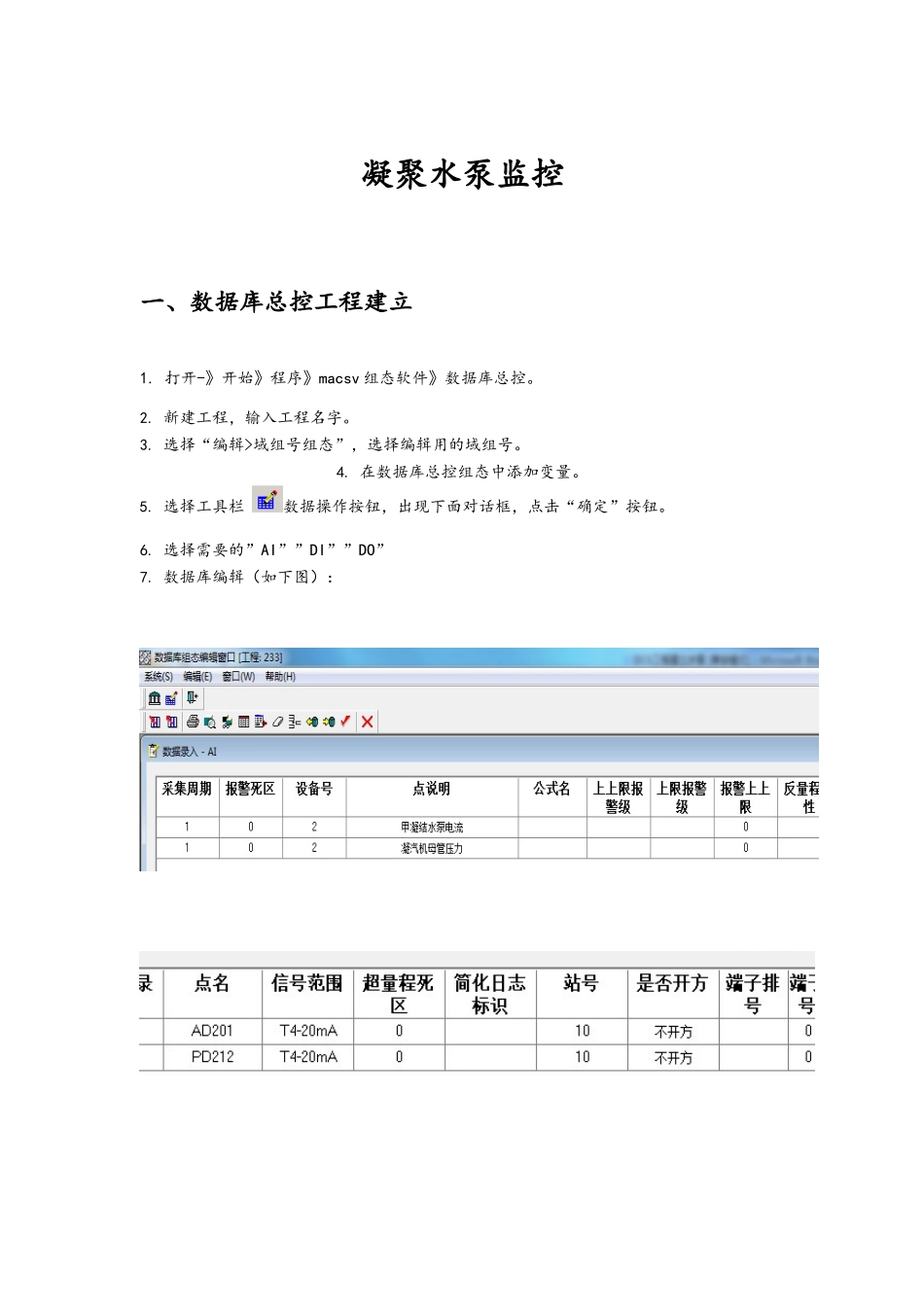

凝聚水泵监控一、数据库总控工程建立1. 打开-》开始》程序》macsv 组态软件》数据库总控。2. 新建工程，输入工程名字。3. 选择“编辑>域组号组态”，选择编辑用的域组号。4. 在数据库总控组态中添加变量。5. 选择工具栏 数据操作按钮，出现下面对话框，点击“确定”按钮。6. 选择需要的”AI””DI””DO”7. 数据库编辑（如下图）：8. 数据库编辑，注意：设置它的参数，根据实际情况，设置设备号（设备地址），通道号，量程上限下限，点名。其他的可以不用设置。（注意：点名不能重复使用）根据上面的步骤设置所有的变量，包括模拟量的输入和输出。9. 添加好变量后更新数据库。二、设备组态步骤1. 打开“设备组态工具” 打开“开始》程序》macsv 组态软件》设备组态工具”。2. 出现下图，选择“233”后点击“确定”按钮。3. 选择菜单栏 编辑/系统设备。设置上层的以太网网络。点击“下一步”。4. 出现 MACS 设备组态；5. 选择菜单栏编辑/I/O 设备。设置下层的 DP 网络。 右健，添加设备，添加使用到的设备；三、服务器算法组态步骤1. 打开服务器算法组态，在菜单栏中选择文件/新建工程，选择刚才新建的工程。2. 点击新建站按钮，新建的站装目录下。点击“保存”按钮。3. 对 233 站，与其下的服务器进行编译。完成后如下图所示。四、控制器算法组态步骤1. 单击桌面上的“开始”》“程序”》“MACV 组态软件”》“控制器算法组态”，弹出工程选择窗口：3. 选中控制站后点击“确定”按钮，控制器算法软件即被启动（注意此前一定要先进行目标安装，安装后在 C 盘根目录下会生成有 TARGET 文件夹）。4. 添加所需要的函数库。5. 在资源—全局变量中，如图所示声明变量。注意：一条声明要写在一行中。PID01: HSPID:=(SP:=0,CP:=0.5,DL:=100,MC:=0,RM:=0,PT:=100,TI:=30,KD:=10,OT:=100,OB:=0,PK:=0,OM:=0,AD:=1,ME:=1,AE:=1,CE:=0,PU:=200,PD:=0);6. 在主程序中编写程序，可根据具体情况编写。删除系统中不需要的 SOE 报警。7. 放置程序模块，组态。8. 对组态进行编译9. 进行登录、仿真。五、图形组态步骤1. 打开“开始》程序》macsv 组态软件》图形组态工具”。选择工程，新建一画面。根据实际需要组态画面内容。如图所示：
