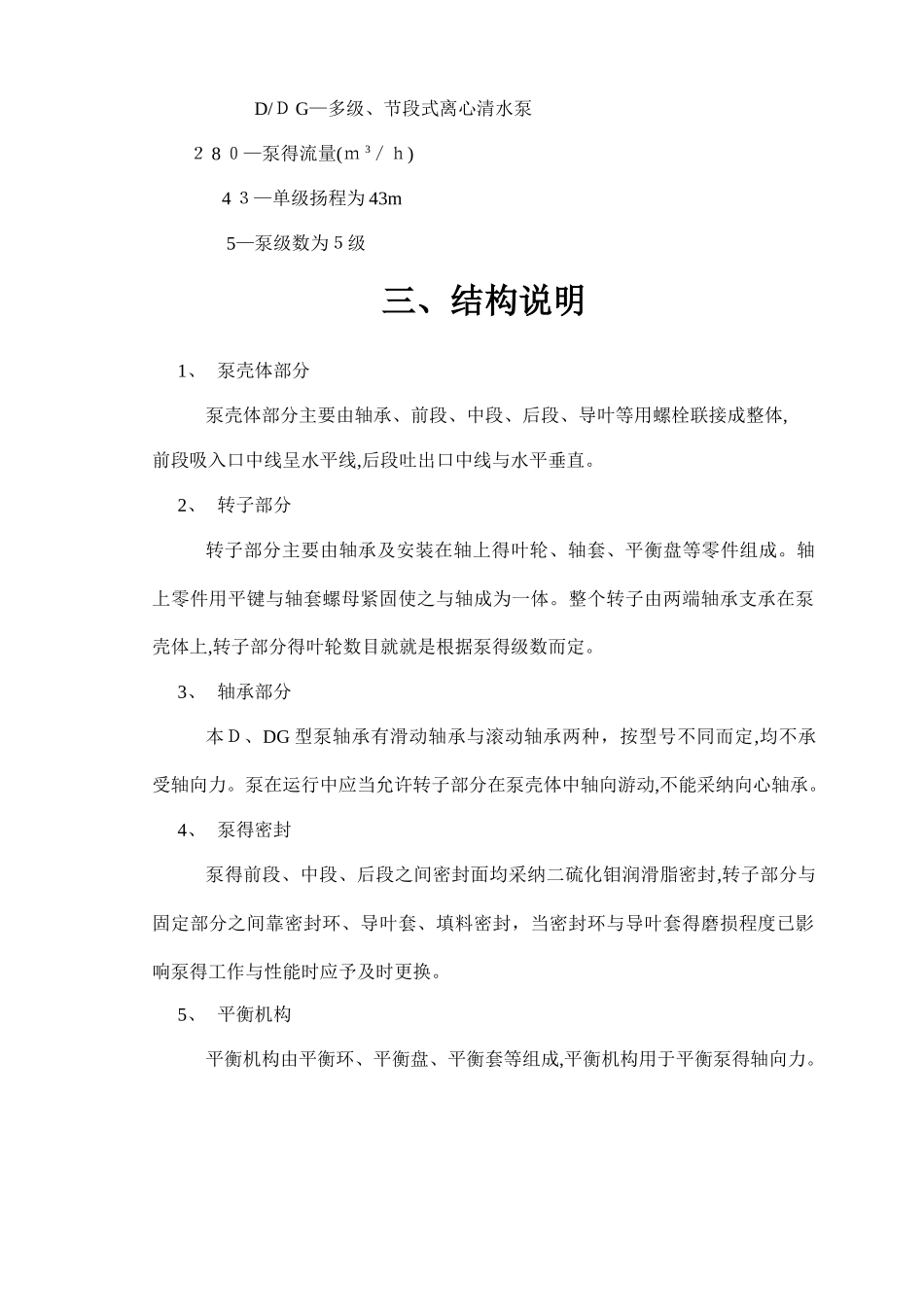

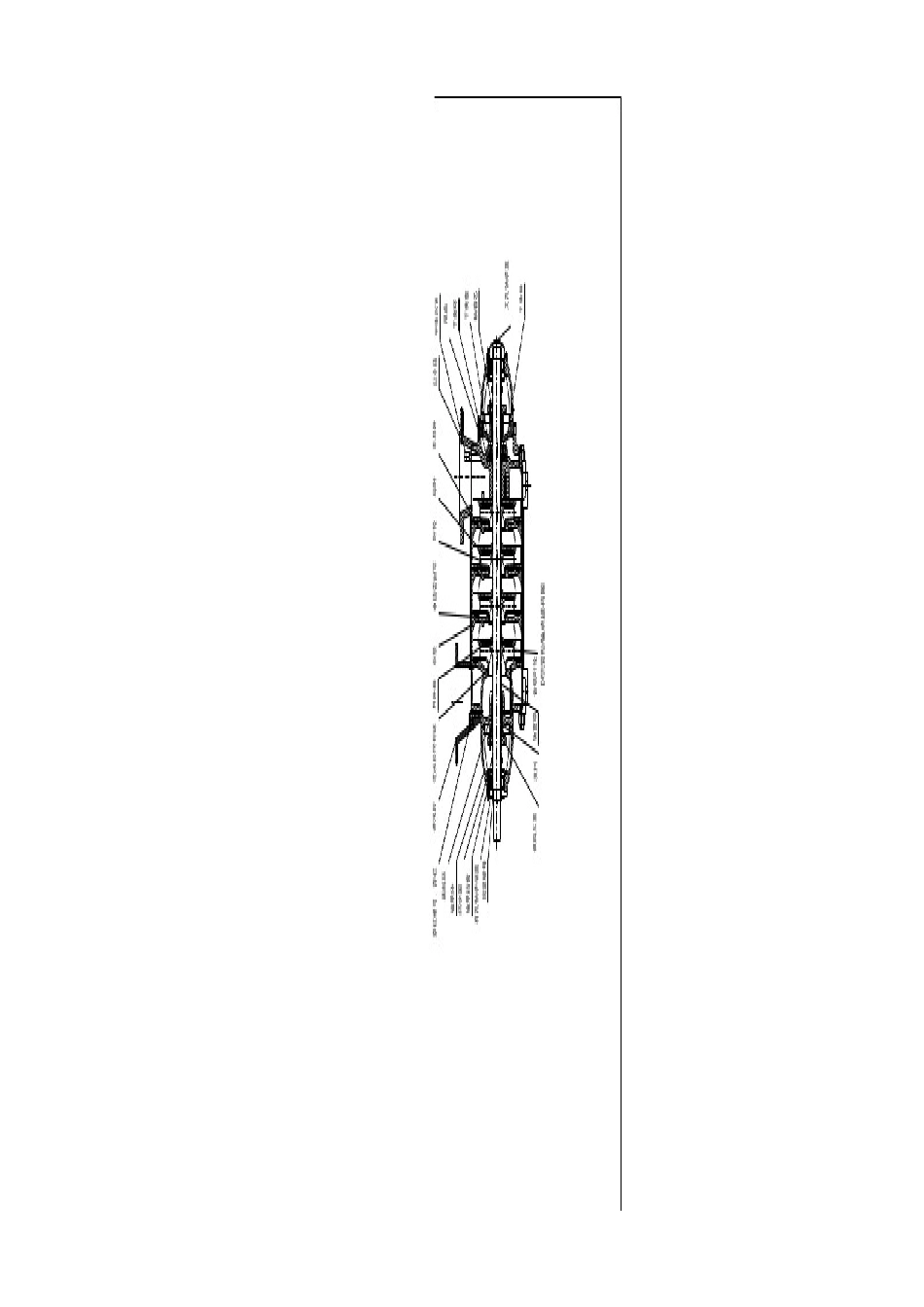

D、DG 系列多级离心清水泵使 用 说 明 书河 北 高 通 泵 业 有 限 公 司一、概述D、DG 型泵系多级、节段式离心清水泵,适用于矿山、工厂及城市给水、排水用。供输送不含固体颗粒及磨料。不含悬浮物得清水,或物理化学性质类似于清水得其它液体。被输送液体温度在-2 ０℃~8 ０℃。二、型号说明1) 例１ 50D/DG30X5 1 ５ 0—泵吸入口直径(m ｍ) D、D Ｇ—多级、节段式离心清水泵 30—单级扬程为３ 0 ｍ 5—泵级数为 5 级2) 例 D／Ｄ G 28 ０-43X5 D/Ｄ G—多级、节段式离心清水泵 ２ 8 ０—泵得流量(ｍ 3／ｈ) 4 ３—单级扬程为 43m 5—泵级数为５级三、结构说明1、 泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。2、 转子部分转子部分主要由轴承及安装在轴上得叶轮、轴套、平衡盘等零件组成。轴上零件用平键与轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上,转子部分得叶轮数目就就是根据泵得级数而定。3、 轴承部分本Ｄ、DG 型泵轴承有滑动轴承与滚动轴承两种，按型号不同而定,均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采纳向心轴承。4、 泵得密封泵得前段、中段、后段之间密封面均采纳二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环与导叶套得磨损程度已影响泵得工作与性能时应予及时更换。5、 平衡机构平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵得轴向力。 在下述操作程序中，请注意“警告”、“小心”、“注意”标记词,这些词旨在强调人身安全与恰当得操作方法及维修方面得重点，其词义解释如下:警告:ﻩ操作程序、习惯等若违反,可能引起人身伤亡事故小心:操作程序、习惯等若违反，可能引起对设备得损坏注意： 操作程序、条件等应引起高度重视四、到货检查 到货后，应立即对设备进行验收,因装运引起得任何缺陷应立即报告给承运人。说明书文本与其它部件(如电机)得说明书及装箱单应存放在一个安全方便得地方以供随时参考。五、泵得装配与拆卸1、 泵得装配 本 D、ＤＧ型泵装配质量得好坏直接影响泵能否正常运行,并影响泵得使用寿命与性能参数;影响机组得振动与噪音,装配中应注意以下几点：a、 固定部分各零件组合后得同心度靠零件制造精度与装配质量来保证,应保证零件得加工精度与表面粗糙度,不允许碰、...
